Bagaimana Port L Ball Valve Tiga Arah Meningkatkan Kontrol Aliran dalam Sistem Perpipaan Industri

Shanghaimenyediakan aPort L Katup Bola Tiga Arahdirancang untuk peralihan aliran yang andal dalam sistem perpipaan industri. Dengan bodi tiga bagian, ujung las butt yang diperpanjang, dan opsi konstruksi baja tahan karat, katup ini membantu para insinyur mengelola perutean fluida, menyederhanakan tata letak saluran pipa, dan merencanakan pemeliharaan pada kondisi pengoperasian yang sulit.

Katup bola tiga arah dengan konfigurasi L-port dirancang untuk mengarahkan cairan antara dua cabang pipa yang terhubung. Bola yang dibuat secara khusus menciptakan lintasan berbentuk L yang sejajar dengan port yang dipilih saat pegangan berputar. Berbeda dengan desain T-port, yang dapat menghubungkan beberapa port secara bersamaan tergantung pada konfigurasinya, katup L-port terutama digunakan untuk pengalihan aliran dan pemilihan sumber. Memilih katup yang benar memerlukan perhatian pada orientasi port, material bodi, kompatibilitas dudukan, peringkat tekanan-suhu, dan standar sambungan. Panduan ini menjelaskan prinsip kerja, keunggulan utama, aplikasi industri, dan pertimbangan pembelian katup bola tiga arah L-port, membantu teknisi, tim pemeliharaan, dan pembeli industri membuat keputusan yang tepat.

Daftar isi

• Apa Itu Port L Katup Bola Tiga Arah?
• Bagaimana Cara Kerja Katup Bola Tiga Arah L-Port?
• L-Port vs. T-Port: Apa Bedanya?
• Apa Keuntungan Utamanya?
• Dimana Katup Bola L-Port Digunakan?
• Cara Memilih Katup yang Tepat
• Spesifikasi Teknis untuk Ditinjau
• Rekomendasi Pemasangan dan Perawatan
• Pertanyaan yang Sering Diajukan
• Kesimpulan: Membuat Keputusan Pengendalian Aliran yang Tepat

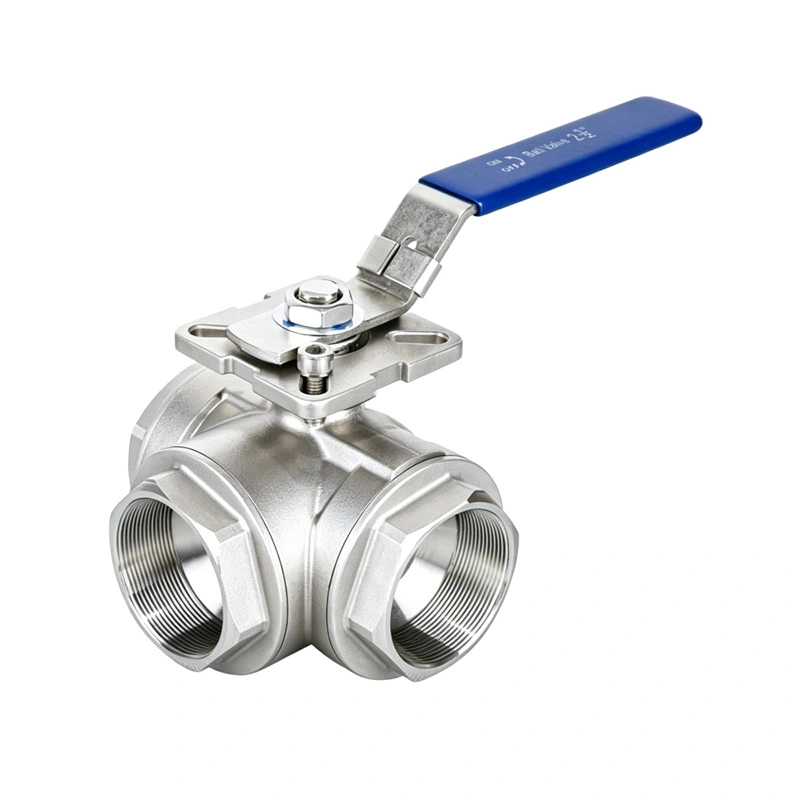

Apa Itu Port L Katup Bola Tiga Arah?

Katup bola tiga arah adalah perangkat pengontrol aliran mekanis dengan tiga port dan bola berputar di dalam tubuhnya. Jalur internal menentukan port mana yang berkomunikasi ketika katup dioperasikan. Dalam konfigurasi L-port, salurannya menyerupai huruf L, memungkinkan katup mengarahkan cairan di antara sambungan yang dipilih.

Misalnya, saluran pipa mungkin memiliki satu sambungan umum dan dua saluran keluar alternatif. Katup dapat mengarahkan cairan masuk ke saluran keluar pertama atau mengalihkannya ke saluran keluar kedua, tergantung pada saluran internal dan posisi pegangan. Cabang yang tidak digunakan diisolasi pada posisi pengoperasian yang diinginkan ketika desain katup mendukung pengaturan tersebut.

Produk Shangtai menggabungkan prinsip perutean aliran ini dengan bodi tiga bagian dan ujung las butt yang diperpanjang. Panjang ujung las tambahan menyediakan ruang kerja untuk pemasangan pipa dan dapat berguna dalam tata letak perpipaan berinsulasi atau terkubur di mana desain yang ditentukan memerlukan jarak ekstra.

Pertimbangan konstruksi umum meliputi:

• Badan katup:Baja tahan karat atau bahan khusus lainnya dipilih sesuai dengan aplikasi.
• Bola dan batang:Komponen yang bertanggung jawab untuk mengarahkan aliran dan mentransmisikan torsi operasi.
• Kursi dan segel:Suku cadang yang mendukung kinerja penyegelan pada kondisi servis yang ditentukan.
• Koneksi:Las butt, ulir, atau konfigurasi lainnya tergantung pada model yang dipilih.
• Mekanisme operasi:Pegangan manual atau aktuator yang kompatibel, jika tersedia.

Konfigurasi akhir harus selalu diperiksa berdasarkan gambar dan dokumentasi teknis yang disetujui pabrikan.

Bagaimana Cara Kerja Katup Bola Tiga Arah L-Port?

Katup beroperasi dengan memutar bola yang dibor khusus di dalam badan katup. Ketika jalur bola sejajar dengan dua port yang dipilih, fluida dapat mengalir di antara sambungan tersebut. Mengubah orientasi bola mengubah jalur aliran yang tersedia.

Dalam pengaturan pengalihan yang khas, urutan pengoperasian mencakup kondisi berikut:

1. Posisi aliran pertama:Pelabuhan umum terhubung ke satu cabang yang dipilih, memungkinkan fluida mengikuti rute pertama.
2. Operasi pergantian:Operator memutar pegangan sesuai dengan instruksi pengoperasian pabrik.
3. Posisi aliran kedua:Jalur internal sejajar dengan cabang alternatif, mengarahkan cairan.
4. Posisi isolasi, jika dirancang:Konfigurasi L-port tertentu menyediakan posisi yang memblokir ketiga port tersebut. Kemampuan ini harus diverifikasi untuk katup tertentu.

Penomoran port, orientasi pegangan, sudut rotasi, dan posisi berhenti yang tersedia bervariasi antar desain. Oleh karena itu, operator tidak boleh berasumsi bahwa arah pegangan tertentu selalu berhubungan dengan jalur aliran yang sama.

Sebelum commissioning, tinjau diagram aliran katup dan konfirmasikan sambungan yang diinginkan pada setiap posisi pengoperasian yang diizinkan. Hal ini sangat penting dalam sistem otomatis, dimana urutan aktuator yang salah dapat mengganggu produksi atau mengirim cairan ke tujuan yang tidak diinginkan.

L-Port vs. T-Port: Apa Bedanya?

Meskipun kedua desain menggunakan tiga port, jalur bola internalnya memiliki tujuan yang berbeda. Pilihan di antara keduanya terutama bergantung pada apakah sistem perlu mengalihkan aliran antar cabang atau menghubungkan beberapa jalur untuk pencampuran dan distribusi.

Tabel ini menjelaskan prinsip-prinsip desain umum daripada menjamin urutan pengoperasian setiap katup. Pabrikan mungkin menawarkan pengaturan bola, konfigurasi tempat duduk, dan posisi berhenti yang berbeda.

Untuk aplikasi dimana dua sumber fluida harus tetap terpisah, desain L-port mungkin sesuai jika diagram alir yang disetujui mengkonfirmasi isolasi yang diperlukan. Jika komunikasi simultan antara beberapa port diperlukan, desain T-port mungkin lebih cocok.

Untuk latar belakang tambahan, tinjau informasi produk katup bola tiga arah L-port pabrikan sebelum menyelesaikan pilihan.

Apa Keuntungan Utamanya?

1. Perutean Aliran Fleksibel

Katup L-port memungkinkan operator untuk beralih di antara cabang pipa yang ditentukan tanpa memasang katup terpisah di setiap titik pergantian. Hal ini dapat menyederhanakan pengaturan peralatan yang digunakan untuk transfer fluida, pemilihan sumber, dan perutean proses.

2. Desain Saluran Pipa yang Hemat Ruang

Menggabungkan beberapa sambungan aliran dalam satu badan katup dapat mengurangi jumlah komponen individual yang diperlukan dalam instalasi yang sesuai. Lebih sedikit komponen juga berarti lebih sedikit titik koneksi yang memerlukan pemeriksaan, meskipun desain sistem secara keseluruhan menentukan penghematan sebenarnya.

3. Pilihan Bahan Stainless Steel

Konstruksi baja tahan karat dapat memberikan ketahanan korosi yang berguna di lingkungan industri yang kompatibel. Nilai yang sesuai bergantung pada media proses, konsentrasi klorida, bahan kimia pembersih, suhu, dan kondisi layanan lainnya. Pemilihan material harus didasarkan pada kompatibilitas yang terverifikasi dan bukan asumsi bahwa semua baja tahan karat memiliki kinerja yang sama.

4. Akses Pemeliharaan Melalui Konstruksi Tiga Bagian

Bodi yang terdiri dari tiga bagian dapat membuat pemeriksaan internal dan servis menjadi lebih nyaman karena katup dapat dibongkar sesuai dengan prosedur pabrikan. Setelah saluran pipa diisolasi, dikurangi tekanannya, dikeringkan, dan diamankan, personel pemeliharaan yang berkualifikasi dapat memeriksa komponen yang dapat diservis dan mengganti dudukan atau segel yang kompatibel bila diperlukan.

5. Ujung Las Butt yang Diperluas untuk Instalasi Tertentu

Ujung las butt yang diperpanjang dapat memberikan jarak bebas tambahan selama pengelasan pipa, khususnya pada tata letak yang melibatkan insulasi atau pipa yang terkubur. Pemasangan yang benar tetap penting: prosedur pengelasan harus mengontrol masukan panas untuk menghindari kerusakan pada dudukan, segel, atau komponen internal sensitif suhu lainnya.

Dimana Katup Bola L-Port Digunakan?

Kemampuannya dalam mengarahkan aliran membuat konfigurasi katup ini berguna di beberapa sektor industri. Kesesuaiannya bergantung pada media proses, tekanan, suhu, pengaturan sambungan, dan kinerja penghentian yang diperlukan.

• Pengolahan petrokimia:Mengalihkan aliran proses yang kompatibel antara cabang pipa yang ditunjuk.
• Sistem minyak dan gas:Memilih rute aliran alternatif dalam aplikasi dimana nilai tekanan katup dan kompatibilitas material sesuai.
• Sistem energi panas:Mengarahkan cairan yang kompatibel antara sirkuit proses atau sambungan peralatan.
• Pengolahan air:Mengalihkan aliran air antara jalur pengolahan atau cabang sistem yang dipilih.
• Peralatan industri:Mengubah rute pasokan cairan untuk mendukung mode pengoperasian atau pengaturan pemeliharaan yang berbeda.

Misalnya, instalasi pengolahan air dapat menggunakan katup L-port untuk memilih antara dua rute aliran yang ditentukan. Selama perancangan sistem, teknisi harus memverifikasi peta pelabuhan, keadaan isolasi yang diinginkan, dan konsekuensi dari perubahan jalur aliran sebelum mengoperasikan katup.

Tidak semua katup bola tiga arah cocok untuk setiap fluida atau kondisi pengoperasian. Partikel abrasif, media kental, bahan kimia korosif, tekanan diferensial tinggi, dan suhu tinggi dapat memengaruhi umur dudukan dan kinerja penyegelan. Katup harus dipilih untuk layanan sebenarnya, bukan hanya berdasarkan nama industrinya.

Cara Memilih Katup yang Tepat

Membeli katup bola tiga arah melibatkan lebih dari sekadar mencocokkan diameter pipa nominal. Proses pemilihan yang andal harus dimulai dengan fungsi aliran yang diperlukan dan berlanjut hingga kompatibilitas material, peringkat mekanis, dimensi pemasangan, dan persyaratan pemeliharaan.

1. Tentukan Pola Aliran yang Diperlukan

Identifikasi pelabuhan umum, cabang alternatif, dan setiap posisi operasi yang diperlukan. Dapatkan diagram alur pabrikan untuk memverifikasi port mana yang terhubung dan mana yang diisolasi di setiap posisi.

2. Konfirmasikan Persyaratan Tekanan dan Suhu

Periksa tekanan pengoperasian terukur pada suhu servis aktual. Peringkat tekanan dapat berubah seiring suhu dan pemilihan material, sehingga nilai tekanan maksimum tidak boleh dianggap terlepas dari kondisi yang ditentukan.

3. Pilih Bahan Badan dan Penyegel yang Kompatibel

Bandingkan media proses dengan bahan bodi, bola, batang, dudukan, dan segel yang diusulkan. Kursi berbasis PTFE dan varian PTFE yang diperkuat memiliki karakteristik mekanis dan termal yang berbeda. Kompatibilitas bahan kimia dan jangkauan layanan yang diizinkan oleh pabrikan harus dikonfirmasi untuk setiap aplikasi.

4. Periksa Standar Koneksi

Verifikasi jenis koneksi yang ditentukan, dimensi, dan standar yang berlaku. Untuk instalasi las butt, tinjau persiapan akhir dan gambar dimensi. Sambungan berulir dan dilas tidak dapat dipertukarkan tanpa pengaturan perpipaan yang dirancang dengan tepat.

5. Tentukan Pengoperasian Manual atau Otomatis

Pegangan manual mungkin cukup untuk perubahan rute sesekali. Jika diperlukan peralihan atau kendali jarak jauh yang sering, tanyakan apakah tersedia aktuator pneumatik atau listrik yang kompatibel. Konfirmasikan torsi pengoperasian, pergerakan yang diperlukan, umpan balik posisi, dan respons yang diinginkan selama kegagalan daya atau pasokan udara.

6. Evaluasi Kebutuhan Inspeksi dan Dokumentasi

Untuk layanan penting, klarifikasi identifikasi material, dokumentasi uji tekanan, inspeksi dimensi, ketertelusuran, dan persyaratan penerimaan spesifik proyek. Catatan ini membantu tim pembelian dan teknisi memverifikasi bahwa katup yang disediakan sesuai dengan spesifikasi yang disetujui.

Spesifikasi Teknis untuk Ditinjau

Informasi produk Shangtai yang dipublikasikan memberikan titik awal yang berguna untuk mengevaluasi katup bola tiga arah port-L dengan bodi tiga bagian dan ujung las butt yang diperpanjang. Nilai yang tercantum di bawah menjelaskan konfigurasi produk yang direferensikan dan harus dikonfirmasi berdasarkan penawaran dan lembar data yang disetujui saat ini sebelum pembelian.

Angka-angka ini bukan merupakan peringkat universal untuk semua katup L-port. Halaman produk juga membahas bahan alternatif dan konfigurasi penyegelan. Pembeli harus meminta gambar teknis terbaru dan konfirmasi tertulis mengenai selubung suhu tekanan, detail sambungan, dan komposisi bahan untuk pesanan mereka.

Rekomendasi Pemasangan dan Perawatan

Pemasangan yang benar dan pemeliharaan terencana membantu menjaga kinerja katup dan mengurangi waktu henti yang dapat dihindari. Praktik berikut berguna untuk tim teknik, komisioning, dan pemeliharaan.

• Periksa sebelum pemasangan:Periksa badan katup, ujung las, mekanisme pengoperasian, dan kemasan pelindung dari kerusakan atau kontaminasi.
• Verifikasi arah aliran:Bandingkan pengaturan port sebenarnya dengan diagram perpipaan yang disetujui sebelum menyambungkan katup.
• Gunakan prosedur pengelasan yang sesuai:Untuk desain las butt, ikuti prosedur yang memenuhi syarat dan kendalikan masukan panas sesuai dengan instruksi pabrik.
• Uji urutan operasi:Jika aman dan sesuai, verifikasi posisi pegangan dan indikasi jalur aliran sebelum memasukkan media proses.
• Mencegah pemeliharaan yang tidak aman:Isolasi katup, hilangkan tekanan, tiriskan isi berbahaya, dan ikuti prosedur penguncian dan keselamatan di lokasi sebelum pembongkaran.
• Periksa kursi dan segel:Periksa keausan, kerusakan akibat bahan kimia, kebocoran, dan kesulitan pengoperasian pada interval waktu yang sesuai dengan layanan.
• Simpan catatan teknis:Inspeksi dokumen, penggantian, hasil pengujian, dan perubahan apa pun pada kondisi pengoperasian.

Katup bola umumnya ditujukan untuk servis on-off dan perutean aliran, bukan pembatasan terus menerus kecuali pabrikan secara khusus menyetujui tugas tersebut. Mengoperasikan katup dalam posisi terbuka sebagian yang tidak sesuai dapat meningkatkan turbulensi, erosi, atau kerusakan dudukan dalam kondisi tertentu.

Pertanyaan yang Sering Diajukan

1. Apa fungsi utama Port L Three Way Ball Valve?

Fungsi utamanya adalah untuk mengarahkan fluida antar cabang pipa yang dipilih. Jalur berbentuk L di dalam bola menghubungkan port yang ditentukan sesuai dengan orientasi katup. Diagram alir yang disetujui harus dikonsultasikan untuk memastikan urutan pengoperasian dan kemampuan isolasi yang tepat.

2. Apa perbedaan antara katup bola L-port dan T-port?

Desain L-port terutama digunakan untuk peralihan aliran atau pengalihan antar port yang dipilih. Desain T-port menawarkan pola koneksi tambahan dan memungkinkan ketiga port berkomunikasi secara bersamaan. Opsi yang benar bergantung pada fungsi proses yang diperlukan dan konfigurasi port pabrikan.

3. Dapatkah katup bola tiga arah port-L mematikan aliran sepenuhnya?

Beberapa desain L-port mencakup posisi semua port tertutup, sementara yang lain memiliki pengaturan pengoperasian yang berbeda. Isolasi lengkap harus dikonfirmasi dari diagram aliran katup tertentu dan spesifikasi penyegelan. Jika isolasi sangat penting bagi keselamatan, verifikasi kinerja kebocoran yang diperlukan dan apakah peralatan isolasi tambahan diperlukan.

4. Bahan apa yang cocok untuk katup bola L-port?

Pemilihan material tergantung pada cairan, paparan korosi, tekanan, suhu, dan persyaratan pembersihan. Nilai baja tahan karat seperti 304 atau 316 mungkin cocok untuk banyak aplikasi, sedangkan kursi berbahan dasar PTFE atau diperkuat mungkin cocok untuk layanan tertentu. Kombinasi bahan yang dibasahi secara lengkap harus diperiksa kompatibilitasnya.

5. Informasi apa yang diperlukan untuk meminta penawaran?

Berikan ukuran katup nominal, pengaturan port yang diperlukan, jenis sambungan, kondisi tekanan dan suhu, media proses, bahan pilihan, kuantitas, dan metode pengoperasian. Gambar saluran pipa, urutan aliran yang diperlukan, dan persyaratan inspeksi spesifik proyek dapat membantu pemasok memastikan konfigurasi yang sesuai.

6. Mengapa mempertimbangkan katup tiga bagian dengan ujung las butt yang diperpanjang?

Konstruksi tiga bagian dapat menyederhanakan akses ke komponen internal yang dapat diservis, sesuai dengan prosedur pemeliharaan pabrikan. Ujung las butt yang diperpanjang dapat memberikan jarak tambahan untuk pengelasan dan mungkin sesuai dengan pengaturan perpipaan berinsulasi atau terkubur tertentu. Dimensi dan metode pemasangan harus diperiksa sebelum memesan.

Kesimpulan: Membuat Keputusan Pengendalian Aliran yang Tepat

Katup bola tiga arah dengan saluran L-port dapat memberikan solusi praktis untuk mengalihkan cairan antar cabang pipa yang ditentukan. Efektivitasnya bergantung pada pemilihan pengaturan port yang benar, verifikasi batas tekanan dan suhu, pemilihan material yang kompatibel, dan memastikan bahwa posisi pengoperasian katup sesuai dengan persyaratan proses. Detail konstruksi seperti bodi tiga bagian dan ujung las butt yang diperpanjang juga dapat memengaruhi perencanaan pemasangan dan pemeliharaan jangka panjang.

Shanghai menawarkan informasi produk dan opsi konfigurasi untuk mendukung pemilihan katup industri. Jika Anda membandingkan desain L-port, merencanakan sistem perpipaan baru, atau mengganti katup yang ada, tinjau spesifikasi Port L Katup Bola Tiga Arah dan persiapkan kebutuhan pengoperasian Anda sebelum melakukan pemesanan. Hubungi tim kami untuk mendiskusikan aplikasi Anda, mengonfirmasi detail teknis, dan meminta penawaran harga yang sesuai. SilakanHubungi kamihari ini untuk mengeksplorasi solusi katup yang disesuaikan dengan kebutuhan kontrol aliran industri Anda.
