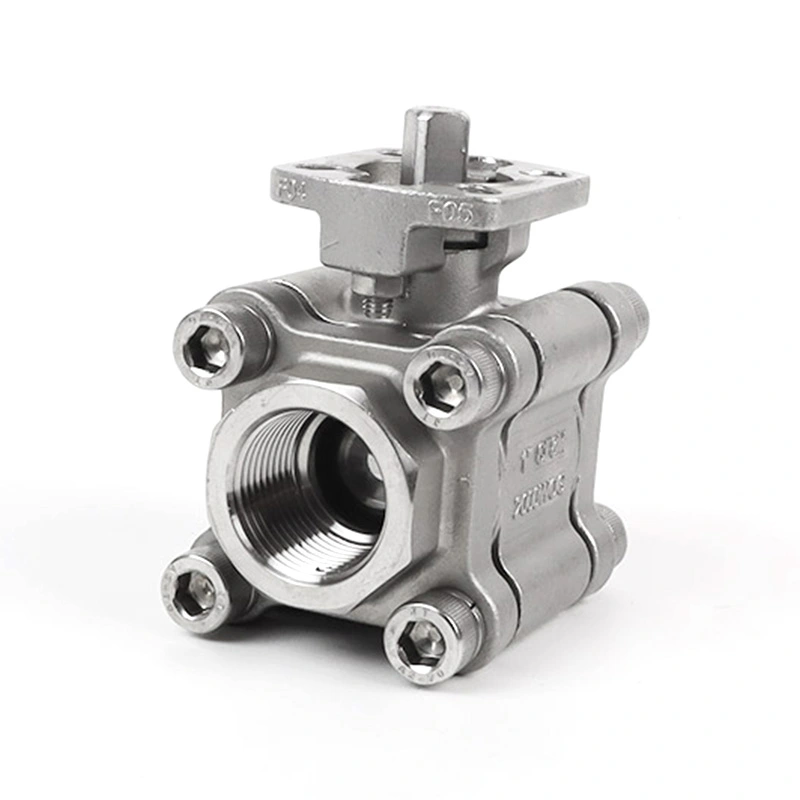

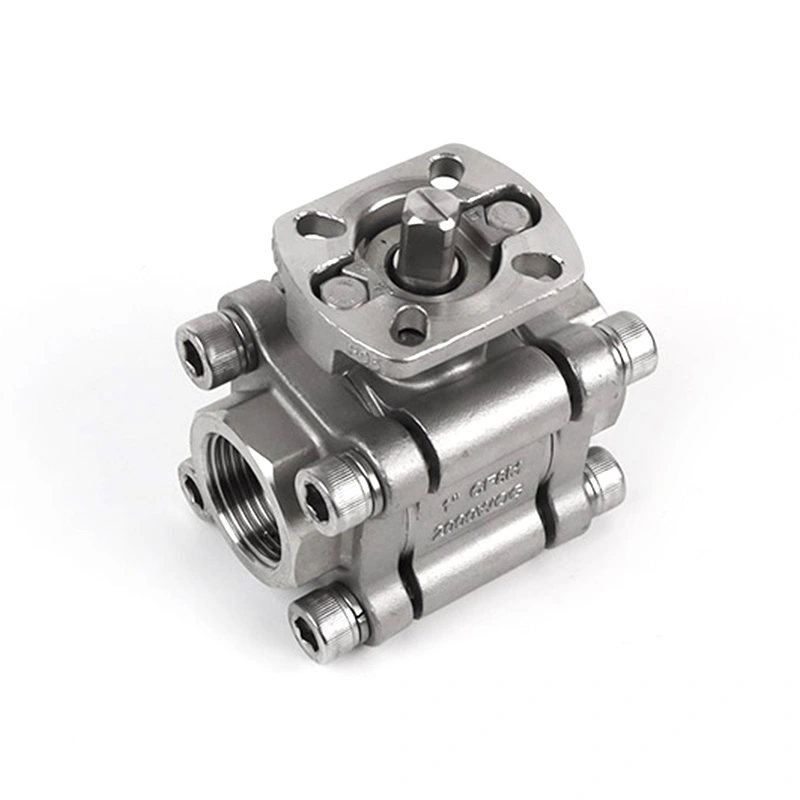

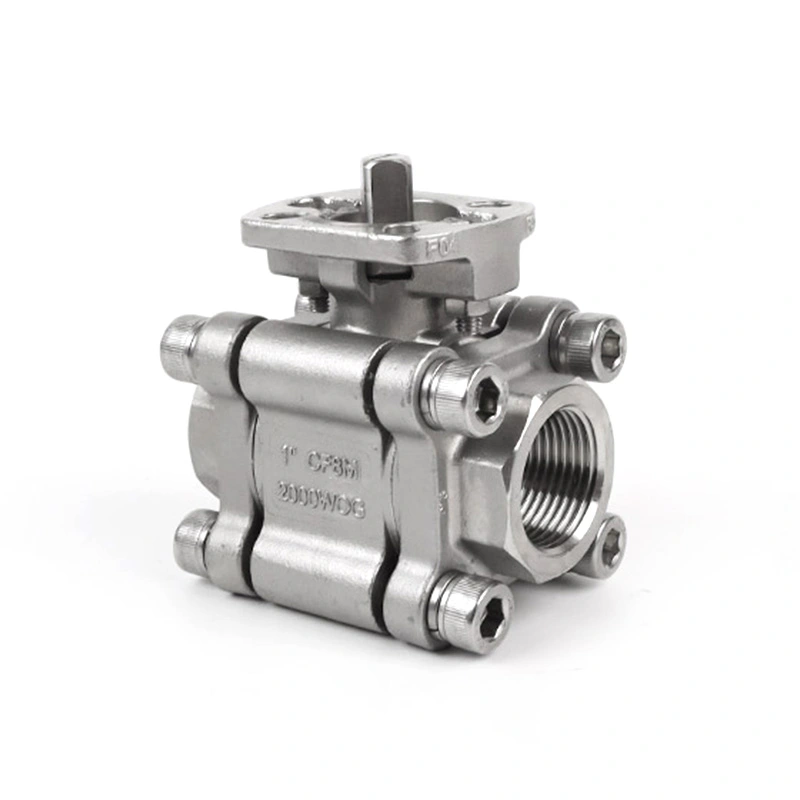

3PC Ball Valve 2000WOG dengan Basis ISO 5211 untuk Aktuator

Shangtai 3PC Ball Valve 2000WOG dengan ISO 5211 Base for Actuator adalah katup bola baja tahan karat tiga bagian yang dirancang untuk layanan on-off manual atau otomatis. Katup menggunakan bodi, bola, dan batang baja tahan karat 316, dengan dasar pemasangan ISO 5211 untuk pemasangan aktuator. Ini tersedia dalam koneksi berulir NPT dan BSP dan dapat dikonfigurasi untuk media industri dan kondisi pengoperasian yang berbeda.

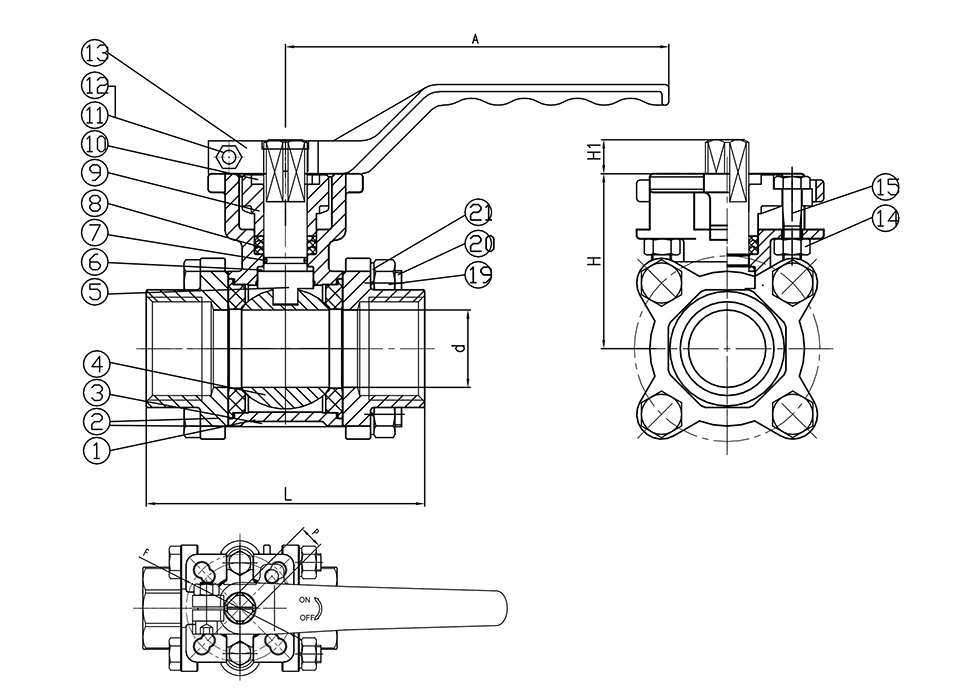

Dimensi Utama

Dimensi Umum:

Pemasangan Aktuator

3PC Ball Valve 2000WOG dengan Basis ISO 5211 untuk Aktuator dikonfigurasi dengan basis pemasangan ISO 5211 untuk pemasangan aktuator. Dimensi pemasangan yang ditunjukkan pada tabel dimensi umum, termasuk F dan P, dapat digunakan saat memeriksa kompatibilitas aktuator. Aktuator yang diperlukan harus dipilih berdasarkan ukuran katup, torsi pengoperasian, dan persyaratan sistem.

Bodi tiga bagian menyediakan akses ke komponen katup internal saat pemeriksaan atau penggantian diperlukan. Konstruksi baja tahan karat dan konfigurasi kursi RPTFE dapat dipilih untuk media industri dan kondisi pengoperasian yang kompatibel.

Aplikasi

Katup ini dapat digunakan untuk kontrol fluida on-off dalam sistem perpipaan industri, termasuk pengolahan air, layanan minyak dan gas, pemrosesan kimia, udara bertekanan, selip peralatan, dan perpipaan proses umum. Kompatibilitas media harus dikonfirmasi dari bahan bodi, dudukan dan segel sebelum pemilihan.

Untuk sistem otomatis, 3PC Ball Valve 2000WOG dengan ISO 5211 Base for Actuator dapat dipasangkan dengan aktuator pneumatik atau elektrik yang sesuai sesuai dengan metode kontrol dan torsi pengoperasian yang diperlukan.

Tindakan Pencegahan untuk Penggunaan

1. Pastikan peringkat tekanan dan suhu katup sesuai dengan kondisi pengoperasian sebenarnya sebelum pemasangan.

2. Periksa dimensi dan antarmuka pemasangan aktuator sebelum memilih aktuator.

3. Pilih dudukan katup, segel, dan komponen lain yang dibasahi sesuai dengan media kerja dan suhu.

4. Hindari benturan atau gaya luar yang berlebihan pada badan katup, pegangan, dan sambungan berulir.

5. Pemasangan, pemasangan aktuator dan pemeliharaan harus dilakukan sesuai dengan prosedur katup dan pipa yang berlaku.

Pengiriman & Pengemasan

Katup tersebut dikemas dalam karton bergelombang dan kotak kayu lapis untuk pengiriman ekspor. Spesifikasi kemasan dapat disesuaikan dengan ukuran katup, jumlah pesanan dan kebutuhan transportasi.

Pertanyaan Umum

1. Berapa tekanan kerja maksimum 3PC Ball Valve 2000WOG dengan ISO 5211 Base for Actuator?

Tekanan maksimum yang tercantum adalah 1975 PSI. Tekanan kerja yang diijinkan harus dikonfirmasikan sesuai dengan ukuran katup, suhu, medium dan tingkat suhu tekanan yang berlaku.

2. Apa tujuan dari basis ISO 5211?

Basis ISO 5211 menyediakan antarmuka pemasangan aktuator standar. Ukuran aktuator dan dimensi pemasangan harus diperiksa terhadap dimensi F dan P katup sebelum pemasangan.

3. Bahan apa yang digunakan untuk katup?

Konfigurasi utama menggunakan CF8M untuk bodi dan penutup, 316 untuk bola dan batang, RPTFE untuk jok, dan baja tahan karat PTFE, Viton, dan 304 untuk komponen lain yang terdaftar.

4. Dapatkah katup digunakan dengan aktuator pneumatik atau listrik?

Ya. Katup dapat dikonfigurasi untuk pengoperasian aktuator. Aktuator harus dipilih sesuai dengan ukuran katup, torsi pengoperasian, antarmuka pemasangan, dan persyaratan kontrol.

5. Standar koneksi apa yang tersedia?

Opsi koneksi yang tercantum adalah ujung berulir NPT dan BSP. Koneksi yang berlaku harus dikonfirmasi saat melakukan pemesanan.

6. Apakah bahan lain dapat disediakan?

Ya. Bahan lain tersedia berdasarkan permintaan, tergantung pada tekanan, suhu, media, dan konfigurasi komponen yang diperlukan.
