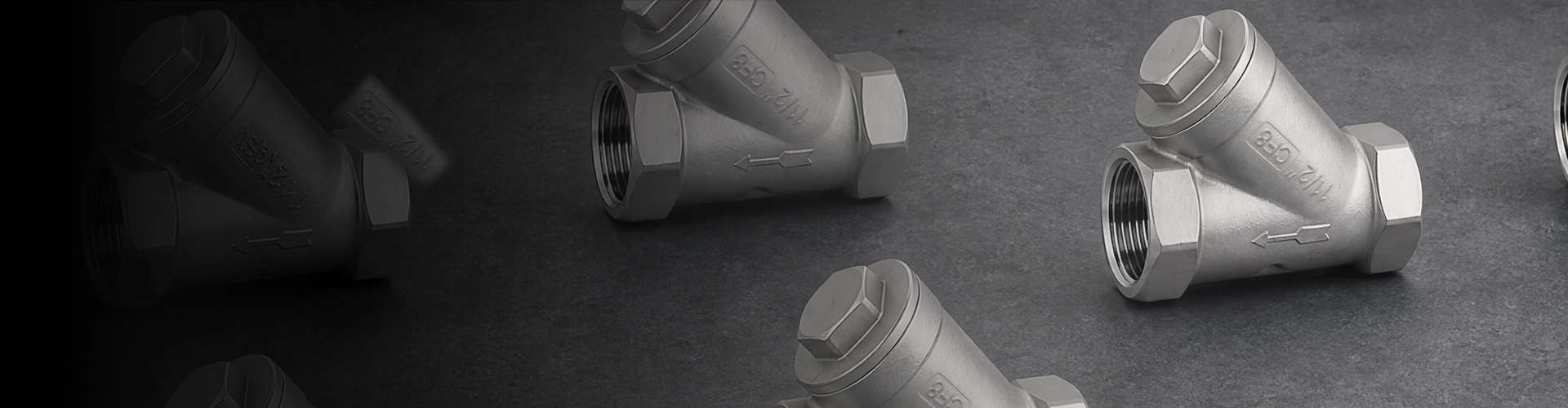

Produsen Saringan Y Profesional untuk Sistem Filtrasi Industri yang Tahan Lama

Shanghai Y Saringandirancang untuk menghilangkan partikel padat dan serpihan dari media pipa sebelum mencapai pompa, katup kontrol, meteran, penukar panas, dan peralatan hilir lainnya. Badan berbentuk Y menyediakan pengaturan filtrasi kompak dengan layar yang dapat dilepas, membuat saringan ini cocok untuk sistem perpipaan yang memerlukan perlindungan peralatan dan perawatan layar yang mudah.

Saringan tipe Y dapat digunakan dengan air, minyak, gas, uap, dan media industri lain yang kompatibel, tergantung pada badan, layar, dan bahan penyekat yang dipilih. Konfigurasi yang tersedia dapat ditentukan berdasarkan ukuran pipa, peringkat tekanan, arah aliran, persyaratan filtrasi, standar sambungan, dan kondisi pemasangan.

Bagaimana Saringan Y Melindungi Peralatan Hilir

Layar saringan memotong partikel padat yang dibawa oleh media pipa sambil membiarkan fluida terus mengalir melalui saluran aliran utama. Hal ini membantu mengurangi risiko masuknya serpihan ke komponen hilir yang sensitif dan dapat mendukung pengoperasian pompa, katup kontrol, meteran, penukar panas, dan peralatan serupa yang lebih stabil.

Tidak seperti filter yang dirancang untuk pemisahan halus atau khusus, saringan pipa umumnya digunakan untuk menghilangkan partikel padat yang lebih besar dan serpihan di sisi pemasangan secara mekanis. Pembukaan layar yang sesuai harus dipilih sesuai dengan tingkat perlindungan yang diperlukan dan penurunan tekanan yang diijinkan dari sistem.

Bodi Tipe Y dan Desain Layar Dapat Dilepas

Karakteristik bodi berbentuk Y menampung layar filtrasi pada sudut terhadap jalur aliran utama. Konfigurasi ini memberikan pengaturan yang kompak untuk banyak sistem perpipaan industri sekaligus memungkinkan layar dilepas untuk pemeriksaan dan pembersihan.

Tergantung pada desainnya, sambungan saluran pembuangan atau blowdown juga dapat disediakan untuk membantu menghilangkan akumulasi puing-puing tanpa membongkar pipa sepenuhnya. Konfigurasi sebenarnya harus dikonfirmasi sesuai dengan model katup atau saringan, pengaturan pemasangan, dan persyaratan proyek.

Pemilihan Jaring Layar dan Perforasi

Pembukaan layar adalah salah satu parameter terpenting saat memilih saringan tipe Y. Bukaan yang lebih kecil dapat menghasilkan retensi partikel yang lebih halus, namun juga dapat meningkatkan penurunan tekanan dan memerlukan pembersihan yang lebih sering ketika pipa mengandung banyak kotoran.

Pemilihan harus mempertimbangkan ukuran partikel yang perlu dihilangkan, viskositas sedang, laju aliran, kehilangan tekanan yang diijinkan, dan sensitivitas peralatan hilir. Shangtai dapat meninjau parameter ini saat mengonfirmasi konfigurasi layar yang sesuai.

Penurunan Tekanan dan Kapasitas Aliran

Saringan apa pun menyebabkan hilangnya tekanan karena media melewati saringan. Penurunan tekanan dapat meningkat ketika partikel terakumulasi pada elemen filtrasi. Oleh karena itu, pemilihan saringan Y harus mempertimbangkan laju aliran yang diperlukan, ukuran pipa, luas saringan, bukaan saringan, dan tekanan diferensial yang diijinkan.

Pembersihan rutin penting dilakukan jika pipa membawa banyak kotoran. Pengukur tekanan atau indikator tekanan diferensial dapat digunakan dalam sistem yang sesuai untuk membantu menentukan kapan layar memerlukan pemeriksaan atau pembersihan.

Orientasi Instalasi dan Arah Aliran

Pemasangan yang benar penting untuk pengumpulan partikel yang efektif dan perawatan yang mudah. Panah aliran pada badan saringan harus sesuai dengan arah aliran pipa sebenarnya. Ruang penyaring juga harus diposisikan sesuai dengan model dan media tertentu sehingga puing-puing yang terkumpul dapat tetap berada di dalam ruang yang ditentukan.

Banyak desain tipe Y dapat dipasang pada pipa horizontal, sementara konfigurasi tertentu juga dapat digunakan pada pipa vertikal jika arah aliran dan orientasi layar sesuai. Persyaratan pemasangan harus dikonfirmasi sebelum memasang saringan ke dalam sistem.

Untuk steam atau layanan khusus lainnya, orientasi instalasi mungkin memerlukan pertimbangan tambahan untuk mengelola kondensat, drainase, dan akses pemeliharaan. Selalu ikuti dokumentasi produk yang berlaku dan persyaratan perpipaan proyek.

Bahan Bodi dan Layar

Pemilihan material harus didasarkan pada media pipa, tekanan, suhu, dan kondisi korosi. Bahan bodi yang umum termasuk baja karbon, baja tahan karat, besi tuang, besi ulet, dan baja paduan. Baja tahan karat dan bahan tahan korosi lainnya dapat dipilih untuk layar sesuai dengan lingkungan layanan.

Untuk media korosif atau bersuhu lebih tinggi, bahan bodi dan layar internal harus diperiksa kompatibilitasnya. Bahan penyegel juga harus dipilih sesuai dengan suhu dan media pengoperasian.

Sambungan Akhir untuk Perpipaan Industri

Saringan tipe Y Shangtai dapat dikonfigurasi dengan opsi sambungan ujung yang berbeda sesuai dengan desain saluran pipa dan standar yang berlaku. Konfigurasi umum meliputi sambungan bergelang, berulir, las butt, dan las soket.

Saat memilih sambungan, pertimbangkan standar pipa, ukuran nominal, peringkat tekanan, metode pemasangan, ruang yang tersedia, dan persyaratan pemeliharaan. Mencocokkan sambungan saringan dengan sistem perpipaan yang ada membantu menyederhanakan pemasangan dan penggantian di masa mendatang.

Aplikasi Produk

Saringan Y biasanya dipasang di bagian hulu peralatan yang mungkin terkena partikel padat atau serpihan instalasi. Aplikasi yang umum meliputi:

• Sistem pipa minyak dan gas
• Pengolahan petrokimia dan kimia
• Sistem pengolahan air dan penyediaan air
• Pembangkit listrik dan perpipaan utilitas
• Sistem HVAC dan air dingin
• Perpipaan laut dan kapal
• Jalur pipa proses industri
• Perlindungan pompa dan katup kontrol
• Penukar panas dan perlindungan meteran

Konfigurasi saringan yang sesuai bergantung pada media, kondisi pengoperasian, persyaratan filtrasi, dan standar perpipaan yang berlaku. Untuk cairan khusus atau servis berat, parameter teknis harus ditinjau sebelum pemilihan.

Manufaktur, Inspeksi dan Kontrol Kualitas

Shanghai mengontrol persyaratan produksi dan inspeksi utama sesuai dengan spesifikasi produk yang berlaku. Pemilihan material, dimensi bodi, konfigurasi layar, dimensi sambungan, komponen penyegelan, dan persyaratan terkait tekanan dapat ditinjau selama produksi dan pemeriksaan kualitas.

Shanghai beroperasi di bawah sistem manajemen mutu ISO 9001 dan menyediakan produk dengan dukungan sertifikasi CE dan EAC yang berlaku. Jika diwajibkan oleh proyek, standar dan persyaratan inspeksi yang relevan seperti API 6D dan API 598 dapat ditinjau sesuai dengan dokumentasi produk dan pesanan tertentu.

Cara Memilih Saringan Tipe Y yang Tepat

Sebelum meminta penawaran, siapkan informasi berikut:

• Ukuran pipa nominal atau saringan
• Peringkat tekanan
• Media kerja
• Suhu pengoperasian
• Jaring layar atau ukuran perforasi yang diperlukan
• Bahan bodi dan layar
• Jenis koneksi akhir
• Orientasi instalasi pipa
• Laju aliran yang diperlukan
• Kuantitas dan persyaratan proyek
• Gambar, spesifikasi, atau dokumen teknis, jika tersedia

Jika saringan dimaksudkan untuk melindungi pompa, katup kontrol, meteran, atau penukar panas tertentu, memberikan informasi peralatan dan tingkat filtrasi yang diperlukan dapat membantu menentukan konfigurasi yang sesuai.
