3PC Katup Bola Baja Tahan Karat 2000WOG Batang Diperpanjang

3PC Stainless Steel Ball Valve 2000WOG Extended Stem dirancang untuk pipa berinsulasi, instalasi terkubur dan aplikasi lain di mana titik operasi katup perlu diperpanjang. Katupnya terbuat dari baja tahan karat 316 badan, bola dan batang, konstruksi tiga bagian, dan sambungan berulir NPT atau BSP. Batang yang memanjang memungkinkan katup untuk dioperasikan jauh dari bagian pipa yang terisolasi atau terkubur.

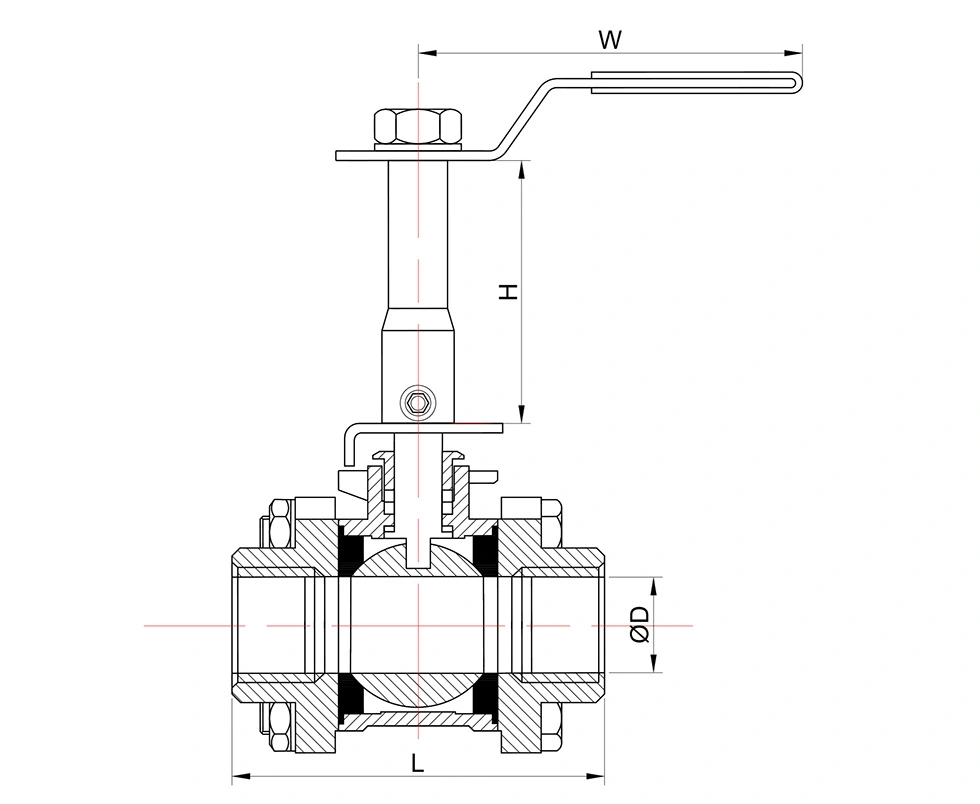

Dimensi Utama

Dimensi Umum:

Fitur Utama

1. Batang Diperpanjang untuk Pipa Berisolasi dan Dikubur

Batang yang diperpanjang menempatkan titik operasi di atas atau menjauhi area sambungan pipa. Konfigurasi ini adalah berguna jika insulasi pipa, instalasi bawah tanah, atau akses terbatas membuat batang standar sulit dioperasikan. Batangnya juga menggunakan struktur anti-ledakan untuk layanan tekanan.

2. Konstruksi Baja Tahan Karat 316

Bodinya terbuat dari baja tahan karat ASTM A351 CF8M, sedangkan bola dan batangnya menggunakan ASTM A182 F316. Bahan-bahan ini memberikan ketahanan terhadap korosi untuk aplikasi air, minyak, gas, dan cairan industri yang kompatibel. Kursi RPTFE adalah ditentukan untuk kisaran suhu dan kondisi layanan yang tercantum.

3. Tubuh Tiga Bagian

Bodi tiga bagian memungkinkan akses ke komponen internal untuk inspeksi dan pemeliharaan. Katupnya bisa dibongkar ketika tempat duduk, segel atau bagian internal lainnya perlu diperiksa atau diganti, yang berguna untuk pemeliharaan sistem perpipaan yang terpasang.

4. Peringkat Tekanan 2000WOG

3PC Stainless Steel Ball Valve 2000WOG Extended Stem ditentukan untuk kontrol cairan on-off bertekanan tinggi, dengan tekanan maksimum 1975 PSI yang tercantum dalam data produk. Tekanan kerja yang berlaku harus dikonfirmasi sesuai dengan ukuran katup, suhu, medium dan peringkat suhu tekanan yang relevan.

Standar dan Kontrol Kualitas

Katup diproduksi sesuai dengan persyaratan ISO 17292/API 608, dengan referensi peringkat tekanan-suhu sesuai dengan ASME B16.34 dan pengujian serta inspeksi sesuai dengan API 598. Inspeksi produksi mencakup material yang masuk pemeriksaan, pengujian tekanan, pengujian penyegelan dan pemeriksaan katup akhir.

Dokumentasi ISO 9001 dan CE tersedia untuk konfigurasi katup yang berlaku. Laporan pengujian materi juga bisa disediakan sesuai dengan pesanan dan persyaratan dokumentasi.

Aplikasi

3PC Stainless Steel Ball Valve 2000WOG Extended Stem dapat digunakan dalam sistem perpipaan dimana katup diperpanjang diperlukan operasi, termasuk jalur proses terisolasi, pipa yang terkubur, pengolahan air, sistem minyak dan gas, pemrosesan kimia dan kontrol cairan industri umum.

Sebelum pemilihan, periksa media pipa, tekanan operasi, suhu, standar sambungan dan ketersediaan ruang instalasi. Kompatibilitas material juga harus dipastikan untuk bodi, bola, batang, dan dudukan.

Pertanyaan Umum

1. Untuk apa batang memanjang itu digunakan?

Batang yang diperpanjang digunakan untuk pipa berinsulasi, instalasi terkubur, dan lokasi lain di mana katup dipasang titik operasi perlu diposisikan jauh dari sambungan pipa. Ini menyediakan akses ke katup tanpa menghilangkan isolasi di sekitarnya atau memperlihatkan bagian pipa yang terkubur.

2. Bahan apa yang digunakan untuk katup?

Badannya adalah ASTM A351 CF8M (316), sedangkan bola dan batangnya adalah ASTM A182 F316. Kursi standarnya adalah RPTFE (PTFE+15%fv). Bahan lain tersedia sesuai dengan kondisi layanan yang dibutuhkan.

3. Berapa kisaran tekanan dan suhu yang didukung katup?

Data produk mencantumkan tekanan maksimum 1975 PSI dan kisaran suhu -25℃ hingga 150℃. Sebenarnya diperbolehkan tekanan tergantung pada ukuran katup, suhu, medium dan peringkat suhu-tekanan yang berlaku.

4. Koneksi thread apa yang tersedia?

Koneksi thread standar adalah NPT dan BSP. Persyaratan koneksi lainnya dapat didiskusikan sesuai dengan spesifikasi pipa.

5. Dapatkah material dan komponen penyegelan disesuaikan?

Ya. Bahan bodi, bola, batang, dudukan, dan penyegel lainnya dapat disuplai sesuai dengan media pengoperasian, tekanan dan persyaratan suhu.

6. Dokumen apa saja yang tersedia?

Dokumentasi produk yang berlaku dapat mencakup laporan pengujian material, catatan inspeksi, dan ISO 9001 atau CE dokumentasi untuk konfigurasi katup yang relevan.

7. Bagaimana katup dikemas untuk ekspor?

Katup tersebut dikemas dalam karton bergelombang dan kotak kayu lapis untuk pengiriman ekspor. Kemasan bisa disesuaikan sesuai dengan ukuran katup, jumlah pesanan dan kebutuhan transportasi.
