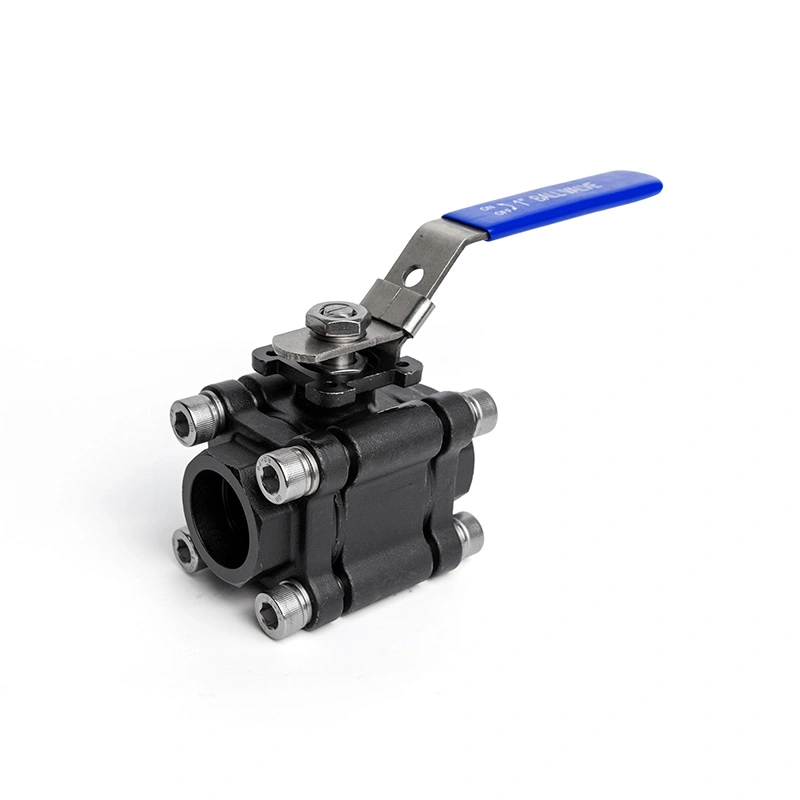

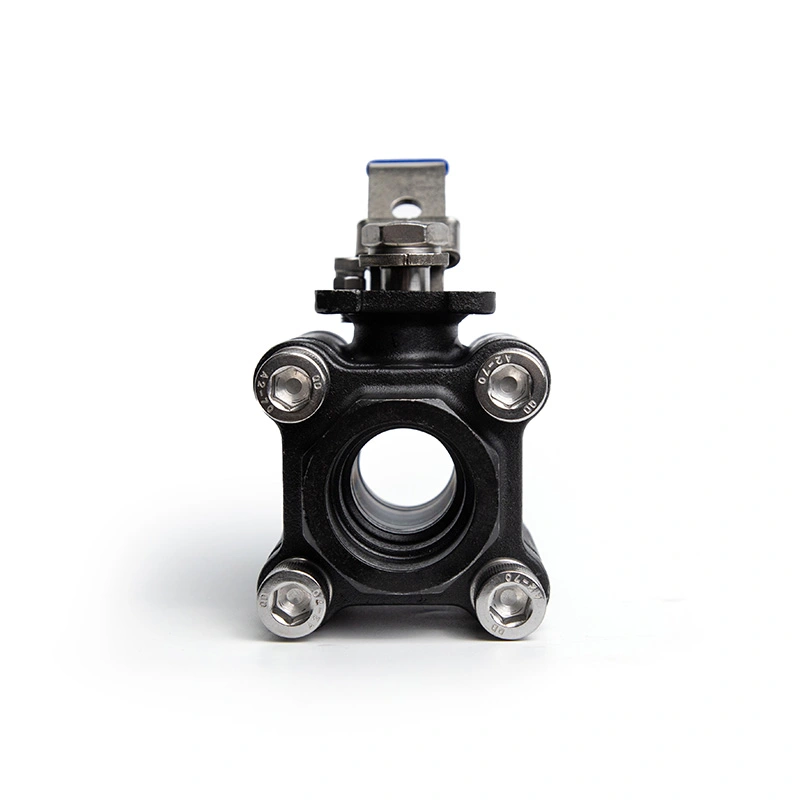

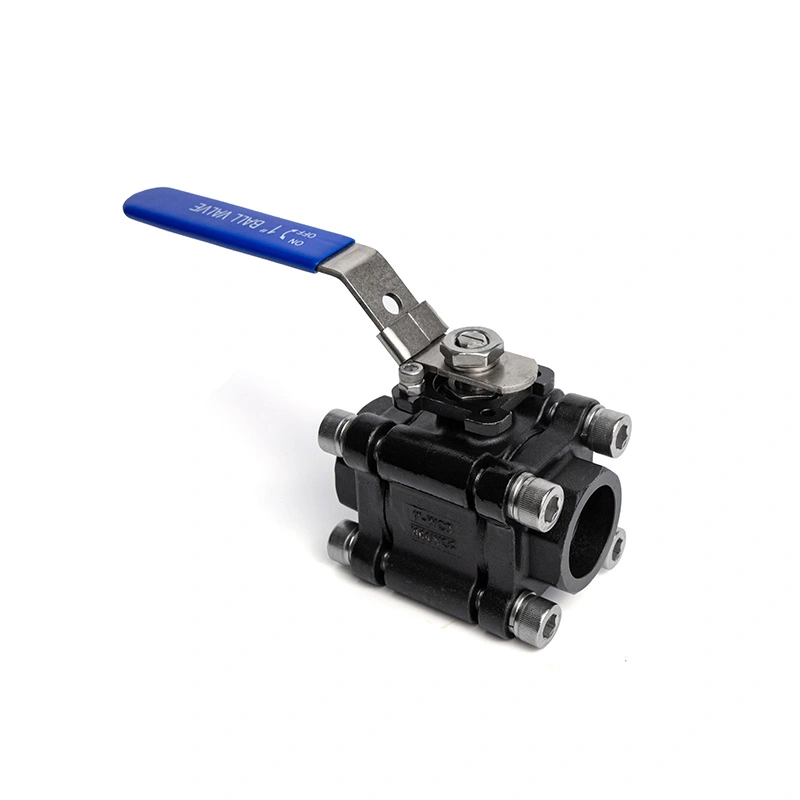

3PC Katup Bola Baja Karbon 2000WOG

3PC Katup Bola Baja Karbon 2000WOG adalah katup bola tiga bagian dengan batang memanjang untuk pipa berinsulasi, instalasi dan aplikasi yang terkubur di mana titik operasi perlu diperluas. Peringkat 2000WOG dan konstruksi tiga bagian membuatnya cocok untuk kontrol cairan on-off bertekanan tinggi. Katup dapat dibongkar pemeriksaan dan penggantian jok atau segel.

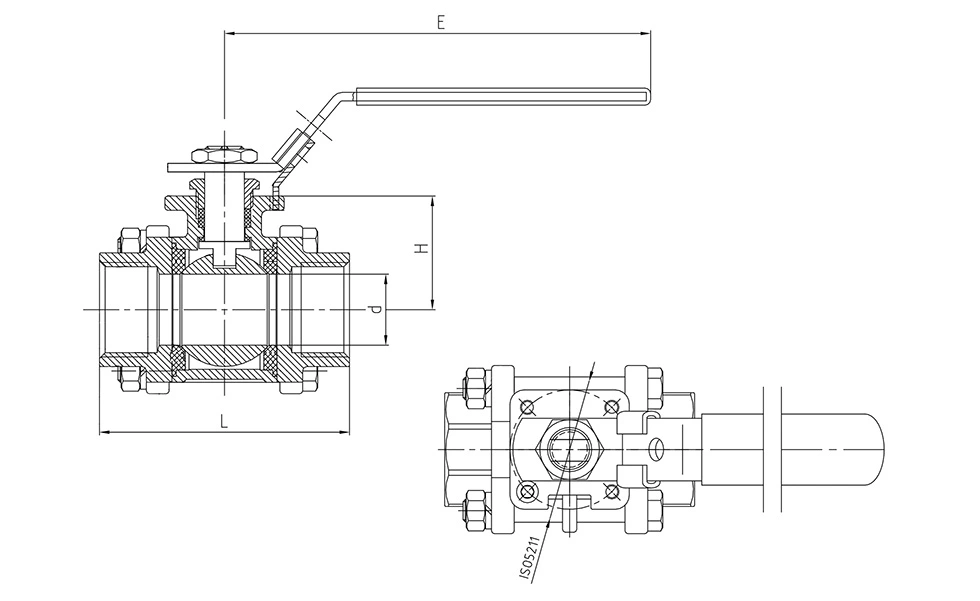

Dimensi Utama

N: Ujung benang sesuai ANSI B 2.1 NPT
B:Utas berakhir sesuai BS21 BSP

Fitur Utama

1. Batang Diperpanjang untuk Kondisi Pemasangan Khusus

Batang yang diperpanjang menyediakan akses ke titik pengoperasian katup ketika pipa diisolasi, dikubur atau dipasang di lokasi dengan akses terbatas. Struktur batang anti-ledakan membantu mempertahankan batang di dalam badan katup saat katup berada di bawah tekanan.

2. Konstruksi Tiga Bagian

Bodi tiga bagian memungkinkan katup dibuka untuk pemeriksaan dan pemeliharaan. Kursi, segel dan internal lainnya komponen dapat diakses untuk penggantian bila diperlukan. Konstruksi ini praktis untuk pipa industri sistem yang memerlukan pemeliharaan berkala.

3. Tekanan Maksimum 1975PSI

Itu3PC Katup Bola Baja Karbon 2000WOGterdaftar dengan tekanan maksimum 1975PSI. Itu tekanan kerja yang berlaku tergantung pada ukuran katup, suhu, medium, dan peringkat suhu-tekanan. Itu Penunjukan 2000WOG mengacu pada layanan air, minyak dan gas berdasarkan ketentuan pemeringkatan yang berlaku.

4. Koneksi NPT dan BSP

Katup tersedia dengan koneksi berulir NPT dan BSP. Pemilihan koneksi harus sesuai dengan jalur pipa persyaratan standar dan instalasi.

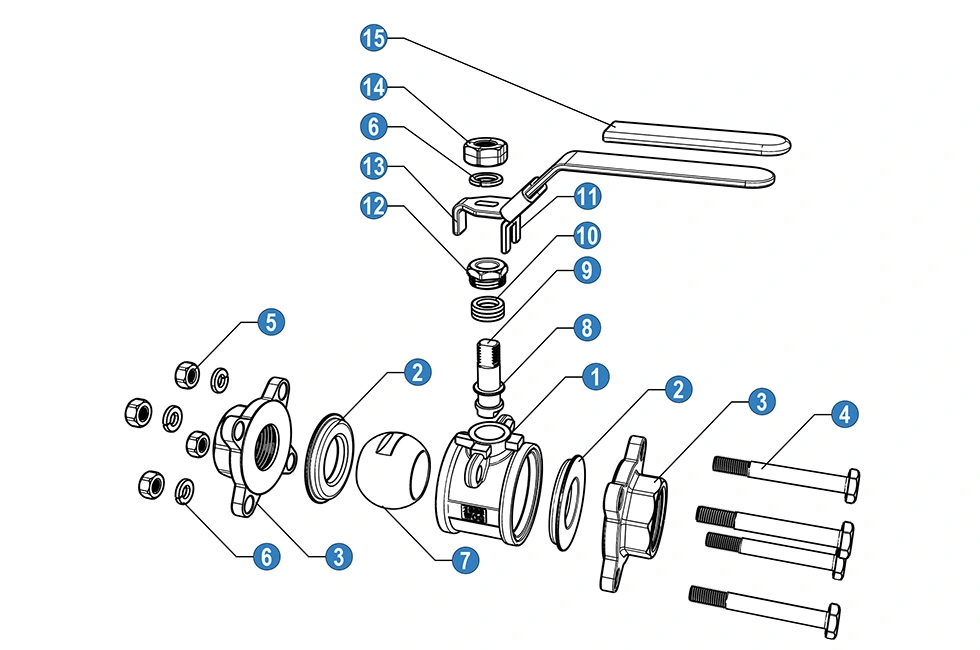

Bahan dan Standar

Konfigurasi yang disediakan menggunakan ASTM A351 316 untuk badan katup, ASTM A182 F316 untuk bola dan batang, serta RPTFE (PTFE+15%fv) untuk kursi. Bahan lain tersedia berdasarkan permintaan sesuai dengan kondisi layanan yang diperlukan.

Desain dan manufaktur didasarkan pada ISO 17292/API 608. Pengujian dan inspeksi mengikuti API 598, sedangkan peringkat tekanan-suhu direferensikan ke ASME B16.34. Kisaran suhu yang tercantum adalah -25℃ hingga 150℃.

Kontrol Kualitas

Inspeksi produksi meliputi verifikasi material yang masuk, pengujian tekanan, pengujian penyegelan, dan katup jadi inspeksi. Laporan pengujian material dan dokumentasi produk yang berlaku dapat diberikan sesuai dengan katupnya konfigurasi dan persyaratan pesanan.

Dokumentasi ISO 9001 dan CE tersedia untuk konfigurasi yang berlaku. Bahan, dudukan, dan komponen penyegel bisa juga dipilih sesuai dengan tekanan, suhu dan media yang dibutuhkan.

Aplikasi

Katup Bola Baja Karbon 3PC 2000WOG dapat dipertimbangkan untuk layanan on-off bertekanan tinggi dalam perpipaan industri sistem, termasuk pengolahan air, minyak dan gas, pemrosesan kimia, udara bertekanan dan kontrol cairan umum. Itu batang yang diperpanjang sangat berguna jika isolasi atau kedalaman pemasangan membuat batang katup standar sulit dilakukan akses.

Sebelum pemilihan, konfirmasikan tekanan kerja, suhu, media, ukuran katup, jenis sambungan, dan ketersediaan ruang instalasi. Kompatibilitas material harus diperiksa untuk bodi, bola, batang, dan dudukan.

Pertanyaan Umum

1. Berapa tekanan kerja maksimum dari 3PC Carbon Steel Ball Valve 2000WOG?

Data produk mencantumkan tekanan maksimum 1975PSI. Tekanan kerja sebenarnya yang diijinkan harus dikonfirmasi sesuai dengan ukuran katup, suhu, medium dan peringkat suhu-tekanan yang berlaku.

2. Batang memanjang digunakan untuk apa?

Batang yang diperpanjang digunakan untuk pipa berinsulasi, instalasi terkubur, dan lokasi pengoperasian katup titik perlu diposisikan jauh dari sambungan pipa.

3. Koneksi thread apa yang tersedia?

Koneksi berulir NPT dan BSP tersedia. Sambungan harus dipilih sesuai dengan standar pipa dan persyaratan instalasi.

4. Bisakah bahan katup disesuaikan?

Ya. Bahan badan, bola, batang, dudukan, dan penyegel lainnya dapat disuplai sesuai dengan media dan tekanan yang diperlukan dan suhu.

5. Dokumen apa saja yang bisa diserahkan?

Laporan pengujian material dan inspeksi yang berlaku atau dokumen produk dapat diberikan sesuai dengan katup konfigurasi dan persyaratan pesanan. Dokumentasi ISO 9001 dan CE tersedia untuk konfigurasi yang berlaku.

6. Bagaimana katup dikemas untuk ekspor?

Katup tersebut dikemas dalam karton bergelombang dan kotak kayu lapis untuk pengiriman ekspor. Spesifikasi kemasan bisa disesuaikan dengan ukuran katup, kuantitas dan kebutuhan transportasi.
