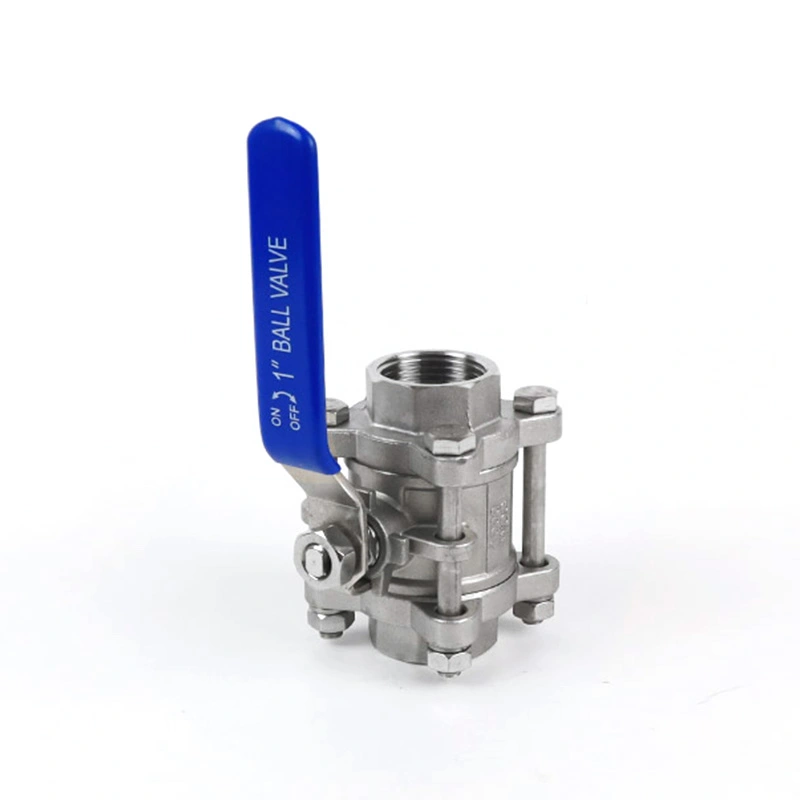

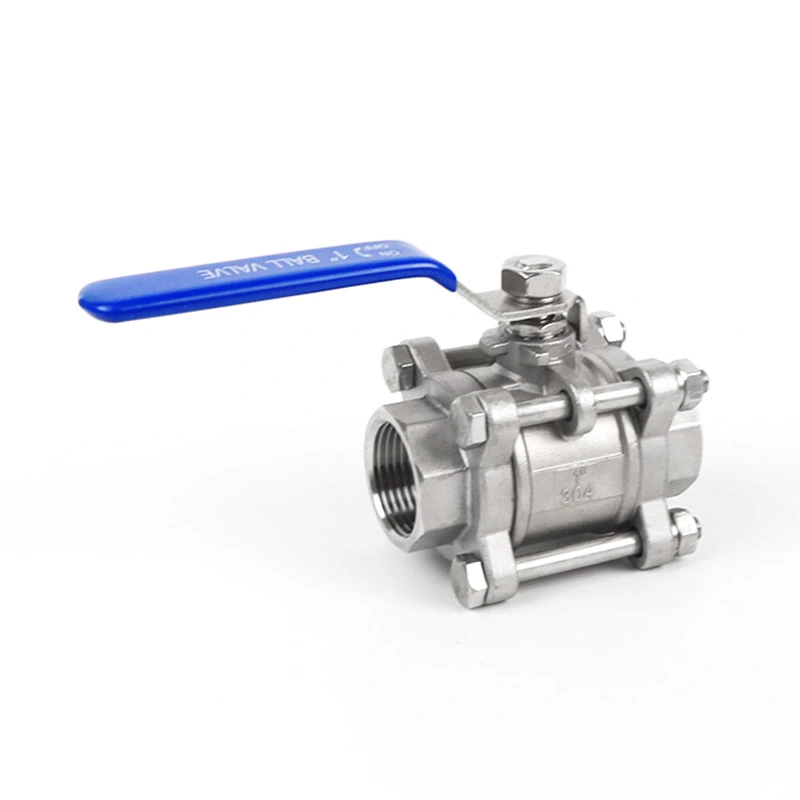

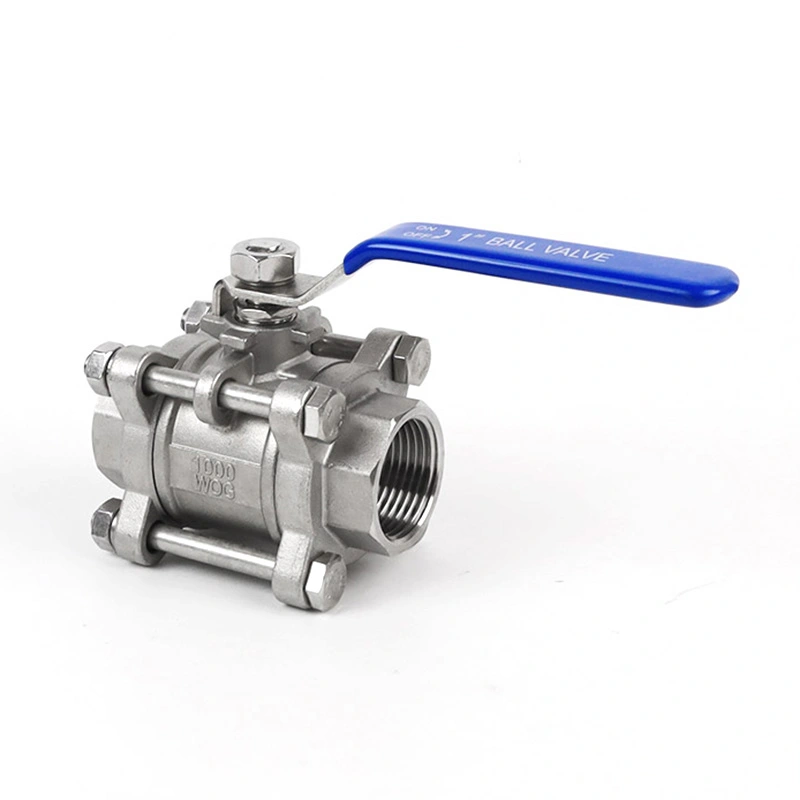

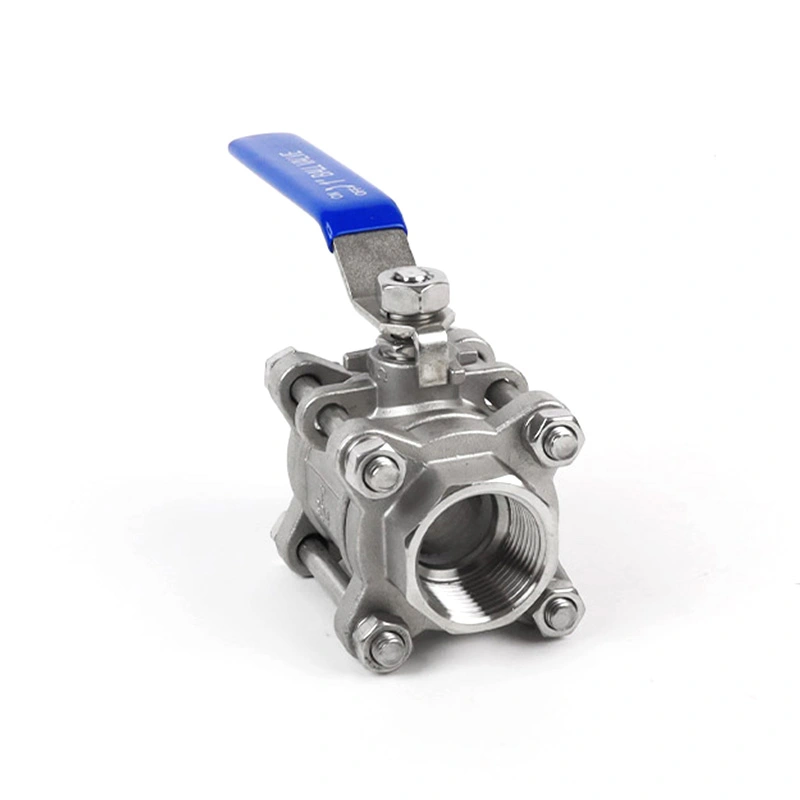

3PC Katup Bola Tugas Berat dengan Perangkat Pengunci

Katup Bola Tugas Berat Shangtai 3PC dengan Perangkat Pengunci dirancang untuk sistem pipa industri yang memerlukan penghentian yang aman dan pengoperasian manual yang terkontrol. Konstruksi tiga bagian menyediakan akses ke komponen internal untuk pemeliharaan, sementara pegangan yang dapat dikunci membantu mencegah pengoperasian katup yang tidak diinginkan. Konfigurasi dudukan, segel, tekanan, dan suhu yang berbeda dapat disediakan sesuai dengan media kerja dan persyaratan aplikasi.

Keuntungan

1. Konstruksi Tiga Bagian Tugas Berat

Bodi tiga bagian yang diperkuat dirancang untuk layanan pipa industri yang memerlukan konstruksi katup yang kuat. Desain tiga bagian juga memungkinkan katup dibuka untuk pemeriksaan atau pemeliharaan tanpa melepaskan seluruh badan katup dari pipa.

2. Pegangan yang Dapat Dikunci untuk Operasi Terkendali

Perangkat pengunci terintegrasi membantu menjaga pegangan pada posisi katup yang dipilih dan mengurangi risiko pengoperasian yang tidak disengaja atau tidak sah. Fitur ini berguna dalam sistem industri di mana posisi katup perlu dikontrol selama pengoperasian atau pemeliharaan.

3. Desain Batang Anti Ledakan

Batang ditahan secara internal untuk membantu mencegah ejeksi batang ketika katup berada di bawah tekanan. Konstruksi ini memberikan fitur keselamatan tambahan untuk layanan on/off industri.

4. Pilihan Bahan Stainless Steel

Konfigurasi material standar mencakup opsi SS316 dan SS304 untuk bodi, bola, batang, dan komponen lainnya. PTFE digunakan untuk dudukan bola, cincin gesekan, dan pengepakan batang dalam konfigurasi yang tercantum. Pemilihan material harus disesuaikan dengan media kerja, tekanan, dan suhu.

5. Kemampuan Tekanan dan Suhu

Katup ditentukan dengan kelas tekanan CL150, tekanan maksimum 540 PSI, dan kisaran suhu -25℃ hingga 150℃ sesuai dengan konfigurasi yang tercantum. Tekanan kerja sebenarnya yang diijinkan harus diperiksa terhadap kondisi suhu tekanan yang berlaku sebelum pemilihan.

6. Pabrik Manufaktur dan Pengendalian Mutu

Shangtai mengelola produksi katup, permesinan, perakitan, inspeksi, dan pengujian tekanan di pabriknya. Dokumentasi material dan sertifikat CE dan ISO 9001 yang berlaku dapat diberikan sesuai dengan persyaratan produk dan pesanan.

Dimensi Utama

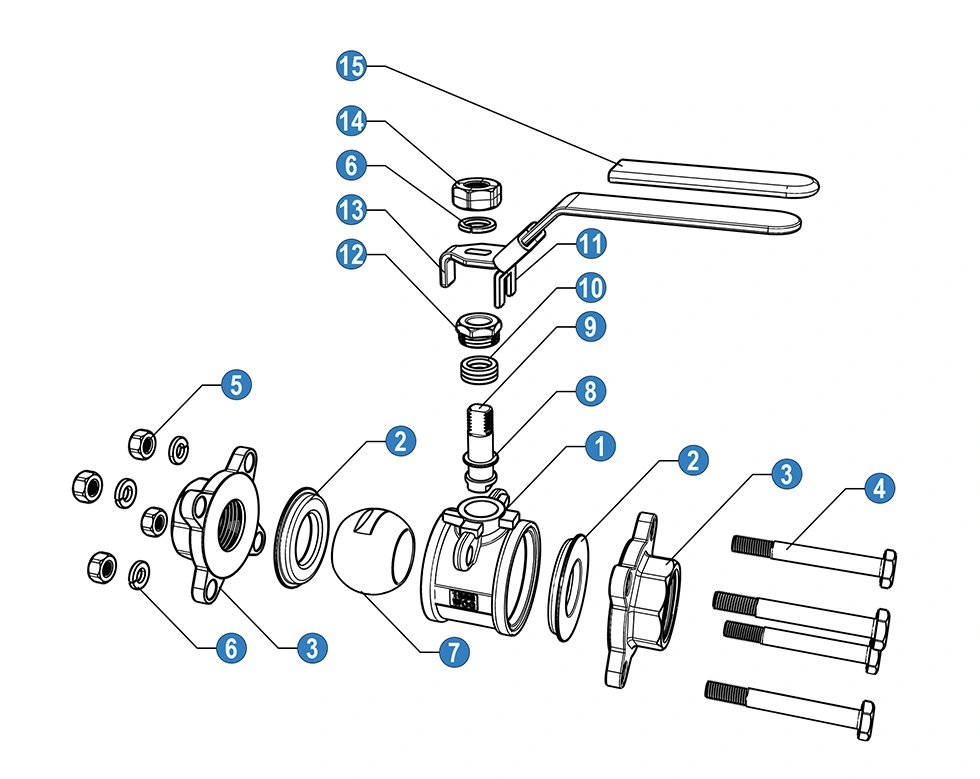

Bahan dan Komponen

* N : Ujung benang sesuai ANSI B 2.1 NPT

* B: Thread berakhir sesuai BS21 BSP

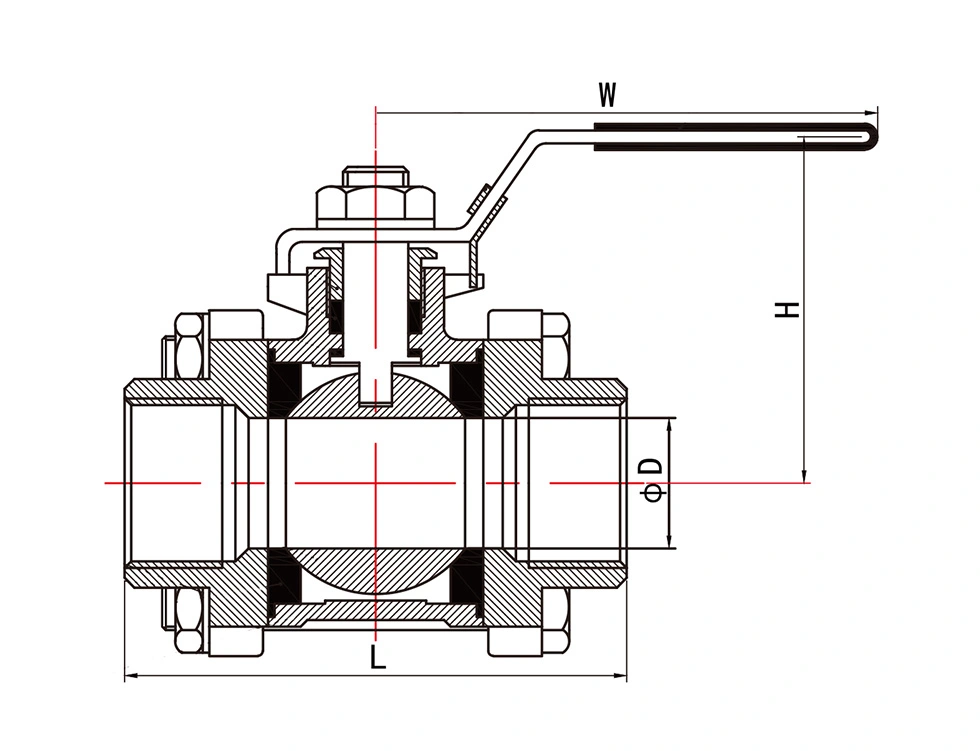

Dimensi Umum

Nilai Kv

Kv (m3/h) = Kecepatan aliran air dalam meter kubik per jam yang akan menghasilkan penurunan tekanan sebesar 1 bar melintasi katup.

Aplikasi

Katup Bola Tugas Berat 3PC dengan Perangkat Pengunci cocok untuk aplikasi pipa dan peralatan industri yang memerlukan penghentian manual dan pengoperasian katup terkontrol, termasuk:

Minyak & Gas

Pengolahan Kimia

Pabrik Petrokimia

Pengolahan Air

Sistem Tenaga & Utilitas

HVAC & Saluran Pipa Industri

Sistem Udara Terkompresi

Kelautan & Pembuatan Kapal

Pertanyaan Umum

1. Apa itu Katup Bola Tugas Berat 3PC dengan Perangkat Pengunci?

Ini adalah katup bola tiga bagian yang dirancang untuk layanan hidup/mati industri dan dilengkapi dengan perangkat pengunci pada pegangannya. Konstruksi tiga bagian memungkinkan akses ke komponen katup internal untuk inspeksi dan pemeliharaan.

2. Apa tujuan dari alat pengunci?

Perangkat pengunci membantu mengamankan pegangan pada posisi terbuka atau tertutup yang dipilih dan mengurangi kemungkinan pengoperasian katup yang tidak diinginkan selama servis atau pemeliharaan normal.

3. Berapa tekanan dan suhu yang dapat ditangani katup ini?

Konfigurasi yang tercantum memiliki kelas tekanan CL150, tekanan maksimum 540 PSI, dan kisaran suhu -25℃ hingga 150℃. Tekanan sebenarnya yang diijinkan harus dikonfirmasikan sesuai dengan ukuran katup, suhu, medium, dan tingkat suhu tekanan yang berlaku.

4. Bahan apa saja yang tersedia?

Konfigurasi yang tercantum menggunakan komponen SS316 dan SS304, dengan PTFE digunakan untuk dudukan bola, cincin gesekan, dan pengepakan batang. Opsi material lain mungkin tersedia tergantung pada media pengoperasian dan persyaratan aplikasi.

5. Standar koneksi apa yang tersedia?

Katup tersedia dengan ujung berulir NPT dan BSP. Ujung ulir NPT mengikuti ANSI B 2.1 NPT, sedangkan ujung ulir BSP mengikuti BS21 BSP sesuai spesifikasi yang disediakan.

6. Berapa nilai Kv sebuah katup bola?

Kv menunjukkan laju aliran air dalam meter kubik per jam yang menghasilkan penurunan tekanan sebesar 1 bar melintasi katup. Nilai Kv yang tercantum dapat digunakan sebagai referensi ketika mengevaluasi kapasitas aliran untuk ukuran katup yang berbeda.

7. Dapatkah katup disesuaikan untuk aplikasi yang berbeda?

Ya. Shangtai dapat mendiskusikan berbagai konfigurasi bodi, dudukan, segel, tekanan, suhu, sambungan, dan material sesuai dengan media kerja dan persyaratan aplikasi. Bahan lain tersedia berdasarkan permintaan.

8. Standar apa yang digunakan untuk katup?

Spesifikasi yang diberikan merujuk pada ASME B16.34 untuk desain dan manufaktur serta peringkat suhu tekanan, sedangkan API 598 digunakan untuk pengujian dan inspeksi. Standar yang berlaku harus dikonfirmasi untuk konfigurasi dan urutan katup tertentu.

9. Apakah dokumen material dan kualitas dapat diberikan?

Ya. Dokumentasi material dan sertifikat CE dan ISO 9001 yang berlaku dapat diberikan sesuai dengan konfigurasi produk dan persyaratan pesanan.

10. Apakah Shangtai adalah produsennya?

Ya. Shangtai memproduksi katup dan mengelola produksi, permesinan, perakitan, inspeksi, dan proses pasokan terkait di pabriknya di Wenzhou, Tiongkok.
