Port L Katup Bola Tiga Arah

Port L Katup Bola Tiga Arah ini memiliki ujung las butt yang diperpanjang untuk pipa berinsulasi, instalasi terkubur, dan tata letak perpipaan yang memerlukan jarak pengelasan tambahan. Ujung yang diperpanjang memberikan lebih banyak ruang kerja selama pengelasan pipa dan membantu menjauhkan panas pengelasan dari komponen internal katup saat pemasangan yang benar prosedur diikuti.

Bodi 3 bagian menyediakan akses ke komponen internal untuk pemeriksaan, penggantian segel, dan pemeliharaan setelahnya pipa telah diisolasi dan dikurangi tekanannya. Jalur aliran L-port cocok untuk pengalihan atau peralihan yang kompatibel media antara cabang pipa yang berbeda. Katup dapat digunakan dalam petrokimia, minyak dan gas, energi panas dan sistem pengolahan air, dengan konfigurasi penyegelan yang dipilih sesuai dengan media pengoperasian, tekanan dan suhu.

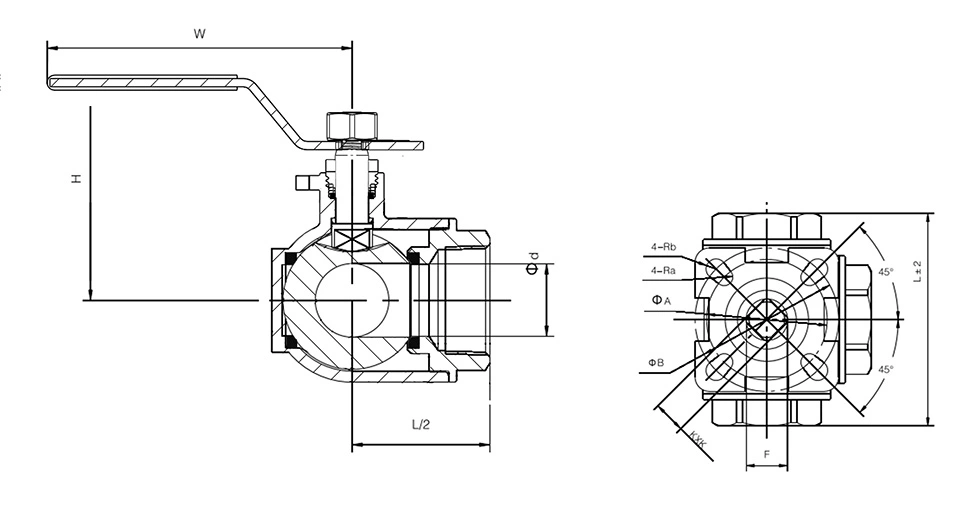

Dimensi Utama

* N : Ujung benang sesuai ANSI B 2.1 NPT
* B: Thread berakhir sesuai BS21 BSP

Keunggulan Produk

Jalur Aliran L-Port untuk Kontrol Aliran Tiga Arah

ItuPort L Katup Bola Tiga Arahmenggunakan konfigurasi aliran L-port untuk beralih atau mengalihkan media yang kompatibel antara cabang pipa yang terhubung. Jalur aliran harus dipilih sesuai kebutuhan susunan perpipaan dan fungsi pengoperasiannya, menjadikan konfigurasi ini cocok untuk aplikasi yang bersifat terarah kontrol aliran diperlukan.

Desain Ujung Las Butt yang Diperluas

Ujung las butt yang diperpanjang memberikan jarak pengelasan tambahan antara badan katup dan pipa. Ini Konfigurasi ini berguna untuk saluran pipa berinsulasi, instalasi terkubur, dan tata letak perpipaan yang membutuhkan jarak ekstra diperlukan di sekitar katup. Prosedur pengelasan yang benar harus diikuti untuk mengontrol masukan panas dan melindungi komponen internal katup.

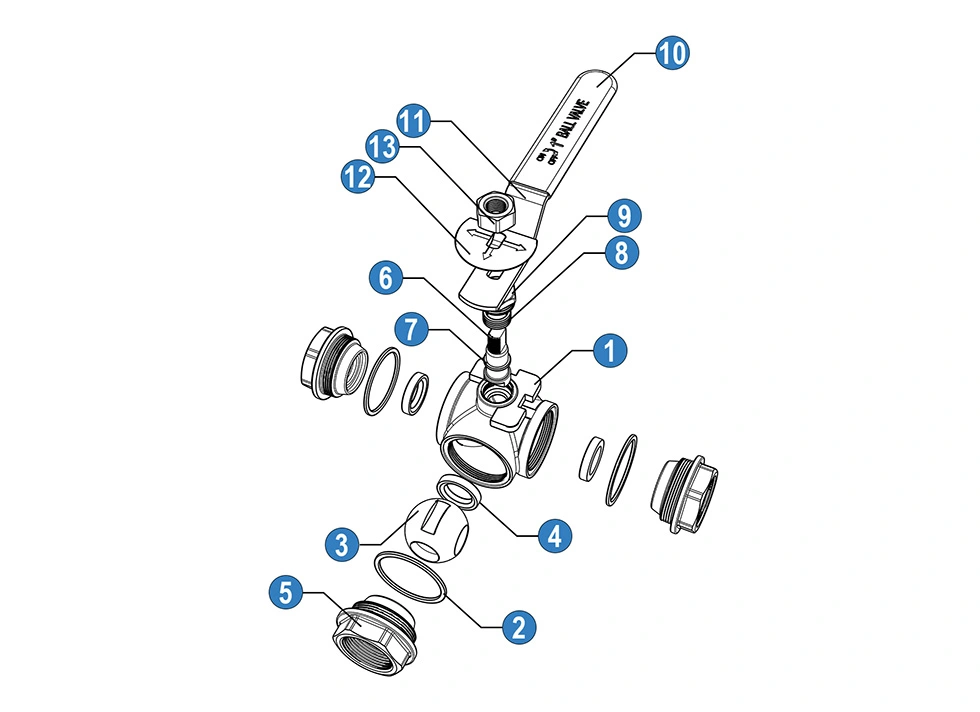

Konstruksi Tiga Bagian untuk Pemeliharaan

Bodi tiga bagian memungkinkan katup dibuka untuk pemeriksaan dan penggantian komponen internal yang dapat diservis setelah pipa diisolasi dan dikurangi tekanannya. Konstruksi ini dapat mempermudah perawatan bila berkala pemeriksaan bola, kursi atau segel diperlukan.

Inspeksi Kualitas

1. Verifikasi Bahan Baku

Material baja tahan karat dapat diperiksa oleh PMI dan prosedur verifikasi material terkait sesuai dengan persyaratan pemesanan yang berlaku. Identifikasi material dan dokumentasi juga dapat disimpan untuk konfigurasi memerlukan kemampuan penelusuran.

2. Inspeksi Dimensi Ujung Las

Ujung las yang diperpanjang diperiksa untuk mengetahui dimensi utama seperti panjang ujung, geometri kemiringan, ketebalan dinding, dan lain-lain keselarasan. Pemeriksaan ini membantu memastikan bahwa dimensi katup kompatibel dengan sambungan pipa yang ditentukan.

3. Uji Hidrostatis dan Penyegelan

Pengujian katup meliputi pengujian cangkang hidrostatik dan pengujian kinerja penyegelan sesuai dengan yang berlaku persyaratan pemeriksaan. Kondisi pengujian dan kriteria penerimaan harus dikonfirmasi sesuai dengan katup spesifikasi dan standar yang berlaku.

4. Pemeriksaan Akhir

Sebelum pengemasan, katup yang sudah jadi diperiksa penampilan, perakitan bodi, kondisi ujung las, dan pengoperasiannya fungsi. Identifikasi produk dan dokumentasi yang diperlukan juga dapat diperiksa berdasarkan spesifikasi pesanan.

Kemasan

Katup disiapkan untuk pengangkutan ekspor dengan kemasan pelindung yang sesuai dengan ukuran katup dan metode pengiriman. Karton bergelombang dan kotak kayu lapis dapat digunakan untuk melindungi badan katup dan ujung las yang diperpanjang dari benturan, kompresi dan kerusakan penanganan. Ujung las dilindungi secara terpisah untuk membantu mencegah kerusakan pada permukaan miring selama transportasi.

Pertanyaan Umum

1. Apa fungsi konfigurasi aliran L-port?

Konfigurasi L-port digunakan untuk mengalihkan atau mengalihkan aliran antar cabang pipa yang terhubung. Aliran sebenarnya pengaturannya tergantung pada konfigurasi pelabuhan dan tata letak perpipaan yang diperlukan, sehingga arah alirannya harus demikian dikonfirmasi sebelum memesan.

2. Dapatkah Anda memberikan parameter produk secara rinci?

Ya. Gambar produk, informasi dimensi dan spesifikasi teknis dapat diberikan sesuai dengan katup konfigurasi dan persyaratan proyek. Dimensi sambungan, peringkat tekanan, kisaran suhu, dan material spesifikasi harus dikonfirmasi sebelum produksi.

3. Dapatkah katup disesuaikan untuk kondisi servis yang berbeda?

Ya. Kombinasi material, komponen penyegelan, dimensi yang diperluas, dan detail konfigurasi lainnya dapat dilakukan dipertimbangkan sesuai dengan media operasi, tekanan, suhu dan persyaratan pemasangan. Bahan lainnya tersedia berdasarkan permintaan jika berlaku.

4. Informasi apa yang harus diberikan saat meminta penawaran?

Harap berikan ukuran katup yang diperlukan, peringkat tekanan, standar koneksi, suhu pengoperasian, medium, aliran pengaturan dan persyaratan aktuator jika otomatisasi diperlukan. Gambar saluran pipa atau informasi aplikasi juga bisa membantu mengonfirmasi konfigurasi yang sesuai.

5. Bisakah saya mengunjungi pabrik Shangtai?

Kunjungan pabrik dapat diatur di fasilitas produksi Wenzhou dengan perjanjian. Pengunjung dapat mendiskusikan katup spesifikasi, persyaratan produksi dan kondisi aplikasi dengan tim teknis atau penjualan yang relevan.
