Wawasan Teknis: Katup Bola Platform Tinggi 2-Piece 2000 WOG - Fitur Desain & Lingkungan Aplikasi

Pipa saluran keluar bertekanan sedang dari stasiun pengatur tekanan gas kota beroperasi pada tekanan desain 4,0 MPa. Sistem ini memerlukan integrasi dengan sistem SCADA untuk pengiriman jarak jauh dan penghentian darurat. Katup harus tidak menimbulkan kebocoran eksternal, interval bebas perawatan yang panjang, dan mendukung servis in-line untuk menghindari gangguan pasokan gas ke distrik tersebut.

Katup bola platform tinggi 2 bagian WOG 2000 dari CF8 (baja tahan karat 304) dengan ujung berulir NPT dan kursi yang diperkuat RPTFE dipilih, dilengkapi dengan aktuator listrik tahan ledakan yang dipasang langsung. Peringkat tekanan katup jauh melebihi tekanan operasi sebenarnya.

• Badan katup dan seal beroperasi dalam kondisi tegangan rendah jangka panjang, sehingga sangat mengurangi creep seal. Kehidupan pelayanan diperpanjang lebih dari50%dibandingkan dengan katup bola PN40 standar.

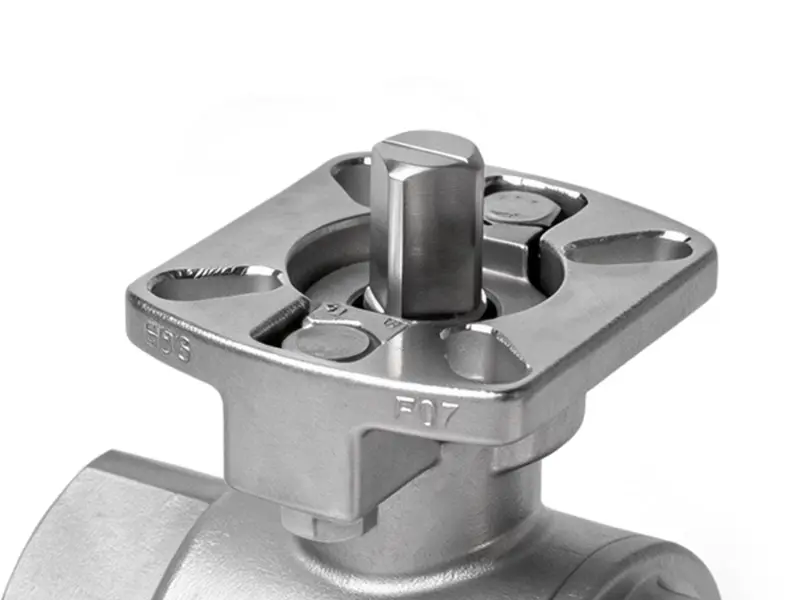

• Platform tinggi standar ISO 5211 memungkinkan pemasangan aktuator langsung tanpa braket adaptor, sehingga mempersingkat waktu pemasangan30%dan memastikan koaksialitas yang lebih tinggi untuk akurasi kendali jarak jauh yang stabil.

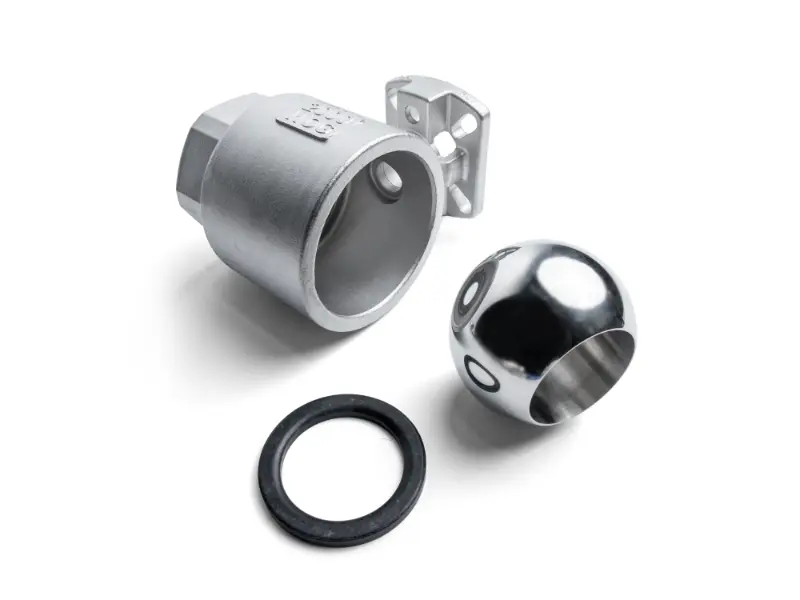

• Desain bodi terpisah 2 bagian mendukung pembongkaran in-line dan penggantian segel tanpa memotong saluran pipa, sehingga mengurangi waktu henti pemeliharaan di distrik sebesar70%.
• Struktur penyegelan dua arah bola mengambang menghasilkan nol kebocoran eksternal, memastikan transmisi gas yang aman dan mematuhi spesifikasi desain gas perkotaan.

Cabang bertekanan tinggi dari sistem sirkulasi air pendingin di kilang besar beroperasi pada 2,5 MPa, dengan guncangan palu air yang terputus-putus di dalam pipa. Katup bola PN25 standar asli sering mengalami kebocoran dudukan dan deformasi bodi, serta memerlukan pemotongan pipa untuk pemeliharaan yang menyebabkan penghentian produksi.

Diganti dengan katup bola platform tinggi 2 bagian WOG 2000 dari baja karbon WCB, dilengkapi jalur aliran port penuh dan dipasangkan dengan aktuator pneumatik untuk kontrol hidup/mati terprogram.

• Badan katup tugas berat WOG 2000 menawarkan ketahanan palu air yang jauh lebih unggul daripada katup PN25 standar, tahan terhadap palu air seketika hingga10 MPatanpa deformasi tubuh atau kegagalan segel.
• Desain port penuh menciptakan kehilangan tekanan kurang dari0,03 MPa, mengurangi beban pompa sirkulasi sebesar5%dan memberikan penghematan energi jangka panjang yang signifikan.
• Aktuator pneumatik yang dipasang langsung pada platform tinggi merespons dalam waktu kurang dari1 detik, cocok untuk operasi peralihan terprogram yang sering.
• Badan katup 2 bagian memungkinkan pembongkaran cepat untuk membersihkan kerak dan serpihan dari inti bola, menggandakan efisiensi perawatan tanpa pemotongan pipa atau penghentian produksi.

Pendingin air tipe sekrup di kompleks komersial besar menggunakan zat pendingin R134a, dengan saluran utama beroperasi pada 1,8 MPa. Katup harus memiliki kinerja penyegelan yang sangat baik untuk mencegah kebocoran zat pendingin, dan kompatibel dengan aktuator listrik untuk kontrol kelompok melalui sistem otomasi gedung (BAS).

Katup bola platform tinggi 2 bagian WOG 2000 dari baja tahan karat CF8, dengan kursi penyegel pendingin khusus dan aktuator listrik kompak yang dipasang langsung.

• Badan katup bertekanan tinggi dengan penyegelan presisi mencapai nol kebocoran zat pendingin, menghilangkan kehilangan kapasitas pendinginan dan masalah emisi lingkungan.
• Antarmuka platform tinggi ISO 5211 yang terstandarisasi meningkatkan efisiensi perakitan batch chiller30%. Aktuator dapat dipertukarkan secara universal tanpa adaptor khusus untuk memudahkan penggantian purna jual.
• Struktur 2 bagian memudahkan pembongkaran dan pemeliharaan selama perombakan besar-besaran chiller tanpa merusak las pipa, sehingga mengurangi biaya pemeliharaan sebesar40%.
• Tekanan pengoperasian jauh di bawah nilai nominal memperlambat penuaan seal secara signifikan, sehingga memperpanjang interval bebas perawatan hingga lebih3 tahun.

Jalur transfer bahan baku surfaktan di pabrik kimia harian beroperasi pada 1,6 MPa, dengan media yang agak korosif. Katup harus mendukung kendali jarak jauh, mudah dibongkar dan dibersihkan, serta memenuhi persyaratan kebersihan untuk pergantian batch.

Katup bola platform tinggi 2 bagian WOG 2000 dalam CF8M (baja tahan karat 316) dengan desain port penuh, dudukan PTFE, dan aktuator pneumatik tahan ledakan.

• Bodi baja tahan karat 316 tahan terhadap korosi ringan. Desain pelabuhan penuh tidak memiliki zona mati aliran, sehingga mengurangi penumpukan dan kerusakan material untuk memenuhi persyaratan kebersihan produksi bahan kimia sehari-hari.
• Pengoperasian dengan tekanan rendah dalam jangka panjang dalam kondisi penurunan daya menghilangkan risiko perembesan media dan kontaminasi silang antar pergantian batch.
• Aktuator pneumatik tahan ledakan yang dipasang langsung pada platform tinggi ISO secara langsung memenuhi persyaratan perlindungan ledakan bengkel kimia tanpa modifikasi tambahan.
• Desain terpisah 2 bagian memungkinkan pembongkaran cepat untuk pembersihan dan sterilisasi internal, mengurangi waktu pembersihan pergantian batch sebesar60%.

Sistem Clean-in-Place (CIP) bersuhu tinggi di pabrik pembuatan minuman beroperasi pada 3,0 MPa, dengan bahan pembersih basa 80°C. Katup harus tahan terhadap suhu dan korosi, memberikan penyegelan yang andal, mendukung kontrol program otomatis, dan mematuhi standar GMP makanan.

Katup bola platform tinggi 2 bagian WOG 2000 food grade dari baja tahan karat CF8, dilengkapi dengan kursi suhu tinggi yang diperkuat RPTFE dan aktuator pneumatik sanitasi yang dipasang langsung.

• Tekanan pengoperasian 3,0 MPa jauh di bawah peringkat nominal WOG tahun 2000, sehingga memberikan cadangan tekanan yang cukup bahkan pada suhu tinggi, tanpa risiko kegagalan segel atau deformasi bodi.
• Kursi yang diperkuat RPTFE menawarkan ketahanan suhu dan bahan kimia yang unggul, dengan masa pakai kursi PTFE standar dua kali lebih lama, tahan terhadap gerusan terus menerus oleh cairan pembersih bersuhu tinggi.
• Desain pemasangan langsung platform tinggi tidak menciptakan zona mati higienis pada antarmuka katup aktuator, mudah dibersihkan dan didisinfeksi, sepenuhnya sesuai dengan persyaratan sertifikasi GMP industri makanan.
• Badan katup 2 bagian memungkinkan pembongkaran cepat untuk pemeriksaan kebersihan internal tanpa melepas seluruh pipa, sehingga menyederhanakan pemeriksaan dan pemeliharaan rutin.
