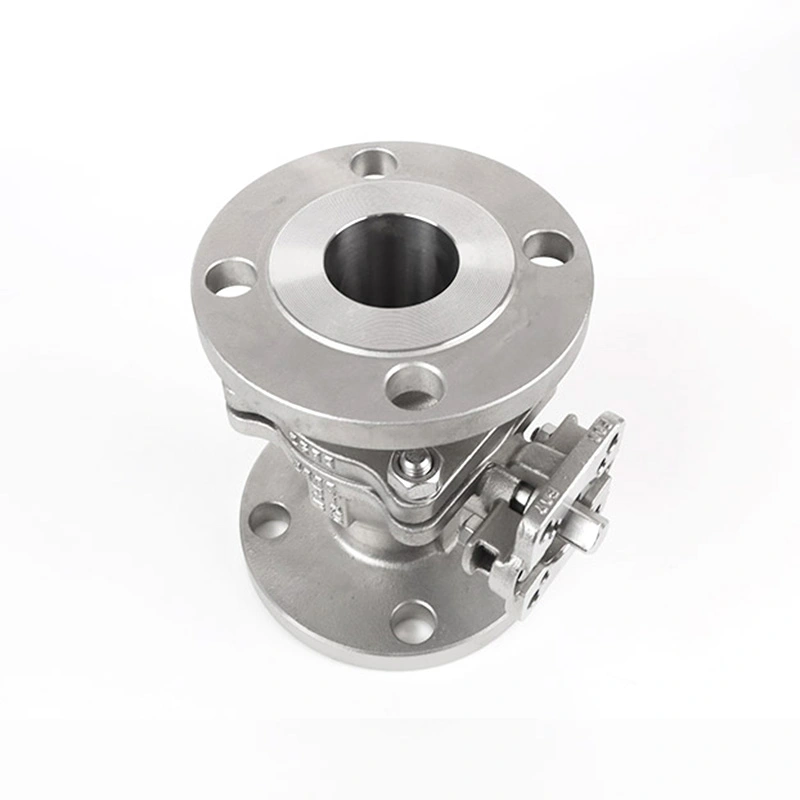

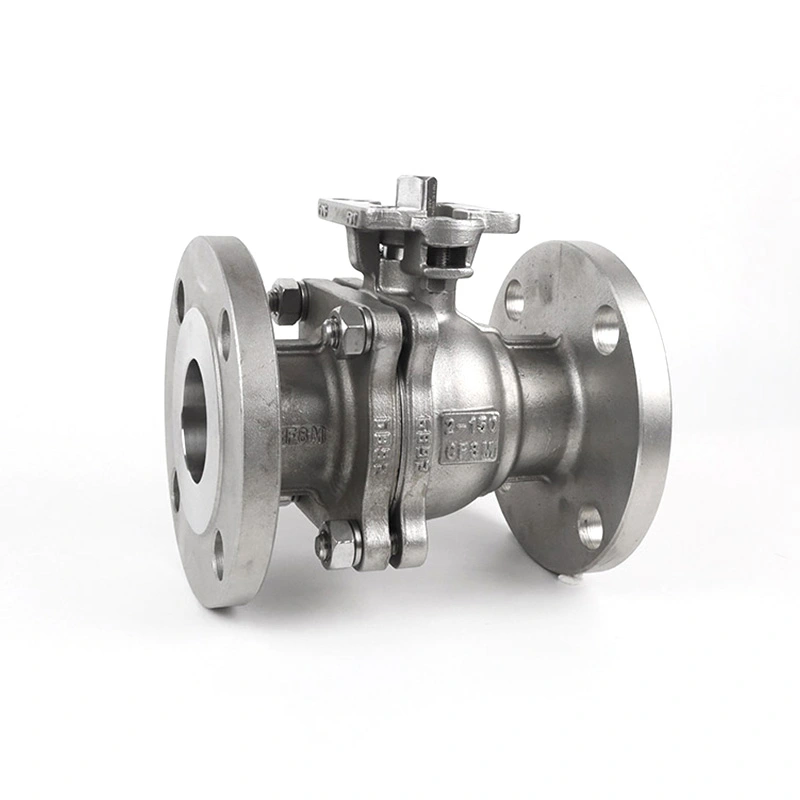

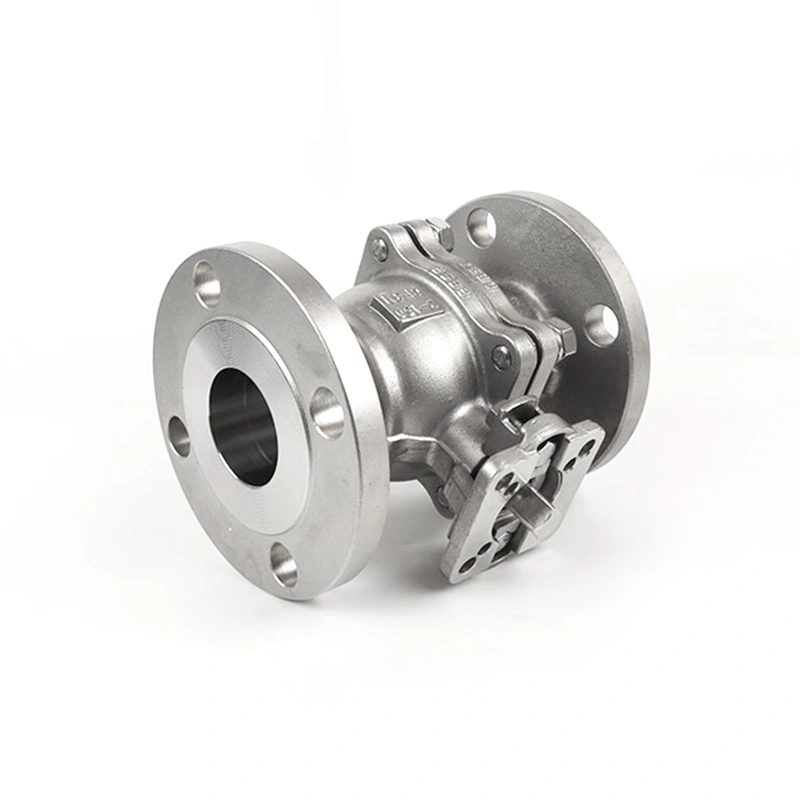

Katup Bola Bergelang ANSI Kelas 150 dengan Basis ISO 5211 untuk Aktuator

Untuk isolasi pipa otomatis, konfigurasi katup harus sesuai dengan standar perpipaan, kelas tekanan, dimensi sambungan, dan antarmuka aktuator. Katup Bola Bergelang Kelas 150 ANSI dengan Basis Aktuator ISO 5211 menggabungkan sambungan flensa Kelas 150 dengan antarmuka pemasangan ISO 5211, memungkinkan katup dikonfigurasikan untuk pengoperasian manual atau penggerak pneumatik dan listrik putaran sebagian. Kombinasi katup dan aktuator yang sebenarnya harus dipilih sesuai dengan torsi yang diperlukan, kondisi pengoperasian, dan konfigurasi pipa.

Shangtai memproduksi katup bola industri di Wenzhou, Zhejiang, Cina. Produksi meliputi permesinan, perakitan, dan pengujian tekanan, dengan persyaratan material dan dimensi diperiksa sesuai dengan spesifikasi produk yang berlaku. Gambar, persyaratan material, dan informasi aktuator dapat ditinjau ketika konfigurasi katup tertentu diperlukan.

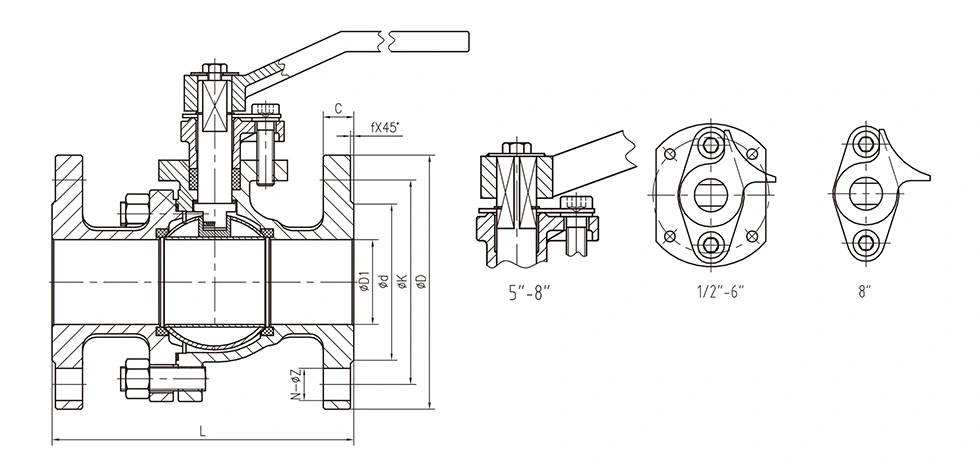

Dimensi Utama

Konstruksi Katup dan Antarmuka Aktuator

Katup menggunakan badan bergelang untuk sambungan ke flensa pipa RF yang kompatibel. Bodi baja tahan karat 316, bola F316, dan batang F316 yang tercantum dalam spesifikasi utama menyediakan konfigurasi material utama, sedangkan dudukan RPTFE ditujukan untuk aplikasi yang material dudukannya kompatibel dengan media pengoperasian dan suhu.

Basis pemasangan ISO 5211 menyediakan antarmuka standar untuk memasang aktuator putaran sebagian yang kompatibel atau pengaturan pemasangan perantara. ISO 5211 menetapkan flensa pemasangan aktuator dan dimensi komponen penggerak, sehingga antarmuka aktuator harus disesuaikan dengan ukuran pemasangan katup dan torsi pengoperasian yang diperlukan, bukan dipilih berdasarkan ukuran katup saja.

Untuk servis otomatis, torsi katup, keluaran aktuator, antarmuka pemasangan, arah putaran, dan ketersediaan daya atau pasokan udara semuanya harus dikonfirmasi sebelum perakitan. Sakelar batas, katup solenoid, positioner, dan aksesori kontrol lainnya dapat dipilih sesuai dengan sistem otomasi.

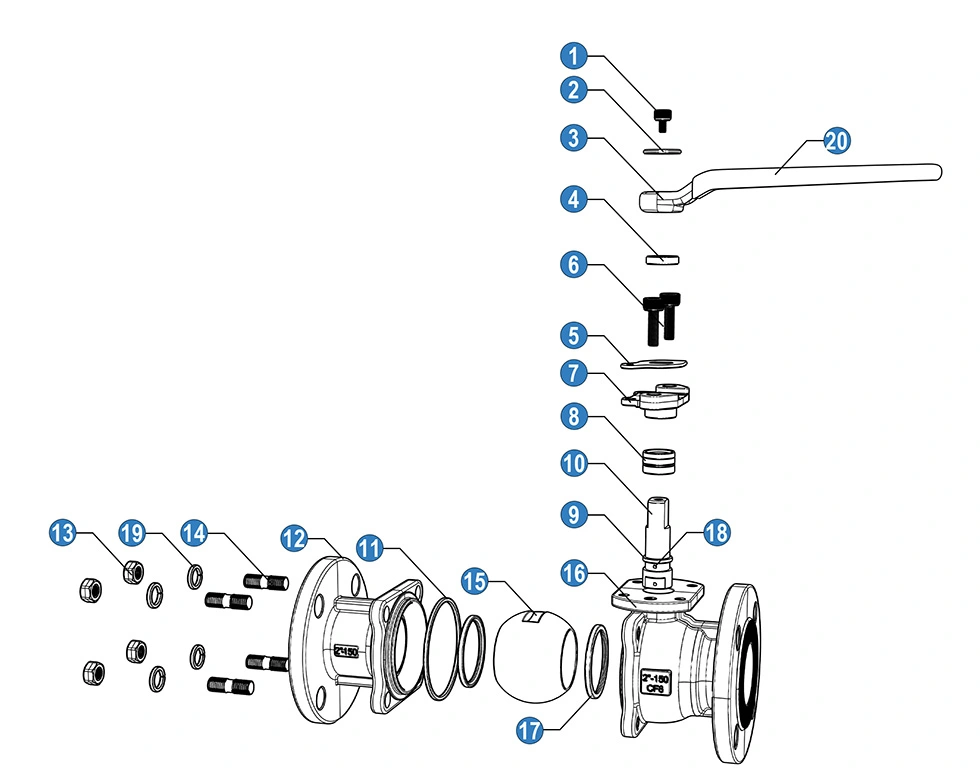

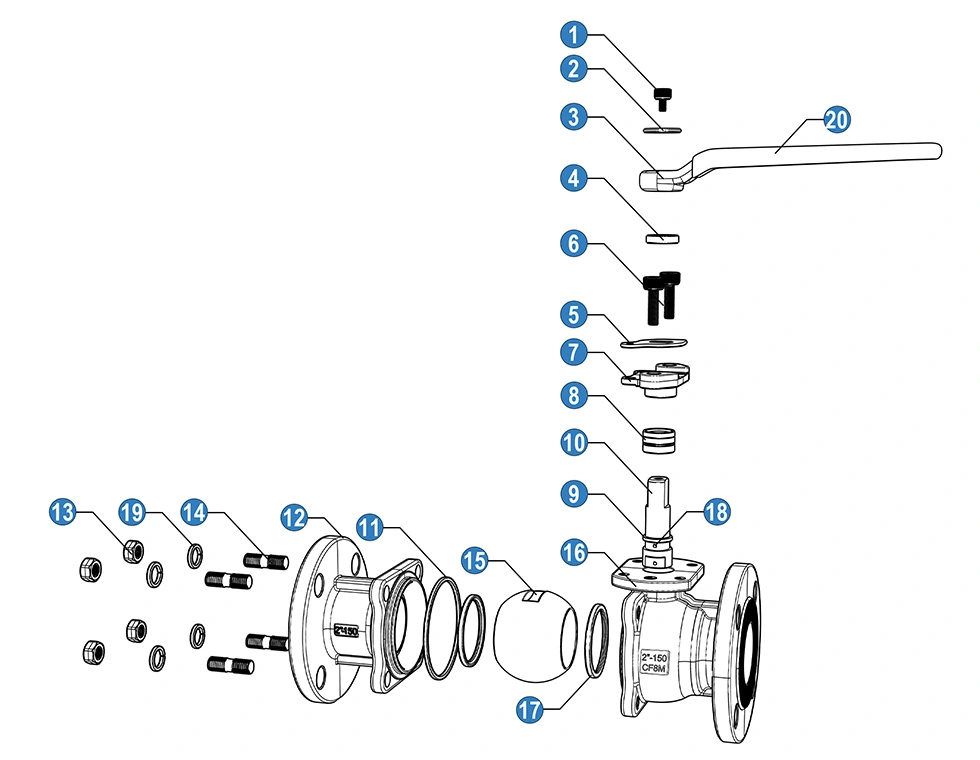

Konfigurasi Bahan dan Komponen

Daftar komponen di atas mewakili satu konfigurasi material. Spesifikasi produk juga menyediakan konfigurasi baja tahan karat 316, sehingga komponen yang dibasahi dapat dipilih sesuai dengan ketahanan korosi dan kondisi servis yang diperlukan. Pemilihan bahan harus dikonfirmasikan terhadap spesifikasi pembelian sebenarnya dan persyaratan kompatibilitas cairan.

Dimensi Umum:

Fitur Utama

Sambungan Pipa Bergelang Kelas 150

Konfigurasi ujung flensa RF menyediakan sambungan baut antara katup dan pipa. Ukuran flensa, susunan lubang baut, tipe permukaan dan dimensi terkait harus disesuaikan dengan flensa pipa kawin sebelum pemasangan. ASME B16.5 mencakup flensa pipa dan alat kelengkapan flensa di NPS 1/2 hingga NPS 24 dan mencakup dimensi flensa Kelas 150 dan persyaratan suhu tekanan.

Pemasangan Aktuator ISO 5211

Antarmuka pemasangan aktuator ditujukan untuk otomatisasi putaran sebagian. ISO 5211 mendefinisikan dimensi antarmuka attachment dan dimensi komponen penggerak yang digunakan untuk menghubungkan aktuator yang kompatibel ke katup industri. Oleh karena itu, ukuran pemasangan dan keluaran aktuator harus diperiksa bersama dengan torsi pengoperasian katup.

Komponen Batas Tekanan Baja Tahan Karat

Spesifikasi utamanya menggunakan ASTM A351 CF8M (316) untuk bodi, ASTM A182 F316 untuk bola dan batang, serta RPTFE untuk jok. Kombinasi bahan ini dapat dipertimbangkan untuk air, minyak, gas dan media kompatibel lainnya dimana bahan yang dipilih memenuhi kondisi kimia dan suhu yang disyaratkan.

Operasi Menghidupkan/Mematikan Seperempat

Katup bola menggunakan mekanisme seperempat putaran untuk berpindah antara posisi terbuka dan tertutup. Hal ini terutama ditujukan untuk layanan isolasi daripada pembatasan berkelanjutan. Jika pengaturan aliran diperlukan, kesesuaian katup, dudukan dan kondisi pengoperasian harus dievaluasi sebelum pemilihan.

Konstruksi Antistatis

Daftar material mencakup perangkat antistatis untuk konfigurasi katup. Jika kinerja antistatis diperlukan oleh aplikasi, spesifikasi katup lengkap dan persyaratan pengujian yang berlaku harus dikonfirmasi dengan dokumentasi pesanan.

Aplikasi Khas

Pengolahan Air:Cocok untuk isolasi saluran air yang kompatibel, peralatan proses, dan skid perawatan yang memerlukan sambungan flensa.

Sistem Minyak dan Gas:Berlaku untuk pipa dan peralatan minyak dan gas yang kompatibel ketika material katup, kelas tekanan, dan konfigurasi penyegelan memenuhi persyaratan servis.

Pengolahan Kimia:Dapat digunakan untuk isolasi cairan proses ketika bahan bodi, bola, batang, dudukan, dan paking kompatibel secara kimia dengan media.

Peralatan Proses Industri:Antarmuka pemasangan aktuator memungkinkan katup untuk dimasukkan ke dalam selip otomatis, manifold, dan peralatan yang memerlukan kontrol buka/tutup jarak jauh.

Isolasi Pipa Umum:Cocok untuk sistem perpipaan industri yang memerlukan katup bola bergelang Kelas 150 dan pengoperasian pematian manual atau otomatis.

Seleksi Aktuator

Pemilihan aktuator harus didasarkan pada torsi pengoperasian katup yang dibutuhkan, bukan hanya pada ukuran pipa nominal. Ukuran katup, bahan dudukan, tekanan diferensial, medium, suhu, dan frekuensi pengoperasian semuanya dapat memengaruhi kebutuhan torsi.

Untuk aktuasi pneumatik, pastikan tekanan udara yang tersedia, torsi keluaran aktuator, posisi gagal, dan aksesori kontrol. Untuk penggerak listrik, periksa torsi yang diperlukan, catu daya, siklus pengoperasian, dan persyaratan umpan balik. Antarmuka pemasangan ISO 5211 juga harus sesuai dengan aktuator dan pengaturan kopling yang dipilih.

Pertimbangan Seleksi dan Pemasangan

Sebelum memesan, konfirmasikan ukuran nominal, kelas tekanan Kelas 150, dimensi flensa, permukaan RF, tekanan pengoperasian, suhu, medium dan bahan bodi serta trim yang diperlukan. Untuk katup otomatis, berikan jenis aktuator, torsi yang diperlukan, antarmuka pemasangan, dan persyaratan kontrol.

Sebelum pemasangan, periksa permukaan flensa dan ujung katup dari kerusakan atau kontaminasi. Sejajarkan flensa pasangan dengan benar dan kencangkan baut secara merata menggunakan paking yang sesuai dan prosedur pemasangan yang berlaku. Hindari memaksa pipa agar sejajar melalui badan katup.

Setelah pemasangan aktuator, verifikasi arah putaran dan batas buka/tutup sebelum mengoperasikan katup. Aktuator atau kotak roda gigi yang berat harus ditopang secara memadai jika diperlukan sehingga beban eksternal yang berlebihan tidak dialihkan ke antarmuka pemasangan katup.

Tindakan Pencegahan Penggunaan

Operasikan katup dalam batas tekanan dan suhu yang ditentukan. Nilai 285PSI dalam tabel produk tidak boleh dianggap sebagai tekanan universal yang diperbolehkan untuk setiap ukuran dan suhu; peringkat tekanan-suhu yang berlaku harus dikonfirmasi untuk konfigurasi sebenarnya.

Siram pipa sebelum dioperasikan untuk mengurangi kemungkinan kotoran masuk ke katup dan merusak permukaan dudukan atau perapat.

Jangan gunakan katup bola untuk pelambatan terus menerus kecuali penerapannya telah dievaluasi secara teknis untuk tempat duduk dan kondisi pengoperasian yang dipilih.

Sebelum perawatan, isolasi dan kurangi tekanan pipa dan pastikan katup aman untuk diservis. Untuk katup otomatis, putuskan atau isolasi daya aktuator atau sumber kendali sebagaimana disyaratkan oleh prosedur perawatan yang berlaku.

Inspeksi dan Dokumentasi Kualitas

Inspeksi produksi dapat mencakup verifikasi material, inspeksi dimensi, perakitan bodi, dan pengujian tekanan sesuai dengan persyaratan produk dan pesanan yang berlaku. API 598 digunakan untuk inspeksi katup dan persyaratan pengujian, sedangkan ASME B16.34 menangani desain katup, suhu tekanan, dan persyaratan dimensi yang relevan.

Untuk proyek yang memerlukan ketertelusuran, tingkat material, spesifikasi katup, persyaratan pengujian, dan konfigurasi aktuator harus dikonfirmasi sebelum produksi. Shangtai dapat meninjau gambar teknis dan informasi aplikasi ketika suatu proyek memerlukan konfigurasi katup dan otomasi tertentu.

Pertanyaan Umum

1. Untuk apa Katup Bola Bergelang ANSI Kelas 150 dengan Basis Aktuator ISO 5211 digunakan?

Katup Bola Bergelang Kelas 150 ANSI dengan Basis Aktuator ISO 5211 digunakan untuk isolasi hidup/mati dalam sistem perpipaan industri yang memerlukan sambungan flensa Kelas 150 dan antarmuka aktuator sebagian putaran. Ini dapat dikonfigurasi untuk pengoperasian manual atau kontrol otomatis tergantung pada ukuran katup, torsi pengoperasian, dan persyaratan sistem.

2. Apa perbedaan antara rating Kelas 150 dan tekanan maksimum yang tercantum dalam tabel?

Kelas 150 adalah sebutan kelas tekanan, sedangkan 285PSI yang tercantum adalah nilai tekanan maksimum spesifik produk. Tekanan kerja yang diijinkan harus dipastikan sesuai dengan ukuran katup, material, suhu dan nilai suhu-tekanan yang berlaku daripada berasumsi bahwa satu nilai tekanan berlaku untuk setiap kondisi pengoperasian.

3. Aktuator manakah yang dapat dipasang pada katup?

Aktuator putaran sebagian pneumatik dan listrik dapat dipertimbangkan ketika antarmuka pemasangan dan torsi keluarannya cocok dengan katup. Aktuasi hidrolik juga dapat dipertimbangkan untuk konfigurasi yang sesuai. Pemilihan aktuator harus mencakup persyaratan torsi, rotasi, pasokan daya atau udara, dan kontrol.

4. Mengapa RPTFE digunakan untuk dudukan katup?

RPTFE ditentukan sebagai bahan dudukan dalam konfigurasi produk yang disediakan. Kesesuaiannya tergantung pada media pengoperasian, tekanan dan suhu. Jika aplikasi melibatkan bahan kimia agresif atau suhu di luar kisaran yang ditentukan, bahan dudukan dan penyegel harus ditinjau ulang sebelum pemilihan.

5. Apa yang harus dikonfirmasi sebelum memesan katup bola bergelang?

Konfirmasikan ukuran katup, peringkat Kelas 150, standar dan permukaan flensa, media, tekanan, suhu, kombinasi bahan, dan metode pengoperasian. Untuk katup otomatis, jenis aktuator, torsi, ukuran pemasangan ISO 5211, dan persyaratan kontrol juga harus disediakan.

6. Apakah bahan katup dapat diganti dari baja tahan karat 316?

Konfigurasi material lainnya dapat dipertimbangkan sesuai dengan aplikasi. Pemilihan material harus mempertimbangkan kondisi korosi, tekanan, suhu dan kompatibilitas dengan media kerja. Bahan akhir bodi, bola, batang, dan dudukan harus dikonfirmasi dalam spesifikasi produk sebelum produksi.
