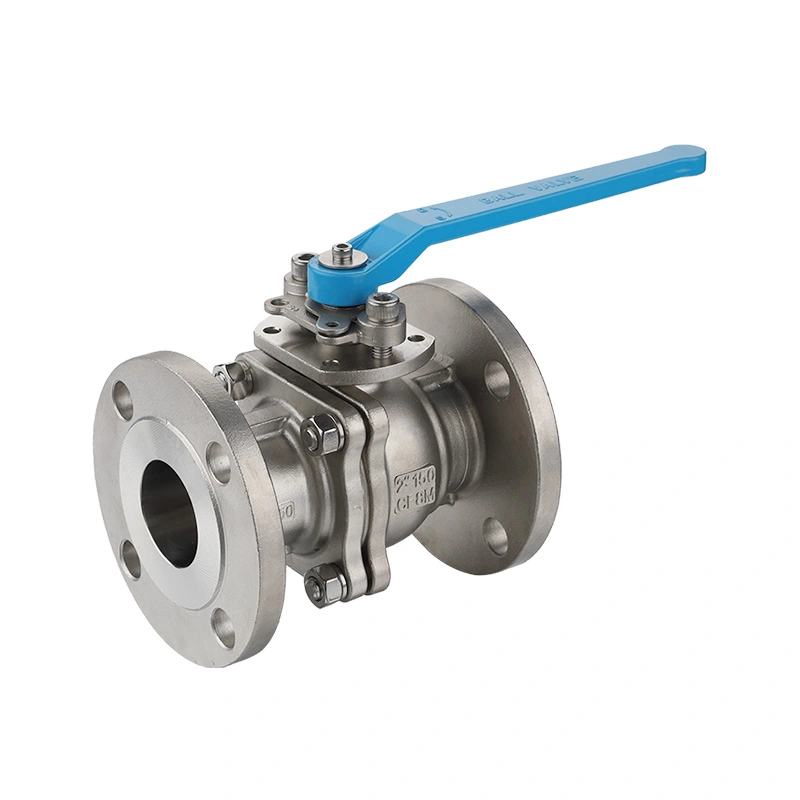

Katup Bola Bergelang Baja Tahan Karat ANSI 150LB

Katup Bola Bergelang Baja Tahan Karat ANSI 150LB adalah katup bola baja tahan karat dengan sambungan ujung bergelang, dirancang untuk sistem perpipaan yang menggunakan kelas tekanan ASME Kelas 150. Ia menggunakan bola berputar seperempat putaran untuk memulai atau menghentikan aliran cairan yang kompatibel dan biasanya digunakan untuk isolasi hidup/mati dalam sistem perpipaan industri.

ANSI 150LB mengacu pada kelas tekanan ASME Kelas 150. Tekanan kerja aktual yang diijinkan bergantung pada ukuran katup, material, suhu pengoperasian, dan tingkat suhu tekanan yang berlaku. Konstruksi baja tahan karat memberikan badan katup yang tahan korosi dan dapat ditentukan dengan bahan seperti baja tahan karat 304 atau 316 sesuai dengan aplikasinya.

Sambungan berflensa memungkinkan katup dibaut langsung ke flensa pipa yang sesuai, memberikan metode sambungan praktis untuk sistem perpipaan industri dan memfasilitasi pemeriksaan atau pemeliharaan di masa mendatang. Mekanisme katup bola menyediakan operasi seperempat putaran yang cepat untuk membuka dan menutup pipa.

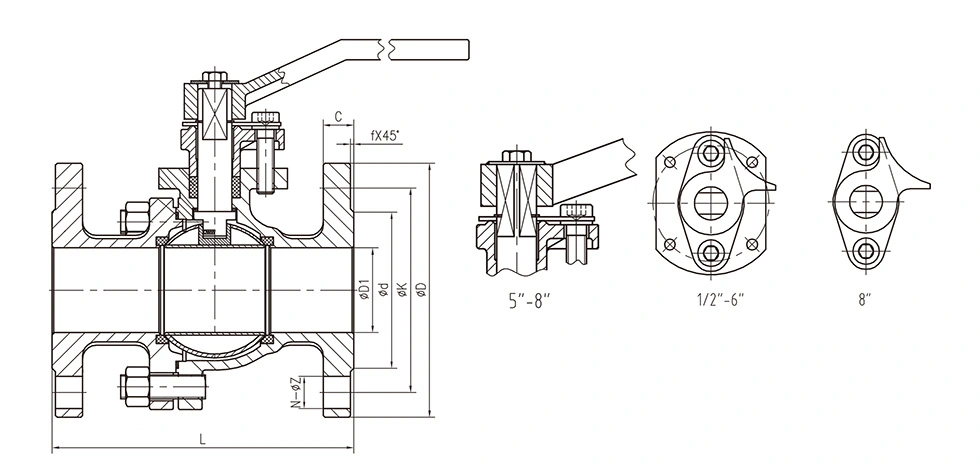

Dimensi Utama

Dimensi Umum:

Aplikasi Industri

Katup Bola Bergelang Baja Tahan Karat ANSI 150LB kami mengadopsi sistem penyegelan batang tiga tahap yang unik, dioptimalkan untuk operasi siklus tinggi, fluktuasi tekanan dan kondisi kerja medium gas. Ini memberikan stabilitas tanpa kebocoran dan kinerja anti-kelelahan yang luar biasa untuk beragam sistem cairan industri:

Industri Minyak & Kimia

Cocok untuk pipa proses, jalur cabang, dan transmisi bahan bakar gas ringan. Segel batang multi-tahap dapat diandalkan mencegah kebocoran media yang mudah terbakar dan meledak di bawah tekanan yang berfluktuasi.

Sistem Gas Khusus

Ideal untuk loop nitrogen, oksigen, hidrogen, dan udara bertekanan tinggi, banyak digunakan dalam gas pemotongan laser pasokan, pompa bensin dan jaringan pipa gas yang sering start-stop.

Teknik Tenaga & Termal

Berlaku untuk menanam jaringan pipa utilitas dan saluran fluida tambahan. Ini menolak penuaan segel yang disebabkan oleh pergantian suhu dan tekanan, memastikan operasi stabil jangka panjang.

Industri Farmasi & Kimia Halus

Memberikan isolasi ketat untuk cairan proses yang korosif dan murni. Desain penyegelan dua arah menghindari medium kebocoran dan kontaminasi eksternal, memenuhi standar keselamatan dan sanitasi yang tinggi.

Sistem Industri & Hidraulik Umum

Sempurna untuk bangku uji tekanan dan peralatan cairan otomatis. Kinerja anti-kelelahan yang luar biasa beradaptasi dengan skenario kerja peralihan yang sering dan tekanan nadi.

Mengapa Memilih Shanghai?

Sistem Penyegelan Batang 3 Tahap Eksklusif

Dilengkapi dengan segel primer self-tightening piramidal, segel sekunder Viton O-ring dan Belleville pegas V-ring segel tersier. Kinerja penyegelannya yang dapat ditingkatkan sendiri mengkompensasi keausan dan deformasi termal, sehingga menghilangkan batang kebocoran selama operasi siklus tinggi jangka panjang.

Struktur Perlindungan Dua Arah

Sistem penyegelan yang ditingkatkan mencegah kebocoran media internal dan menghalangi masuknya debu, kelembapan, dan kotoran eksternal memasuki katup, secara efektif memperpanjang masa pakai dan menurunkan biaya perawatan.

Produksi Standar Amerika yang Distandarisasi

Diproduksi dan diuji sesuai API 608 / ISO 17292, ASME B16.34 dan API 598. Sesuai dengan ASME B16.5 (flange) dan ASME Standar B16.10 (tatap muka), memastikan kompatibilitas penuh dengan proyek industri global.

Struktur Anti-Kelelahan & Aman

Badan katup yang diperkuat menahan tekanan pulsa dan guncangan tekanan parah tanpa deformasi. Anti-ledakan bawaan struktur batang menghilangkan bahaya keamanan tekanan berlebih.

Desain Anti-Statis Konduktif Statis

Dilengkapi dengan struktur anti-statis profesional yang terus menerus menghantarkan listrik statis yang dihasilkan oleh gesekan antara bagian tengah dan bagian dalam. Ini menghindari akumulasi statis dan risiko percikan, memastikan pengoperasian yang aman pipa medium yang mudah terbakar, mudah meledak, dan mengandung gas, sesuai dengan spesifikasi keselamatan industri.

Perawatan Rendah & Hemat Biaya

Dioptimalkan untuk skenario peralihan yang sering dengan kinerja anti-kelelahan yang unggul. Ini mengurangi waktu henti peralatan dan frekuensi penggantian, memotong biaya pengoperasian jangka panjang dibandingkan dengan katup segel tunggal biasa.

Dukungan Layanan Eksklusif

Mendukung logo dan desain kemasan yang disesuaikan dengan laser

Menyediakan layanan OEM/ODM

Diperiksa sepenuhnya sebelum meninggalkan pabrik, dengan laporan pemeriksaan kualitas terlampir

Layanan tambahan opsional seperti perlindungan Tabrakan dan pengemasan yang diperkuat angkutan laut

Pertanyaan Umum

1. Apa arti ANSI 150LB untuk katup bola bergelang baja tahan karat?

ANSI 150LB mengacu pada kelas tekanan ASME Kelas 150 yang digunakan untuk katup dan sambungan flensanya. Tekanan kerja aktual yang diijinkan bergantung pada ukuran katup, material, suhu pengoperasian, dan tingkat suhu tekanan yang berlaku.

2. Standar flensa apa yang tersedia untuk katup bola ini?

Standar flensa dapat dipilih sesuai dengan sistem perpipaan dan persyaratan proyek. Konfigurasi umum mungkin mencakup flensa ASME B16.5, sementara standar flensa lainnya dapat dipertimbangkan untuk aplikasi spesifik.

3. Bahan baja tahan karat apa yang bisa digunakan untuk katup?

Bahan bodi yang umum mencakup baja tahan karat 304 dan 316, dengan tingkat spesifik yang dipilih sesuai dengan media kerja, suhu, tekanan, dan kondisi korosi. Kombinasi bahan lainnya mungkin tersedia berdasarkan permintaan.

4. Media apa yang dapat ditangani oleh Katup Bola Bergelang Stainless Steel ANSI 150LB?

Katup dapat digunakan untuk air, minyak, gas, dan cairan industri lain yang kompatibel. Badan katup, bola, dudukan dan bahan penyegel harus dipilih sesuai dengan kompatibilitas kimia, tekanan dan suhu media sebenarnya.

5. Apakah katup bola bergelang ini cocok untuk servis suhu tinggi?

Kisaran suhu yang berlaku tergantung pada bahan katup, bahan dudukan, dan nilai suhu tekanan. Suhu pengoperasian sebenarnya harus dipastikan saat memilih katup untuk memastikan bahwa konfigurasinya sesuai dengan kondisi servis yang diinginkan.

6. Dapatkah katup dilengkapi dengan aktuator pneumatik atau listrik?

Ya. Katup bola bergelang dapat dikonfigurasi untuk pengoperasian manual, pneumatik, atau listrik sesuai dengan ukuran katup, torsi pengoperasian yang diperlukan, dan sistem kontrol. Aktuator harus disesuaikan dengan katup dan kondisi pengoperasian sebenarnya.

7. Informasi apa yang diperlukan untuk memilih katup bola bergelang yang benar?

Informasi pemilihan utama mencakup ukuran katup nominal, kelas tekanan, standar flensa, media kerja, tekanan pengoperasian, suhu, bahan yang dibutuhkan, dan metode pengoperasian. Gambar saluran pipa atau detail aplikasi juga dapat membantu menentukan konfigurasi yang sesuai.

8. Bisakah katup bola bergelang baja tahan karat disesuaikan?

Ya. Nilai material, spesifikasi flensa, material dudukan dan penyegel, pengoperasian katup, dan detail konfigurasi lainnya dapat dipilih sesuai dengan kebutuhan proyek. Gambar atau spesifikasi teknis dapat ditinjau sebelum produksi.
