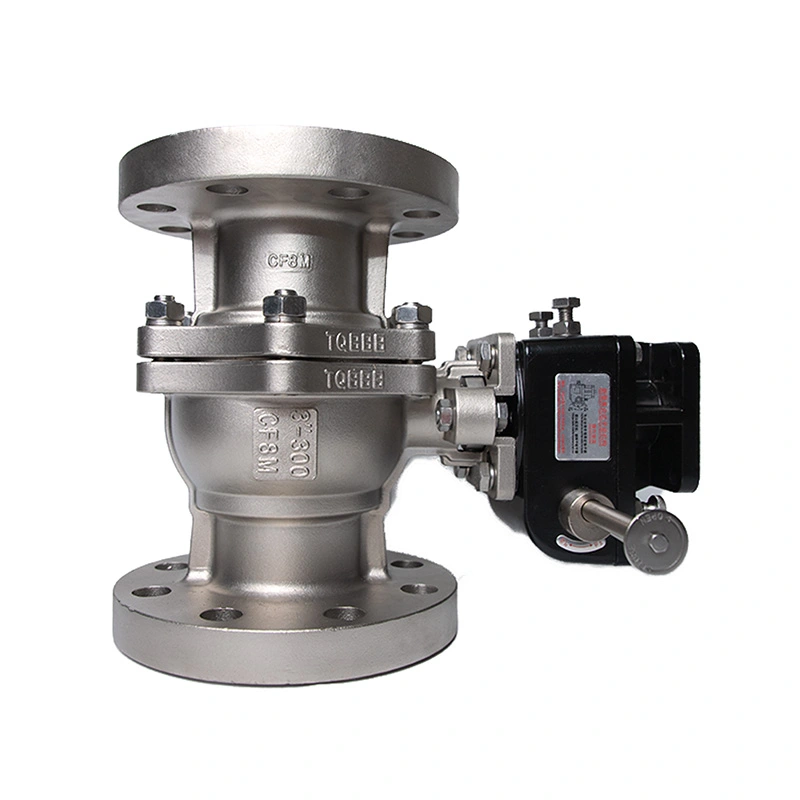

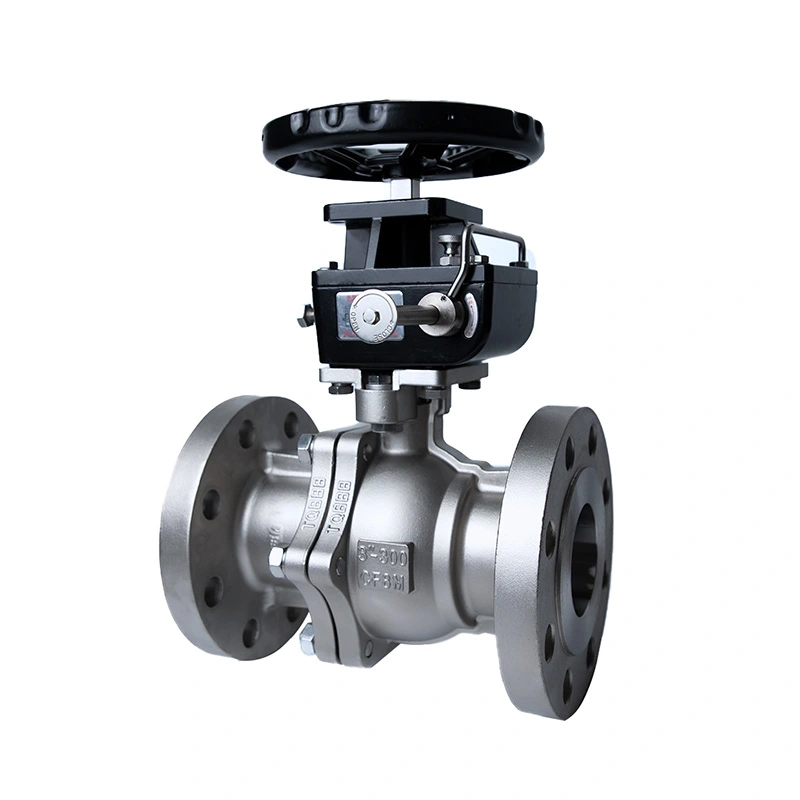

Katup Bola Bergelang ANSI 300LB dengan Basis ISO 5211 untuk Aktuator

Katup Bola Bergelang ANSI 300LB dengan Basis Aktuator ISO 5211 dikonfigurasi untuk isolasi pipa industri yang memerlukan katup bergelang Kelas 300 dan pengoperasian yang siap aktuator. Batas tekanan dan komponen internal baja tahan karatnya ditentukan untuk kisaran tekanan dan suhu yang tercantum, sedangkan konfigurasi katup dapat disesuaikan dengan pengoperasian manual, pneumatik, atau listrik sesuai dengan aplikasinya.

Shangtai memproduksi katup bola industri di Wenzhou, Zhejiang, Cina, dengan pemesinan, perakitan, pengujian tekanan, inspeksi, dan persiapan akhir yang dilakukan sesuai dengan persyaratan produk yang berlaku. Untuk pesanan proyek, dimensi katup, konfigurasi material, persyaratan aktuator, gambar, dan dokumentasi teknis dapat dikonfirmasi sebelum produksi.

Dimensi Utama

Konstruksi Katup dan Pemilihan Material

Katup menggunakan bodi baja tahan karat dengan konstruksi ASTM A351 CF8M (316), sedangkan bola dan batangnya ditentukan sebagai ASTM A182 F316. Bahan-bahan ini memberikan konfigurasi baja tahan karat yang konsisten untuk batas tekanan dan komponen utama yang dibasahi. Kursi RPTFE, terdiri dari PTFE dengan pengisi 15%, dipilih untuk rentang pengoperasian yang dinyatakan dan harus dikonfirmasikan terhadap media proses dan suhu sebenarnya sebelum dipesan.

Bodi Baja Tahan Karat

Badan ASTM A351 CF8M (316) membentuk struktur katup yang mengandung tekanan utama. Konstruksi baja tahan karat dapat dipertimbangkan untuk media industri di mana kompatibilitas material dan ketahanan terhadap korosi merupakan faktor pemilihan yang penting.

316 Bola dan Batang

Bola dan batangnya menggunakan material ASTM A182 F316 sesuai konfigurasi yang tertera. Bola menyediakan elemen kontrol aliran seperempat putaran, sedangkan batang mentransfer torsi pengoperasian dari pegangan atau aktuator ke bola.

Kursi RPTFE

Kursi RPTFE menyediakan antarmuka penyegelan di sekitar bola. Pemilihan dudukan harus diperiksa berdasarkan media, suhu pengoperasian, tekanan, dan kondisi servis yang diperlukan karena kompatibilitas dudukan katup dapat bervariasi antara cairan proses yang berbeda.

Konfigurasi Katup Bola Bergelang Kelas 300

Konfigurasi Kelas 300 ditujukan untuk sistem perpipaan yang memerlukan kelas tekanan lebih tinggi dari Kelas 150. Tekanan maksimum yang tercantum adalah 740PSI, namun tekanan kerja yang diijinkan tidak boleh ditentukan dari kelas nominal saja. Kemampuan tekanan sebenarnya bergantung pada ukuran katup, material, suhu, dan peringkat suhu tekanan yang berlaku.

Ujung flensa RF menyediakan sambungan baut ke flensa pipa yang cocok. Selama pemilihan, ukuran nominal pipa, dimensi flensa, kelas tekanan, tipe permukaan, susunan gasket, spesifikasi baut, dan ruang pemasangan yang tersedia semuanya harus diperiksa terhadap sistem perpipaan.

Pemasangan Aktuator ISO 5211

Katup Bola Bergelang ANSI 300LB dengan Basis Aktuator ISO 5211 dapat dikonfigurasi untuk pengoperasian otomatis melalui antarmuka pemasangan ISO 5211. Aktuator harus dipilih berdasarkan torsi pengoperasian katup dan kondisi servis aktual, bukan berdasarkan ukuran katup saja.

Aktuator pneumatik dan listrik dapat dipertimbangkan untuk kontrol hidup/mati otomatis. Tergantung pada sistem kontrolnya, komponen tambahan seperti katup solenoid, sakelar batas, perangkat umpan balik posisi, atau pengatur posisi mungkin diperlukan. Antarmuka pemasangan yang tersedia, torsi aktuator, sudut rotasi, pasokan daya atau udara, dan sinyal kontrol harus dikonfirmasi sebelum perakitan.

Pengoperasian Manual

Pengoperasian manual dapat digunakan jika katup dioperasikan secara lokal dan kontrol otomatis tidak diperlukan. Metode pengoperasian harus dipilih berdasarkan ukuran katup, posisi pemasangan, frekuensi pengoperasian, dan torsi pengoperasian yang diperlukan.

Aktuasi Pneumatik

Aktuasi pneumatik cocok untuk sistem di mana udara bertekanan tersedia dan diperlukan pengoperasian seperempat putaran yang cepat. Torsi aktuator harus mencakup kelonggaran yang sesuai untuk kondisi pengoperasian katup dan gesekan dudukan.

Aktuasi Listrik

Aktuasi listrik dapat digunakan ketika katup perlu diintegrasikan ke dalam sistem kontrol listrik. Tegangan, siklus kerja, torsi, batas perjalanan, persyaratan umpan balik, dan kondisi lingkungan harus dikonfirmasi selama pemilihan aktuator.

Proses Produksi

1. Konfirmasi Teknis

Sebelum produksi, ukuran katup yang diperlukan, peringkat Kelas 300, bahan bodi dan trim, media kerja, suhu, konfigurasi kursi, dimensi sambungan, metode pengoperasian, dan persyaratan aktuator ditinjau. Gambar dan spesifikasi teknis dapat diperiksa ketika katup merupakan bagian dari proyek perpipaan atau otomasi yang lebih besar.

2. Persiapan dan Pemeriksaan Bahan

Bahan yang masuk dan komponen yang dibeli diperiksa sesuai dengan persyaratan produksi dan inspeksi yang berlaku. Identifikasi material, dimensi, kondisi permukaan, dan dokumentasi material pendukung dapat ditinjau untuk pesanan yang memerlukan kemampuan penelusuran.

3. Mesin CNC

Pemesinan CNC digunakan untuk antarmuka badan katup, permukaan flensa, komponen bola dan batang, area penyegelan, lubang baut, dan fitur presisi lainnya. Kontrol dimensi penting untuk menjaga keselarasan antara badan katup, sambungan pipa, dan komponen pengoperasian.

4. Persiapan Komponen

Bola katup, permukaan penyegelan, batang, dudukan, pengepakan, gasket, pengencang, dan komponen lainnya disiapkan sebelum perakitan. Persyaratan penyelesaian dan pembersihan permukaan tergantung pada bahan dan tujuan penggunaan.

5. Perakitan dan Inspeksi Dalam Proses

Komponen internal dirakit sesuai konfigurasi yang ditentukan. Pemeriksaan dapat mencakup penyelarasan batang, pergerakan bola, pemasangan komponen penyegelan, dimensi flensa, rakitan bodi, dan dimensi antarmuka pemasangan aktuator.

6. Pengujian Tekanan dan Fungsional

Katup yang sudah jadi harus menjalani uji tekanan cangkang dan kebocoran dudukan yang berlaku. Fungsi pengoperasian, kondisi terkait torsi, tampilan, penandaan, dan item inspeksi khusus lainnya juga diperiksa sebelum dilepaskan.

7. Pemeriksaan Akhir dan Pengemasan

Pemeriksaan akhir meliputi identifikasi produk, dokumen yang diperlukan, kondisi katup, penutup pelindung, aksesori, dan kemasan. Muka flensa dan permukaan sambungan terbuka lainnya harus dilindungi selama pengangkutan untuk mengurangi risiko kerusakan saat penanganan.

Aplikasi Khas

Pengolahan Air dan Perpipaan Utilitas

Digunakan untuk isolasi pada peralatan pengolahan air, jaringan pipa utilitas, sistem pemompaan, dan aplikasi air industri terkait bila bahan yang dipilih kompatibel dengan media layanan.

Sistem Minyak dan Gas

Berlaku untuk isolasi pipa dan sambungan peralatan dalam sistem minyak dan gas di mana kelas tekanan, spesifikasi material, konfigurasi dudukan, dan standar yang berlaku memenuhi persyaratan proyek.

Pengolahan Kimia

Dapat ditentukan untuk media proses kimia yang kompatibel. Pemilihan material harus mempertimbangkan komposisi kimia, konsentrasi, suhu, tekanan, dan potensi efek pada badan, bola, batang, dan tempat duduk.

Sistem Tenaga dan Proses Industri

Sambungan flensa dan konfigurasi Kelas 300 membuat katup ini cocok untuk proses industri tertentu, utilitas, dan perpipaan sistem tenaga yang memerlukan sambungan pipa yang dibaut dan isolasi seperempat putaran.

Pertimbangan Seleksi dan Pemasangan

Pemilihan katup harus dimulai dengan kondisi pengoperasian sebenarnya, bukan hanya ukuran nominal pipa. Informasi berikut harus dikonfirmasi sebelum memesan:

Sedang:Identifikasi cairan dan periksa kompatibilitasnya dengan bahan bodi, bola, batang, dudukan, pengepakan, dan paking.

Tekanan dan Suhu:Konfirmasikan tekanan pengoperasian normal dan maksimum, kisaran suhu, fluktuasi tekanan, dan peringkat suhu tekanan yang berlaku.

Koneksi Flensa:Cocokkan ukuran flensa katup, peringkat Kelas 300, permukaan RF, susunan lubang baut, jenis paking, dan dimensi flensa pipa.

Konfigurasi Aliran dan Port:Konfirmasikan apakah konstruksi pelabuhan penuh atau pelabuhan kecil diperlukan berdasarkan kapasitas aliran, penurunan tekanan, dan persyaratan perpipaan.

Aktuator:Untuk katup otomatis, berikan torsi pengoperasian yang diperlukan, jenis aktuator, pasokan daya atau udara, sinyal kontrol, dan persyaratan umpan balik.

Instalasi:Flensa pipa harus disejajarkan dengan benar sebelum dibaut. Katup tidak boleh dipaksa pada posisinya untuk mengkompensasi ketidaksejajaran pipa, dan katup harus tetap berada dalam batas tekanan dan suhu yang ditentukan selama pengoperasian.

Pengujian dan Dokumentasi

Inspeksi katup dapat mencakup pengujian tekanan cangkang, pengujian kebocoran dudukan, inspeksi dimensi, pemeriksaan pengoperasian, inspeksi visual, dan verifikasi penandaan sesuai dengan persyaratan pesanan yang berlaku. API 598 ditentukan untuk pengujian dan inspeksi katup ini.

Dokumentasi teknis dapat disediakan sesuai dengan konfigurasi produk dan persyaratan proyek. Dokumen yang tersedia mungkin mencakup lembar data produk, gambar dimensi, informasi material, catatan inspeksi, dan dokumentasi pengujian yang berlaku.

Pertanyaan Umum

Q1: Untuk apa Katup Bola Bergelang ANSI 300LB dengan Basis Aktuator ISO 5211 digunakan?

Katup Bola Bergelang ANSI 300LB dengan Basis Aktuator ISO 5211 digunakan untuk isolasi pipa industri dan kontrol cairan hidup/mati otomatis. Sangat cocok untuk aplikasi air, minyak, gas, kimia, utilitas, dan proses industri yang kompatibel dalam batas tekanan, suhu, dan material yang ditentukan.

Q2: Apakah Kelas 300 berarti katup selalu dapat beroperasi pada 300 psi?

Tidak. Kelas 300 adalah sebutan kelas tekanan dan bukan nilai tekanan tetap dalam psi. Tekanan kerja yang diijinkan bervariasi menurut bahan katup, ukuran, suhu pengoperasian, dan nilai suhu tekanan yang berlaku.

Q3: Bagaimana cara memilih aktuator?

Aktuator harus dipilih sesuai dengan torsi pengoperasian katup yang diperlukan, kondisi servis, frekuensi pengoperasian, dan persyaratan kontrol. Untuk penggerak pneumatik atau listrik, antarmuka pemasangan dan spesifikasi aktuator juga harus diperiksa sebelum perakitan.

Q4: Bahan dudukan apa yang disertakan dengan katup ini?

Konfigurasi yang tercantum menggunakan RPTFE (PTFE+15%fv) sebagai material dudukan. Konfigurasi dudukan atau penyegelan lainnya dapat dipertimbangkan bila media atau kondisi suhu yang berbeda memerlukan bahan yang berbeda.

Q5: Dapatkah katup dilengkapi dengan aktuator pneumatik atau listrik?

Ya. Katup dapat dikonfigurasi untuk pengoperasian manual atau dilengkapi dengan penggerak pneumatik atau listrik yang kompatibel. Pemilihan aktuator harus dikonfirmasikan berdasarkan ukuran katup, torsi pengoperasian, metode kontrol, dan persyaratan pemasangan.

Q6: Informasi apa yang harus diberikan saat meminta penawaran?

Informasi yang berguna mencakup ukuran katup, kelas tekanan, medium, tekanan pengoperasian, suhu, material bodi, material dudukan, persyaratan flensa, metode pengoperasian, spesifikasi aktuator, kuantitas, dan gambar atau standar teknis apa pun yang diperlukan.

Q7: Dapatkah gambar teknis dan dokumen material diberikan?

Ya. Gambar produk, informasi dimensi, detail material, catatan inspeksi, dan dokumen teknis lain yang berlaku dapat diberikan sesuai dengan konfigurasi katup dan persyaratan proyek.
