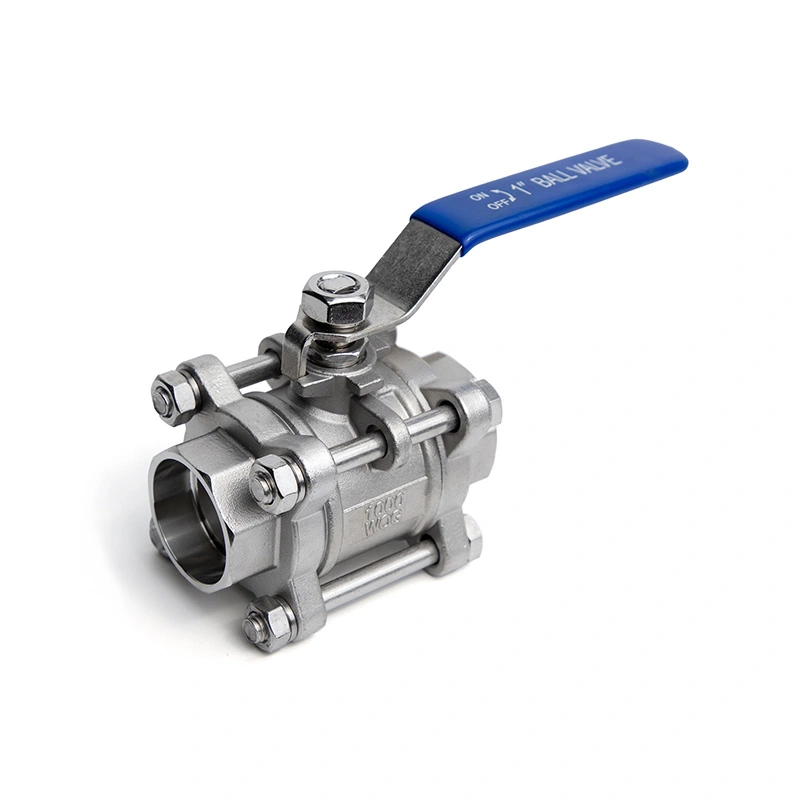

3 buah katup bola baja tahan karat ujung yang dilas dengan soket

Katup Bola Baja Tahan Karat Ujung yang Dilas Soket 3PC menggabungkan badan baja tahan karat tiga bagian dengan ujung las soket untuk sambungan pipa yang kompak dan permanen. Konstruksi bodi terpisahnya memungkinkan segel internal dan komponen lain yang dapat diservis dapat diakses setelah katup diisolasi dan dikurangi tekanannya. Jalur aliran port penuh mendukung hambatan aliran rendah, sedangkan desain bola dan dudukan menyediakan penghentian dua arah untuk cairan yang kompatibel. Sangat cocok untuk perpipaan bertekanan tinggi dalam minyak dan gas, pemrosesan kimia, pengolahan air, dan sistem industri lainnya.

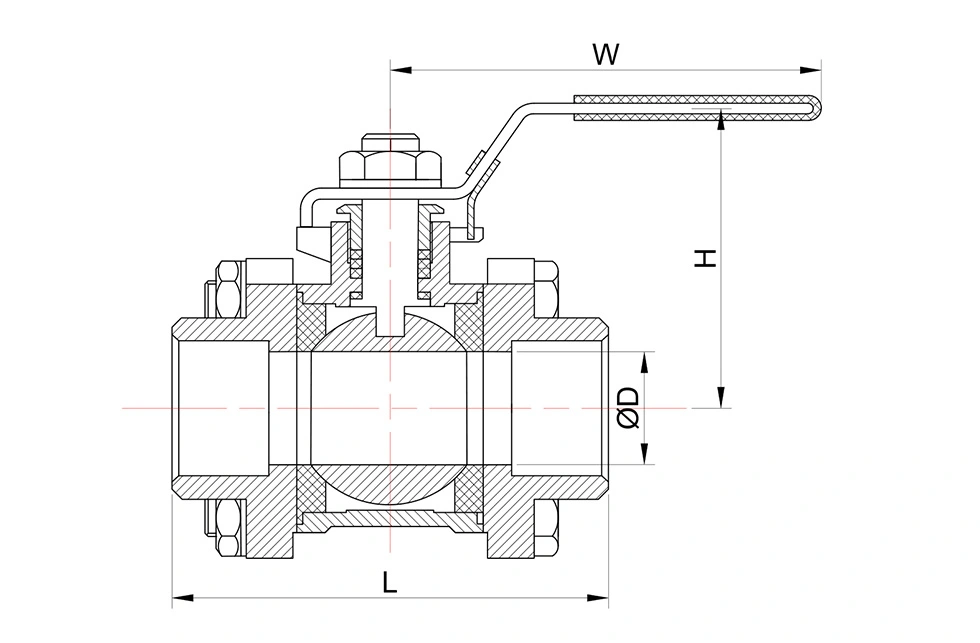

Dimensi Utama

* N : Ujung benang sesuai ANSl B 2.1 NPT
* B: Thread berakhir sesuai BS21 BSP

NILAI Kv

Kv (m3/h) = Kecepatan aliran air dalam meter kubik per jam yang akan menghasilkan penurunan tekanan sebesar 1 bar melintasi katup.

Fungsi Katup & Fitur Utama

1. Sambungan Las Soket

Ujung las soket dikerjakan sesuai dimensi sambungan yang ditentukan untuk pemasangan las dengan perpipaan yang kompatibel. Sambungan ini biasanya digunakan pada jalur industri kecil yang memerlukan sambungan pipa-ke-katup secara permanen. Pengelasan harus mengikuti spesifikasi dan prosedur perpipaan yang berlaku.

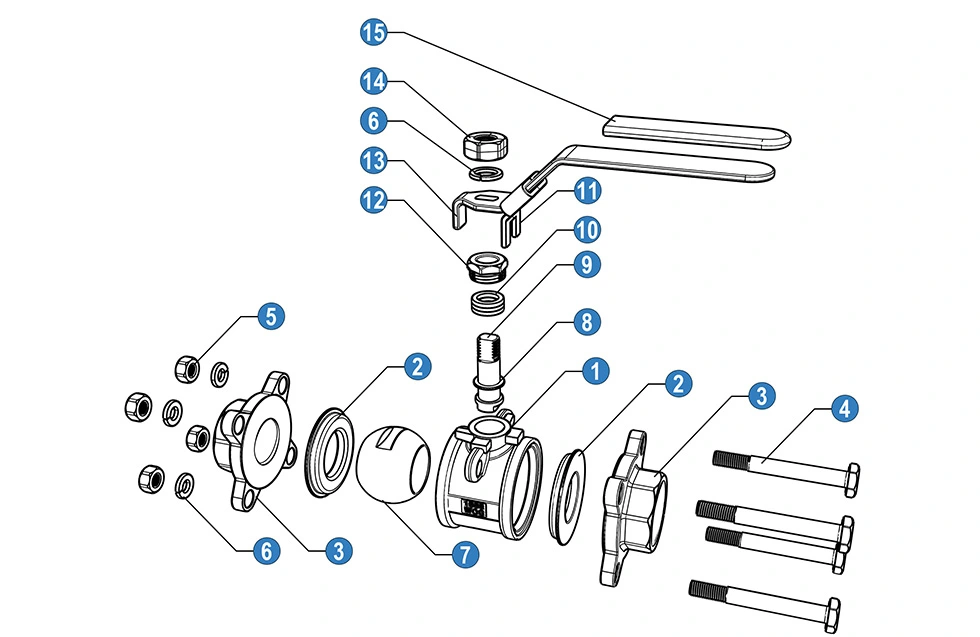

2. Tubuh Tiga Bagian

Badan baut tiga bagian memungkinkan akses ke komponen internal katup setelah pipa diisolasi dan dikurangi tekanannya. Segel dan komponen lain yang dapat diservis dapat diperiksa atau diganti tanpa mengganti seluruh rakitan katup.

3. Penyegelan Bola dan Kursi

Bola berputar melawan dudukan untuk membuka atau menutup saluran aliran. Katup menyediakan penghentian pada kedua arah aliran ketika dudukan dan bahan penyekat yang dipilih sesuai untuk kondisi servis. Jalur aliran juga memungkinkan fluida melewati katup dengan hambatan terbatas saat terbuka penuh.

4. Konstruksi Baja Tahan Karat

Konstruksi baja tahan karat tersedia untuk aplikasi yang melibatkan media air, minyak, gas, dan kimia yang kompatibel. Pemilihan material harus mempertimbangkan komposisi fluida, konsentrasi, suhu pengoperasian, tekanan dan kondisi korosi.

Tentang Shanghai

Shangtai berbasis di Wenzhou, Zhejiang, Cina, dan memproduksi katup industri untuk pasar domestik dan ekspor. Kegiatan produksinya meliputi permesinan, perakitan katup, pengujian tekanan, inspeksi dan penandaan produk.

Sistem manajemen mutu disertifikasi ISO 9001, dan dokumentasi CE tersedia untuk produk yang berlaku. Pemeriksaan dapat mencakup pemeriksaan material yang masuk, pemeriksaan dalam proses, pemeriksaan katup yang telah selesai, dan pemeriksaan pra-pengiriman sesuai dengan persyaratan pesanan.

Untuk katup bola las soket, konfigurasi sambungan yang berbeda dapat disediakan sesuai dengan dimensi yang diperlukan dan standar yang berlaku. Konfigurasi las soket Tipe A dan Tipe B tersedia untuk kebutuhan spesifik, dengan dimensi sambungan dikonfirmasi sebelum produksi.

Pertanyaan Umum

1. Apa perbedaan antara sambungan las soket dan sambungan berulir?

Sambungan las soket menggunakan sambungan las antara katup dan pipa, sedangkan sambungan berulir mengandalkan ulir pipa yang serasi. Ujung las soket biasanya ditentukan untuk pipa lubang kecil yang memerlukan sambungan las permanen. Sambungan yang tepat bergantung pada standar perpipaan, tekanan, suhu, dan persyaratan pemasangan.

2. Apakah tersedia konfigurasi las soket yang berbeda?

Ya. Konfigurasi las soket yang berbeda dapat disediakan sesuai dengan dimensi yang diperlukan dan standar perpipaan yang berlaku. Jenis sambungan dan persyaratan dimensi harus dikonfirmasi sebelum produksi, khususnya untuk katup pengganti dan proyek ekspor.

3. Bisakah katup dibuka untuk perawatan internal?

Ya. Badan tiga bagian dapat dipisahkan setelah pipa diisolasi dan dikurangi tekanannya, sehingga segel internal dan komponen lain yang dapat diservis dapat diperiksa atau diganti. Katup tidak boleh dibongkar saat pipa diberi tekanan.

4. Dokumen apa yang tersedia dengan katup tersebut?

Dokumentasi ISO 9001 dan CE dapat disediakan untuk konfigurasi yang berlaku. Dokumentasi material, catatan inspeksi, laporan pengujian, dan gambar produk juga dapat diberikan sesuai dengan pesanan dan persyaratan proyek.

5. Aplikasi apa yang cocok untuk Katup Bola Stainless Steel Ujung yang Dilas Soket 3PC?

Katup ini dapat digunakan untuk cairan yang kompatibel dalam minyak dan gas, petrokimia, pemrosesan kimia, pengolahan air, pembangkit listrik, dan perpipaan industri umum. Bahan, dudukan, dan komponen penyegel harus dipilih sesuai dengan media, tekanan, dan suhu sebenarnya.

6. Informasi apa yang diperlukan untuk pemilihan katup?

Informasi penting mencakup ukuran katup, peringkat tekanan, dimensi las soket, media kerja, tekanan pengoperasian, suhu, badan dan bahan penyegel, kuantitas dan standar yang berlaku. Untuk proyek penggantian, gambar katup atau informasi dimensi yang ada juga dapat diberikan untuk konfirmasi.
