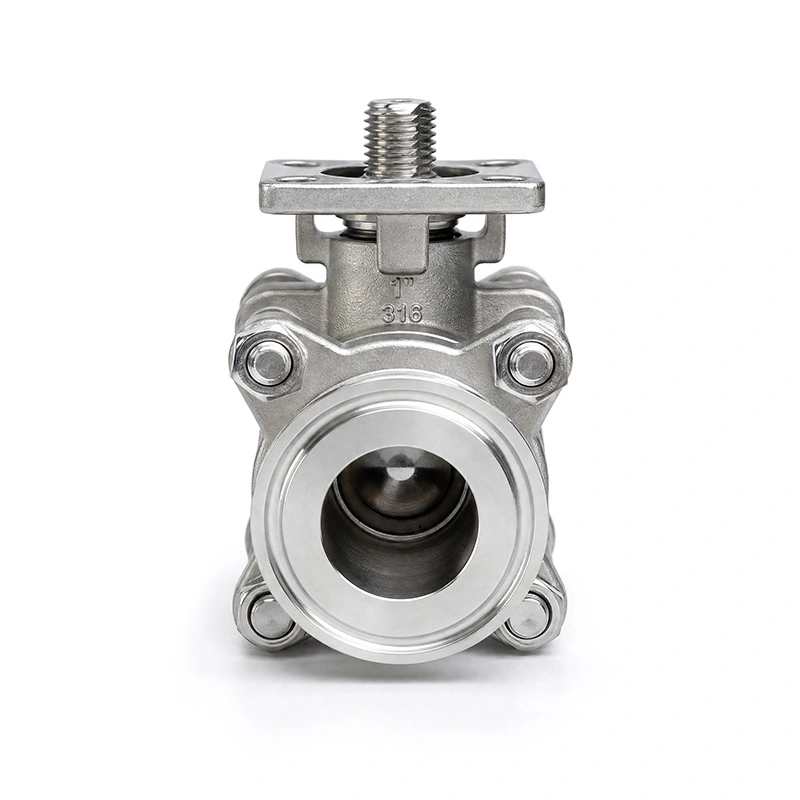

3PC Katup Bola Tri-penjepit Terenkapsulasi Sepenuhnya dengan Bantalan Pemasangan ISO 5211

Katup Bola Tri-penjepit Terenkapsulasi Sepenuhnya 3PC dengan Bantalan Pemasangan ISO 5211 menggunakan badan katup tiga bagian dengan sambungan Tri-penjepit untuk sistem perpipaan sanitasi dan proses. Konstruksi tiga bagian menyediakan akses ke komponen internal setelah pipa diisolasi, sedangkan bantalan pemasangan ISO 5211 menyediakan antarmuka standar untuk pemasangan aktuator pneumatik atau listrik. Konfigurasi ini cocok untuk sistem kontrol fluida yang memerlukan sambungan sanitasi dan pengoperasian katup otomatis.

Dimensi Utama

Fitur Desain Utama

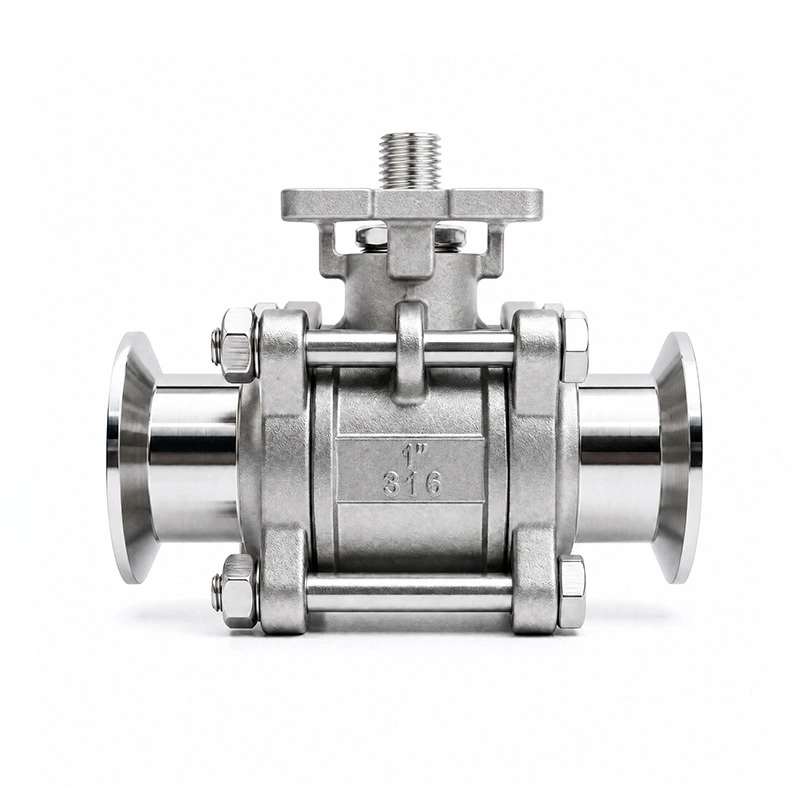

Konstruksi Katup Tiga Bagian

Badan tiga bagian terdiri dari bagian katup tengah dan dua bagian ujung. Setelah pipa diisolasi dengan benar dan katup diturunkan tekanannya, badan dapat dibuka untuk memeriksa atau mengganti komponen internal. Struktur ini berguna untuk aplikasi yang memerlukan perawatan berkala pada dudukan, segel, atau bagian internal lainnya.

Koneksi tri-penjepit

Sambungan tri-klem menggunakan susunan klem dan paking, bukan sambungan berulir atau bergelang. Metode sambungan ini memungkinkan katup dipasang atau dilepas tanpa mengelas katup langsung ke dalam pipa. Bahan paking yang berlaku dan dimensi sambungan harus dipilih sesuai dengan media proses, suhu dan spesifikasi perpipaan.

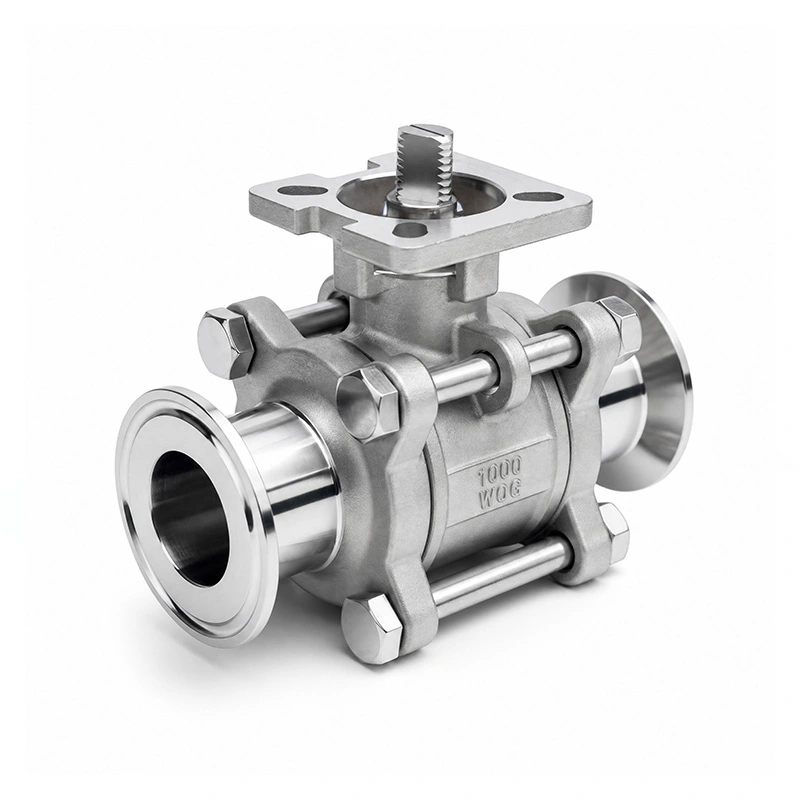

Pemasangan Aktuator ISO 5211

Katup Bola Tri-penjepit Terenkapsulasi Sepenuhnya 3PC dengan Bantalan Pemasangan ISO 5211 dirancang dengan antarmuka pemasangan aktuator ISO 5211 pada katup. Hal ini memungkinkan aktuator pneumatik atau listrik yang kompatibel dipasang langsung ke katup tanpa bergantung pada pengaturan pemasangan konvensional yang terpisah. Pemilihan aktuator harus disesuaikan dengan ukuran katup, torsi pengoperasian, dan persyaratan kontrol sistem.

316 Komponen Basah Stainless Steel

Badannya ditetapkan sebagai ASTM A351 CF8M (316), sedangkan bola dan batangnya ditetapkan sebagai ASTM A182 F316. Bahan baja tahan karat ini cocok untuk berbagai aplikasi cairan industri yang mengutamakan kompatibilitas bahan dan ketahanan terhadap korosi. Kursi RPTFE menggabungkan PTFE dengan pengisi 15% dan harus dievaluasi terhadap media aktual dan suhu pengoperasian sebelum pemilihan.

Aplikasi

Katup Bola Tri-penjepit Terenkapsulasi Sepenuhnya 3PC dengan Bantalan Pemasangan ISO 5211 dapat digunakan dalam sistem perpipaan yang memerlukan katup penutup kompak, sambungan bergaya sanitasi, dan aktuasi otomatis opsional. Area aplikasi yang umum meliputi:

Pemrosesan Cairan Umum

Penanganan Cairan Kimia

Fasilitas Pengolahan Air

Manufaktur Industri Ringan

Sistem Perpipaan Otomatis

Instalasi dan Pengoperasian

Pemasangan tri klem

Sebelum pemasangan, pastikan bahwa ukuran katup, dimensi sambungan, bahan paking, dan persyaratan suhu tekanan sesuai dengan spesifikasi pipa. Posisikan katup di antara sambungan Tri-klem yang berpasangan, pasang paking yang sesuai dan kencangkan sambungan dengan klem. Sambungan harus diperiksa keselarasan yang benar sebelum sistem diberi tekanan.

Instalasi Aktuator

Bantalan pemasangan ISO 5211 menyediakan antarmuka untuk aktuator pneumatik atau listrik yang kompatibel. Periksa pola pemasangan aktuator, dimensi poros, dan torsi pengoperasian yang diperlukan sebelum pemasangan. Aktuator harus dipasang dan disetel sesuai dengan instruksi pabrik katup dan aktuator.

Pemeliharaan

Sebelum perawatan, isolasi katup dari pipa dan lepaskan semua tekanan sisa. Konstruksi tiga bagian memungkinkan badan katup dibuka untuk pemeriksaan komponen bola, dudukan, batang, dan penyegelan. Ganti komponen yang aus dengan suku cadang yang sesuai dan periksa kondisi penyegelan dan pengoperasian katup sebelum mengembalikannya ke servis.

Pertimbangan Seleksi

Saat memilih katup ini untuk sistem perpipaan baru, pertimbangkan media pengoperasian, tekanan, suhu, ukuran pipa, dimensi sambungan, dan metode penggerak yang diperlukan. Dudukan katup dan bahan penyegel harus diperiksa kesesuaiannya dengan fluida proses. Untuk aplikasi otomatis, aktuator harus dipilih sesuai dengan torsi pengoperasian katup dan persyaratan kontrol sistem.

Pertanyaan Umum

Q1: Untuk apa Katup Bola Tri-klem Terenkapsulasi Sepenuhnya 3PC dengan Bantalan Pemasangan ISO 5211?

Katup Bola Tri-penjepit Terenkapsulasi Sepenuhnya 3PC dengan Bantalan Pemasangan ISO 5211 digunakan untuk kontrol cairan hidup/mati dalam sistem perpipaan yang memerlukan badan katup tiga bagian, sambungan Tri-penjepit, dan antarmuka pemasangan aktuator. Ini dapat dikonfigurasi untuk pengoperasian manual atau dikombinasikan dengan aktuator pneumatik atau listrik yang sesuai untuk kontrol otomatis.

Q2: Apa yang disediakan oleh bantalan pemasangan ISO 5211?

Bantalan pemasangan ISO 5211 menyediakan antarmuka pemasangan aktuator standar. Aktuator pneumatik atau listrik yang kompatibel dapat dipasang sesuai dengan dimensi pemasangan ISO 5211 yang berlaku, sesuai dengan ukuran aktuator dan persyaratan torsi katup.

Q3: Apa keuntungan dari konstruksi tiga bagian?

Konstruksi tiga bagian menyediakan akses ke komponen internal katup setelah pipa diisolasi dan dikurangi tekanannya. Hal ini dapat menyederhanakan pemeriksaan dan penggantian jok, segel, dan komponen lain yang dapat diservis dibandingkan dengan bodi satu bagian yang tertutup sepenuhnya.

Q4: Bahan apa yang digunakan untuk katup ini?

Badannya adalah ASTM A351 CF8M (316), sedangkan bola dan batangnya adalah ASTM A182 F316. Kursinya adalah RPTFE (PTFE+15%fv). Konfigurasi material lainnya tersedia berdasarkan permintaan.

Q5: Dapatkah katup ini digunakan dengan aktuator pneumatik atau listrik?

Ya. Antarmuka pemasangan ISO 5211 dirancang untuk pemasangan aktuator. Aktuator yang sesuai harus dipilih sesuai dengan ukuran katup, torsi pengoperasian, tekanan, suhu, dan persyaratan sistem kontrol.

Q6: Apa yang harus diperiksa sebelum memesan?

Konfirmasikan ukuran katup yang diperlukan, dimensi sambungan, tekanan pengoperasian, suhu, media proses, bahan dudukan, dan metode penggerak. Untuk sistem otomatis, pola pemasangan aktuator dan torsi yang diperlukan juga harus dikonfirmasi.
