Katup Bola 3PC
3 buah katup bola baja tahan karat ujung yang dilas dengan pantat

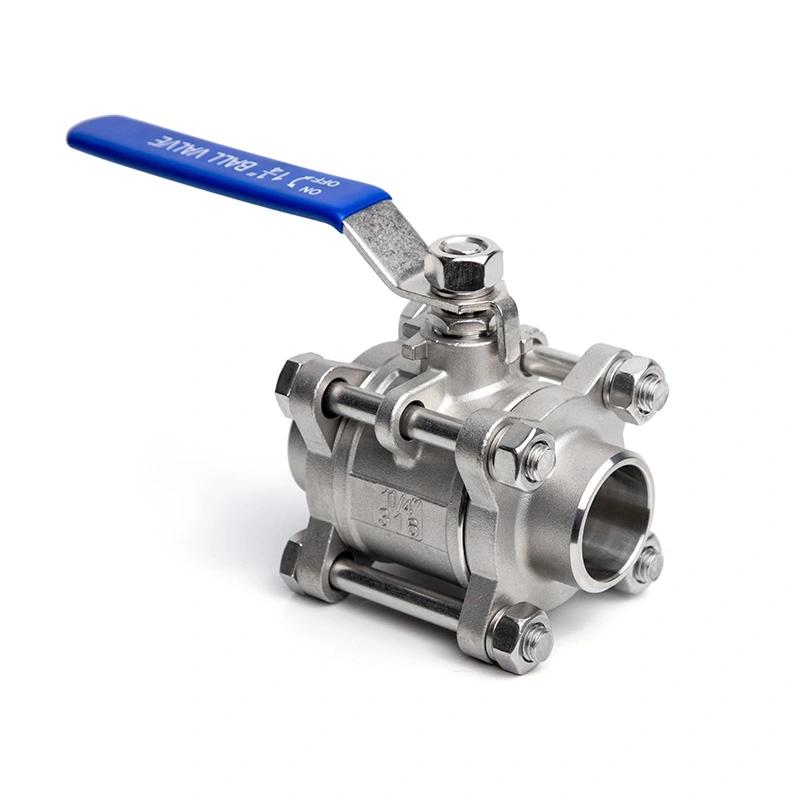

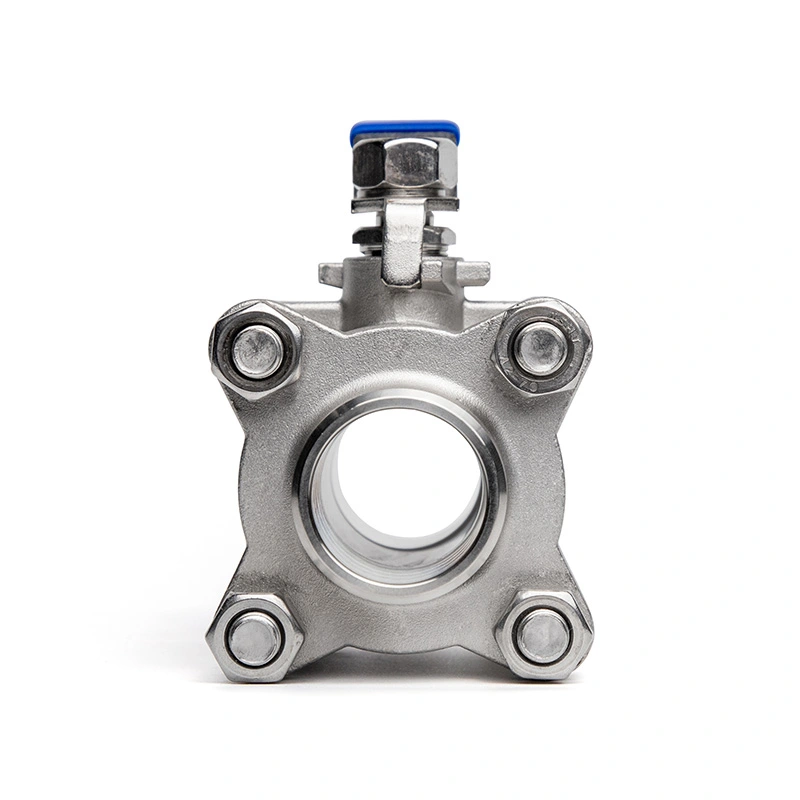

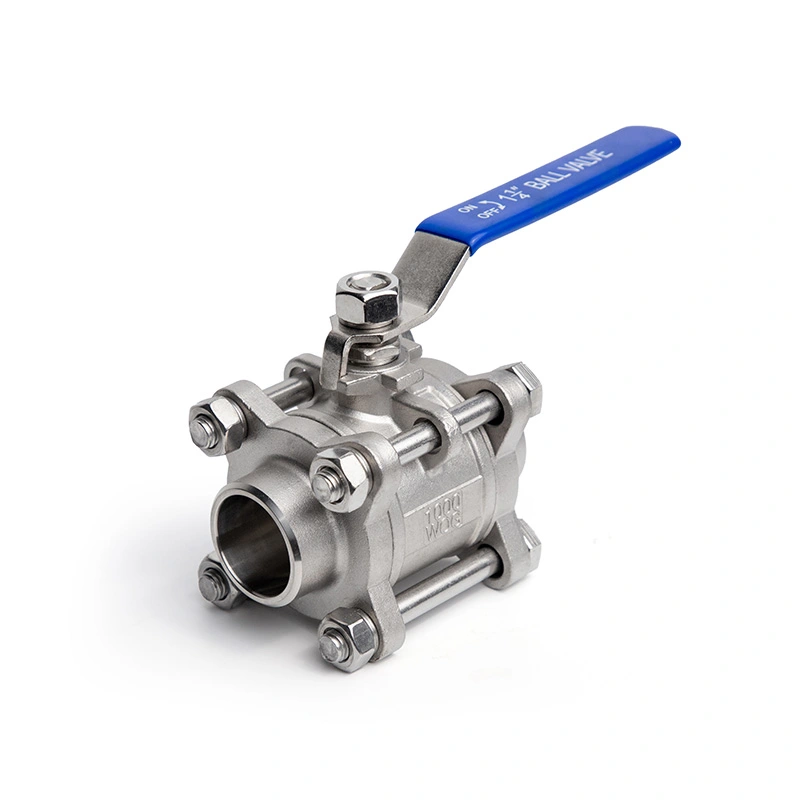

Shangtai 3PC Butt-welded Ends Stainless Steel Ball Valve memiliki konstruksi 3 bagian yang kokoh dan ujung las butt anti bocor untuk perpipaan industri bertekanan tinggi. Terbuat dari baja tahan karat premium dengan ketahanan korosi yang sangat baik, memungkinkan perawatan in-line yang nyaman. Sebagai pabrik langsung dengan QC yang ketat dan kemasan kelas ekspor, kami memberikan solusi kontrol cairan yang andal untuk beragam aplikasi.
Katup Bola Baja Tahan Karat Ujung yang Dilas Butt 3PC dilengkapi dengan bodi baja tahan karat tiga bagian dengan ujung las butt untuk sambungan pipa permanen. Konstruksi tiga bagian memungkinkan akses ke komponen internal untuk inspeksi dan penggantian segel setelah pipa diisolasi dan dikurangi tekanannya. Bahan penyegel dapat dipilih sesuai dengan media kerja, tekanan dan suhu. Ini digunakan dalam sistem perpipaan petrokimia, minyak dan gas, pengolahan air dan energi panas.
Dimensi Utama
| Ukuran | 1/4" - 6" |
| Kelas Tekanan | CL150 |
| Ujung las butt | ASME B16.25 |
| Tekanan Maks | 285PSI |
| Standar desain dan manufaktur | ASME B16.34 |
| Pengujian dan inspeksi | API598 |
| Peringkat Tekanan-Suhu | ASME B16.34 |
| Kisaran Suhu | -25℃~150℃ |
| Bahan tubuh | ASTM A351 CF8M（316） |
| Bahan Bola | ASTM A182 F316 |
| Bahan Batang | ASTM A182 F316 |
| Bahan Kursi | RPTFE(PTFE+15%fv) |
| Pilihan | Bahan lain tersedia berdasarkan permintaan. |

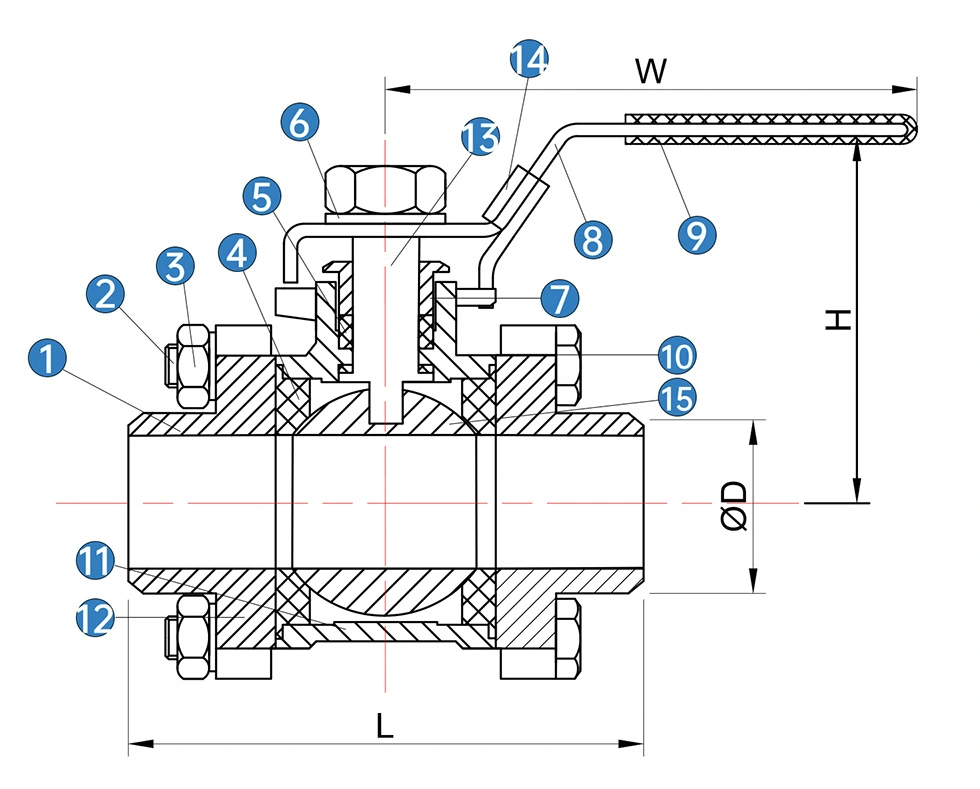

| TIDAK | Nama | Bahan(*T/B) | Bahan(*T/B) |
| 1 | Topi | SS 316 | SS 304 |
| 2 | Baut | SS 304 | SS 304 |
| 3 | Kacang | SS 304 | SS 304 |
| 4 | Kursi Bola | PTFE | PTFE |
| 5 | Pengepakan batang | PTFE | PTFE |
| 6 | Mesin Cuci Musim Semi | SS 304 | SS 304 |
| 7 | Kelenjar | SS 316 | SS 304 |
| 8 | Menangani | SS | SS |
| 9 | Tangani Lengan | PVC | PVC |
| 10 | Baut | SS 304 | SS 304 |
| 11 | Tubuh | SS 316 | SS 304 |
| 12 | Mesin Cuci Musim Semi | SS 304 | SS 304 |
| 13 | Tangkai | SS316 | SS 304 |
| 14 | Tangani Kait | SS304 | SS 304 |
| 15 | Bola | SS316 | SS 304 |
* N : Ujung benang sesuai ANSI B 2.1 NPT
* B: Thread berakhir sesuai BS21 BSP
| UKURAN | D | L | H | W |
| 1/4 | 12.7 | 60.7 | 41.5 | 93 |
| 1/2 | 19 | 64.5 | 46.5 | 102 |
| 3/4 | 25.4 | 75 | 54.5 | 114 |
| 1 | 29 | 90 | 60.5 | 124.5 |
| 11/4 | 38 | 96.5 | 77.5 | 144.5 |
| 11/2 | 45 | 111.5 | 79.5 | 164 |
| 2 | 50.8 | 136 | 88.5 | 173 |
| 2 | 63.5 | 136 | 88.5 | 173 |
| 21/2 | 76.2 | 166.5 | 117 | 232 |
| 3 | 88.9 | 199 | 125 | 247 |
| 4 | 101.6 | 260 | 158 | 328 |
| 4 | 101.6 | 260 | 158 | 328 |
| 5 | 125 | / | / | / |
| 5 | 135 | / | / | / |
Inspeksi Kualitas
1. Verifikasi Bahan Baku
Pengujian komposisi kimia dan sifat mekanik dilakukan pada bahan baku baja tahan karat untuk memastikannya ketahanan korosi dan kapasitas menahan tekanan yang sesuai standar.
2. Inspeksi Dimensi Ujung Las
Pemeriksaan ketat terhadap ketebalan dinding ujung las, dimensi bevel, koaksialitas, dan toleransi keseluruhan untuk menjamin pencocokan pengelasan yang tepat dan andal dengan jaringan pipa di lokasi.
3. Uji Hidrostatik & Penyegelan
Setiap katup menjalani uji hidrostatik cangkang dan uji penyegelan dudukan di bawah tekanan terukur untuk memverifikasi ketahanan tekanan dan kinerja tanpa kebocoran, menghilangkan potensi risiko tersembunyi.
4. Pemeriksaan Akhir Produk Jadi
Inspeksi penuh terhadap penampilan, kebersihan, dan integritas perakitan sebelum pengemasan untuk memastikan pengiriman bebas cacat setiap katup.
Kemasan
Semua katup bola baja tahan karat ujung yang dilas dengan 3 buah mengadopsi kemasan dua lapis ekspor standar untuk internasional jarak jauh yang aman transportasi. Setiap katup dikemas secara individual dalam karton bergelombang tebal dengan bantalan tahan guncangan yang harus dihindari kerusakan akibat goresan dan benturan. Paket pengiriman luar menggunakan kotak kayu lapis yang kokoh dengan kompresi yang sangat baik, tahan jatuh dan lembab, beradaptasi sepenuhnya dengan angkutan laut dan darat untuk pengiriman global yang utuh.
