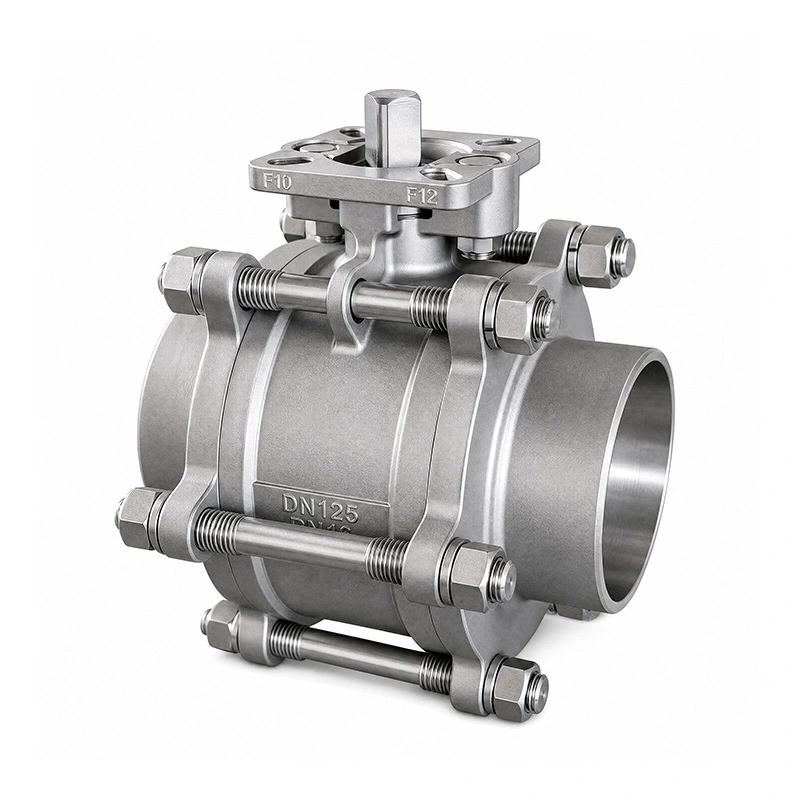

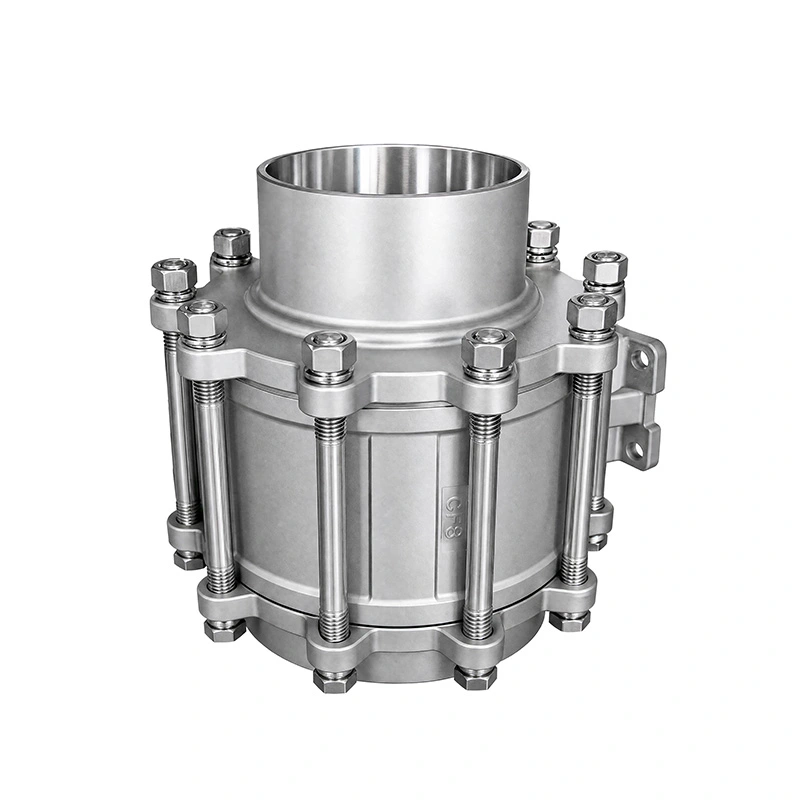

3 Buah Batang Diperpanjang Katup Bola Baja Tahan Karat Ujung Dilas Butt

3PC Butt-welded Ends Stainless Steel Ball Valve Extended Stem memiliki fitur ujung yang dilas butt untuk sambungan pipa permanen dan batang yang diperpanjang untuk aplikasi di mana titik pengoperasian katup perlu diposisikan jauh dari pipa. Bodi tiga bagian memungkinkan komponen internal diakses untuk pemeliharaan, sedangkan bantalan pemasangan ISO 5211 mendukung pemasangan langsung aktuator pneumatik atau listrik.

Dimensi Utama

Fitur Produk

1. Sambungan Pipa Butt-Welded

Katup menggunakan ujung yang dilas dengan butt yang diproduksi sesuai dengan ASME B16.25. Pengelasan katup langsung ke dalam pipa menghasilkan sambungan tetap tanpa sambungan berulir atau flensa, sehingga konfigurasi ini cocok untuk instalasi perpipaan industri permanen.

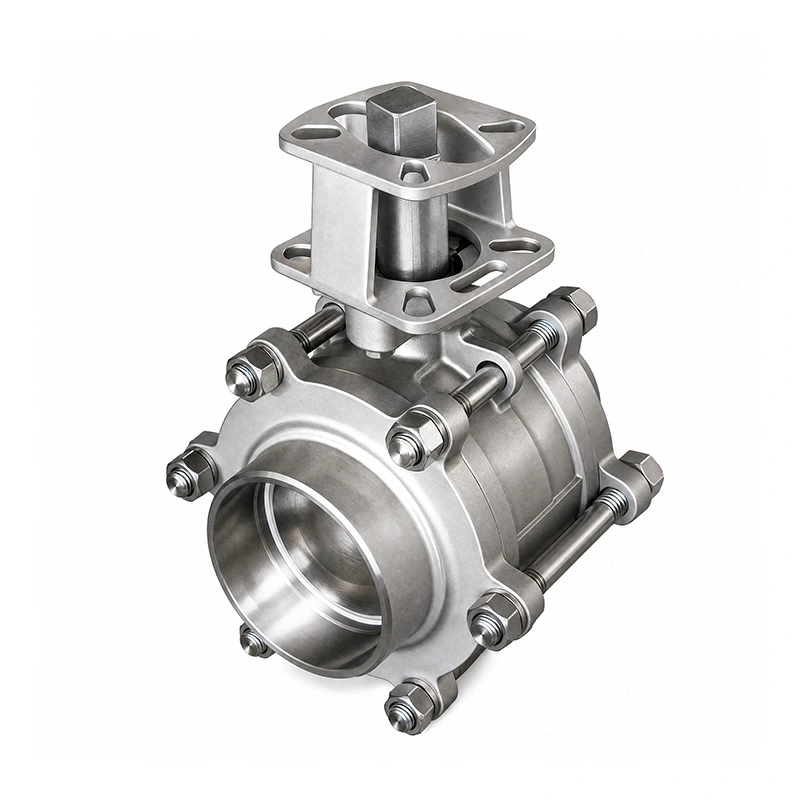

2. Konfigurasi Batang yang Diperluas

Batang yang diperpanjang memberikan jarak pengoperasian tambahan antara pegangan atau aktuator dan pipa. Hal ini berguna jika insulasi, pengaturan pipa, atau kondisi pemasangan membatasi akses ke batang katup standar.

3. Badan Tiga Bagian untuk Perawatan

Konstruksi tiga bagian menyediakan akses ke komponen katup internal saat pemeriksaan atau penggantian diperlukan. Komponen dudukan dan perapat dapat diservis tanpa mengganti seluruh rakitan katup.

4. Konstruksi Katup Baja Tahan Karat

3PC Butt-welded Ends Stainless Steel Ball Valve Extended Stem menggunakan ASTM A351 CF8M (316) untuk bodi dan ASTM A182 F316 untuk bola dan batang. Kursi RPTFE ditentukan untuk kisaran suhu yang tercantum -25℃ hingga 150℃.

Pemasangan Aktuator

Katup dilengkapi dengan bantalan pemasangan ISO 5211 untuk pemasangan aktuator langsung. Aktuator pneumatik atau listrik dapat dipilih sesuai dengan ukuran katup, torsi pengoperasian, dan persyaratan kontrol. Antarmuka pemasangan aktuator harus diperiksa sebelum memesan untuk memastikan kompatibilitas.

Standar dan Inspeksi

Desain dan manufaktur mengikuti ASME B16.34, dengan ujung las butt berdasarkan ASME B16.25. Pengujian dan inspeksi katup dilakukan sesuai dengan API 598. Peringkat suhu tekanan juga mengacu pada ASME B16.34.

Inspeksi produksi meliputi verifikasi material, pengujian tekanan, inspeksi penyegelan, dan pemeriksaan katup akhir. Laporan pengujian material dan dokumentasi produk yang berlaku dapat diberikan sesuai dengan konfigurasi katup dan persyaratan pemesanan.

Aplikasi

Batang Perpanjangan Katup Bola Stainless Steel Ujung yang Dilas Butt 3PC ditujukan untuk sistem perpipaan industri yang memerlukan sambungan las permanen dan pengoperasian katup yang dapat diakses. Aplikasi yang umum meliputi pemrosesan kimia, sistem petrokimia, peralatan farmasi, pemrosesan makanan dan minuman, pembangkit listrik, dan pengolahan air.

Sebelum pemilihan, konfirmasikan media pipa, tekanan, suhu, ukuran pipa, spesifikasi pengelasan, dan ruang pemasangan yang tersedia. Bahan katup dan konfigurasi dudukan juga harus diperiksa kesesuaiannya dengan media servis.

Pertanyaan Umum

1. Apa aplikasi utama dari Batang Diperpanjang Katup Bola Stainless Steel Ujung yang Dilas Butt 3PC?

Ini digunakan dalam sistem perpipaan industri yang memerlukan sambungan las dan akses katup yang diperluas. Aplikasinya meliputi sistem kimia, petrokimia, farmasi, makanan dan minuman, listrik dan pengolahan air.

2. Standar apa yang berlaku untuk ujung yang dilas dengan butt?

Ujung yang dilas dengan butt ditentukan menurut ASME B16.25. Spesifikasi pengelasan harus diperiksa terhadap desain pipa sebelum pemasangan.

3. Apakah aktuator dapat dipasang langsung?

Ya. Katup memiliki bantalan pemasangan ISO 5211 untuk pemasangan aktuator pneumatik atau listrik. Pemilihan aktuator harus didasarkan pada ukuran katup, torsi pengoperasian, dan persyaratan kontrol.

4. Bahan apa yang digunakan dalam konfigurasi standar?

Badannya adalah ASTM A351 CF8M (316), sedangkan bola dan batangnya adalah ASTM A182 F316. Kursi standarnya adalah RPTFE (PTFE+15%fv). Bahan lain tersedia berdasarkan permintaan.

5. Berapa kisaran tekanan dan suhu maksimum?

Tekanan maksimum yang tercantum adalah 285PSI, dengan kisaran suhu -25℃ hingga 150℃. Batas pengoperasian sebenarnya harus dikonfirmasi berdasarkan ukuran katup, medium, dan peringkat suhu tekanan yang berlaku.

6. Bisakah katup disesuaikan?

Ya. Bahan lain dan konfigurasi komponen dapat disuplai sesuai dengan kondisi media, tekanan, suhu dan pemasangan yang diperlukan.
