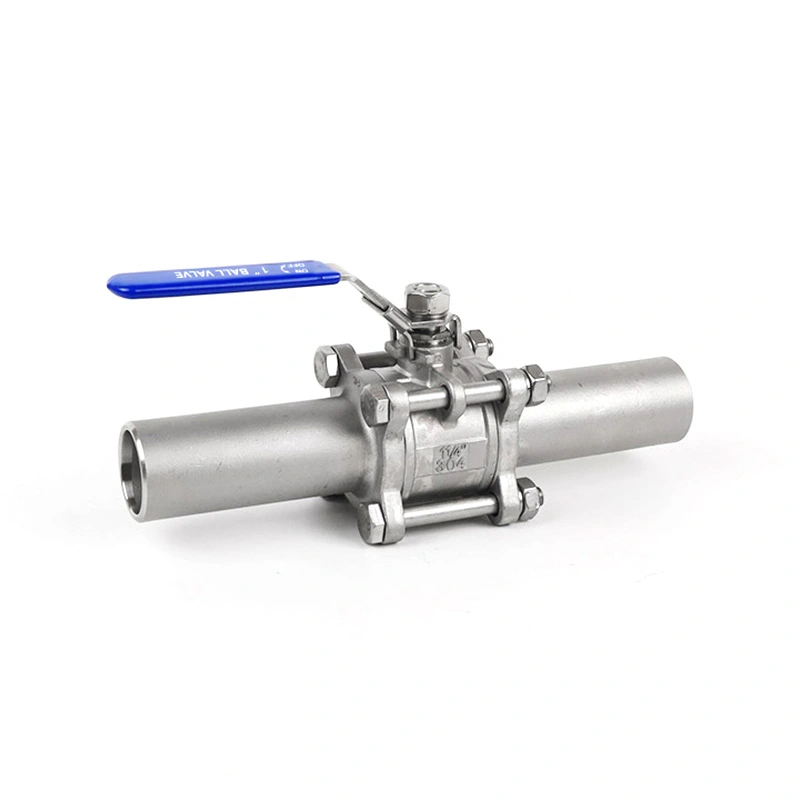

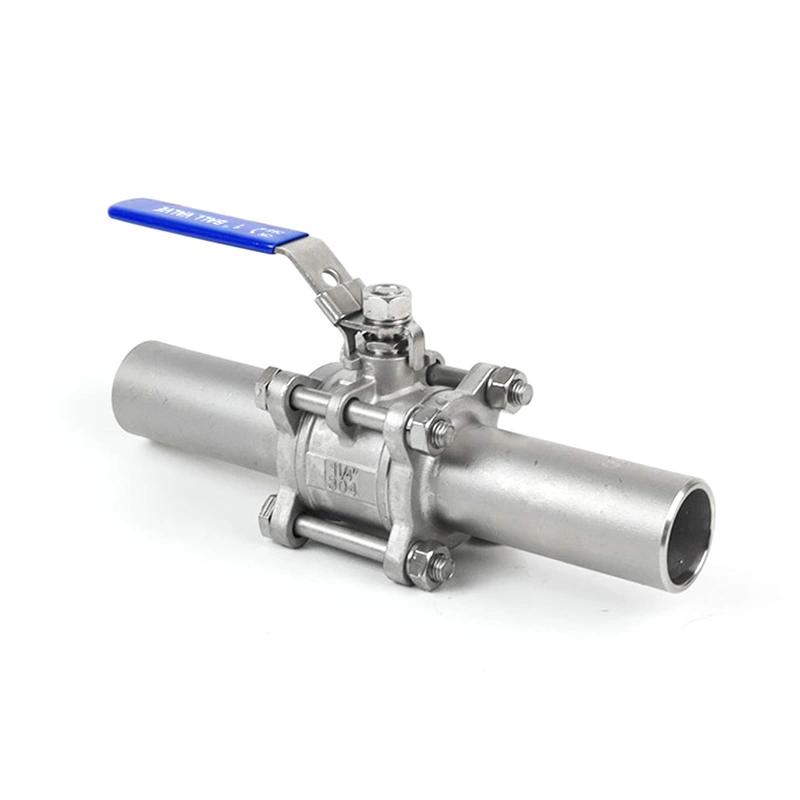

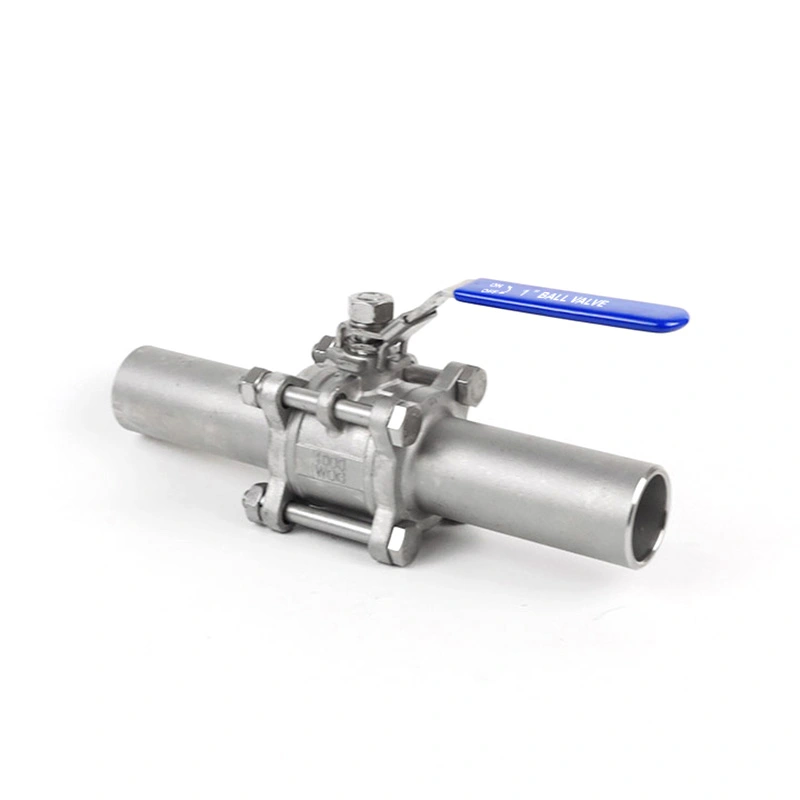

Las Katup Bola 3PC Diperpanjang

Las Katup Bola 3PC Diperpanjang menggunakan ujung las butt yang diperpanjang untuk memberikan panjang pengelasan tambahan di antara katup tubuh dan pipa. Ujung yang diperpanjang berguna untuk pipa berinsulasi, instalasi terkubur, dan tata letak perpipaan dimana jarak pengelasan ekstra diperlukan. Bodi tiga bagian juga menyediakan akses ke komponen internal inspeksi dan penggantian setelah pipa diisolasi.

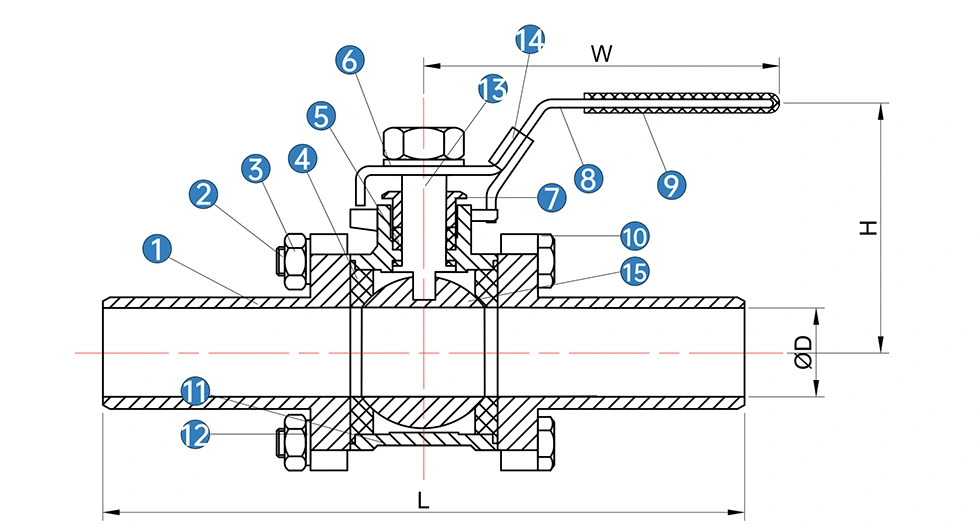

Dimensi Utama

* N : Ujung benang sesuai ANSI B 2.1 NPT
* B: Thread berakhir sesuai BS21 BSP

Fitur Produk

1. Ujung Las Butt yang Diperpanjang

Ujung las yang diperpanjang memberikan ruang tambahan untuk pengelasan pipa dan membantu menjauhkan pekerjaan pengelasan dari pekerjaan utama badan katup. Konfigurasi ini berguna untuk pipa berinsulasi atau terkubur di mana katup perlu ditempatkan di luar isolasi atau di lokasi yang dapat diakses.

2. Konstruksi Tiga Bagian

Badan yang terbelah memungkinkan katup dibuka untuk pemeriksaan dan pemeliharaan. Kursi, segel dan internal lainnya komponen dapat diakses saat penggantian diperlukan, sehingga mengurangi kebutuhan untuk mengganti rakitan katup secara lengkap.

3. Bahan Baja Tahan Karat 316

3PC Ball Valve Weld Extended menggunakan ASTM A351 CF8M (316) untuk body dan ASTM A182 F316 untuk ball dan stem. Kursi standarnya adalah RPTFE (PTFE+15%fv). Kombinasi bahan lainnya dapat disediakan sesuai kebutuhan kondisi layanan.

4. Sambungan Las Butt

Ujung las mengikuti persyaratan ASME B16.25. Sambungan las butt menyediakan sambungan permanen antar katup dan pipa, dengan tata cara pengelasan dan persiapan pipa ditentukan oleh spesifikasi pipa yang berlaku.

Pengelasan dan Instalasi

Sebelum melakukan pengelasan, periksa ukuran pipa, dimensi ujung las, kondisi kemiringan dan keselarasan. Pipanya seharusnya didukung dengan benar untuk mencegah beban berlebihan pada katup selama pemasangan. Prosedur pengelasan juga harus diikuti spesifikasi proyek yang berlaku.

Ujung yang diperpanjang memberikan jarak tambahan antara area pengelasan dan bagian dalam katup. Pengelasan yang sesuai dan Prosedur pengendalian panas tetap harus diikuti untuk melindungi tempat duduk, segel dan komponen sensitif panas lainnya.

Bahan dan Kondisi Pengoperasian

Katup ditentukan untuk kisaran suhu -25℃ hingga 150℃ dan tekanan maksimum 285PSI di bawah yang tercantum kondisi. Batas pengoperasian sebenarnya harus dikonfirmasi berdasarkan ukuran katup, media, suhu, dan peringkat tekanan-suhu yang berlaku.

Bodi baja tahan karat, bola F316, dan batang F316 ditujukan untuk media industri yang kompatibel. Kursi dan penyegelan pemilihan bahan harus diperiksa terhadap cairan, suhu dan tekanan sebenarnya sebelum memesan.

Inspeksi Kualitas

Inspeksi Bahan

Identifikasi material dan catatan inspeksi terkait dapat diberikan sesuai dengan persyaratan pesanan. Bahan laporan pengujian tersedia untuk konfigurasi katup yang berlaku.

Inspeksi Dimensi

Dimensi katup dan fitur ujung las diperiksa sesuai dengan gambar dan persyaratan produk yang ditentukan. Inspeksi dapat mencakup panjang ujung las, dimensi, dan kondisi perakitan umum.

Tes Tekanan dan Penyegelan

Pengujian dan inspeksi katup mengikuti persyaratan API 598. Tes tekanan dan penyegelan dilakukan untuk memeriksa kinerja penyegelan badan katup dan kursi sebelum pengiriman.

Pemeriksaan Katup Selesai

Pemeriksaan akhir mencakup penampilan katup, perakitan, perlindungan ujung las, dan kondisi pengoperasian. Produk yang dibutuhkan dokumen dapat disiapkan sesuai pesanan.

Aplikasi

3PC Ball Valve Weld Extended cocok untuk perpipaan industri dimana sambungan las dan pengelasan tambahan jarak diperlukan. Aplikasi yang umum meliputi pemrosesan petrokimia, sistem minyak dan gas, energi panas, pengolahan air dan kontrol cairan industri umum.

Konfigurasi ujung yang diperluas sangat berguna saat isolasi pipa, instalasi bawah tanah, atau lokasi tata letak membatasi ruang yang tersedia di sekitar badan katup. Kesesuaian aplikasi harus dikonfirmasi berdasarkan spesifikasi medium, tekanan, suhu dan pipa.

Kemasan

Katup dikemas untuk transportasi ekspor menggunakan karton bergelombang dan kotak kayu lapis. Ujung lasnya adalah dilindungi selama pengepakan untuk mengurangi risiko kerusakan pada bevel dan permukaan sambungan selama penanganan dan pengiriman.

Pertanyaan Umum

1. Apa tujuan dari ujung las yang diperpanjang pada 3PC Ball Valve Weld Extended?

Ujung las yang diperpanjang memberikan jarak pengelasan tambahan antara badan katup dan pipa. Mereka berguna untuk pipa berinsulasi, instalasi terkubur, dan tata letak lainnya di mana area pengelasan perlu diposisikan lebih jauh dari badan katup.

2. Bahan apa yang digunakan untuk katup?

Material bodi standarnya adalah ASTM A351 CF8M (316), dengan ASTM A182 F316 digunakan untuk bola dan batangnya. Kursinya adalah RPTFE (PTFE+15%fv). Bahan lain tersedia berdasarkan permintaan.

3. Standar apa yang berlaku untuk ujung las butt?

Ujung las butt ditentukan menurut ASME B16.25. Prosedur pengelasan akhir harus mengikuti yang berlaku spesifikasi pipa atau proyek.

4. Apakah katup dapat dirawat setelah pemasangan?

Ya. Bodi tiga bagian menyediakan akses ke komponen internal untuk pemeriksaan dan penggantian. Pipa itu harus diisolasi dan dikurangi tekanannya sebelum pemeliharaan katup.

5. Berapa batas tekanan dan suhu?

Tekanan maksimum yang tercantum adalah 285PSI, dan kisaran suhu -25℃ hingga 150℃. Pengoperasian sebenarnya yang diijinkan kondisinya tergantung pada ukuran katup, medium, dan peringkat suhu-tekanan yang berlaku.

6. Dokumen apa saja yang bisa diserahkan?

Laporan pengujian material dan inspeksi yang berlaku atau dokumentasi produk dapat diberikan sesuai dengan katup konfigurasi dan persyaratan pesanan.
