Katup Gerbang Baja Karbon Tempa 800LB

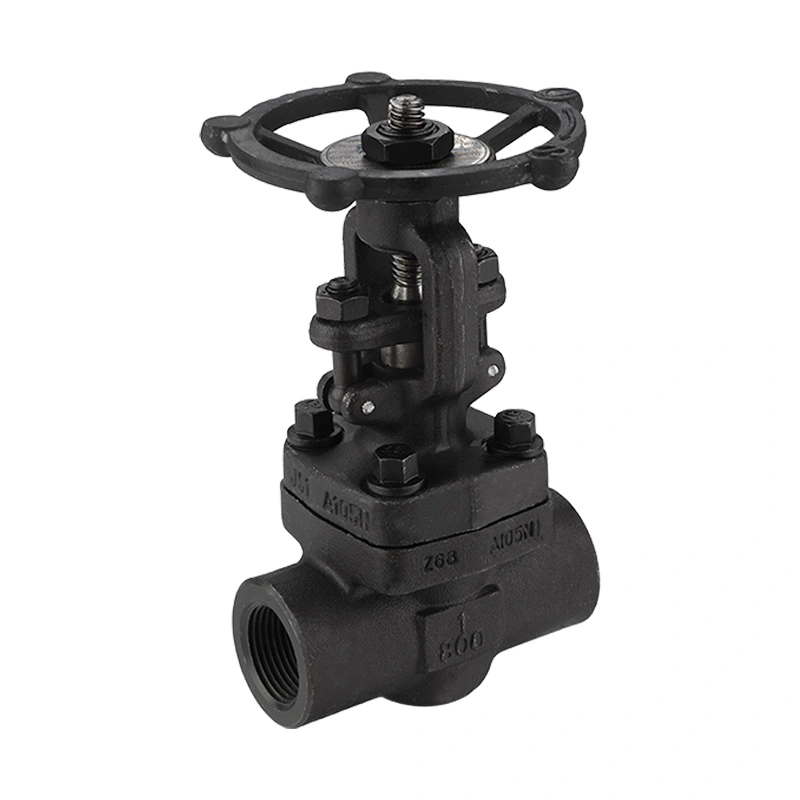

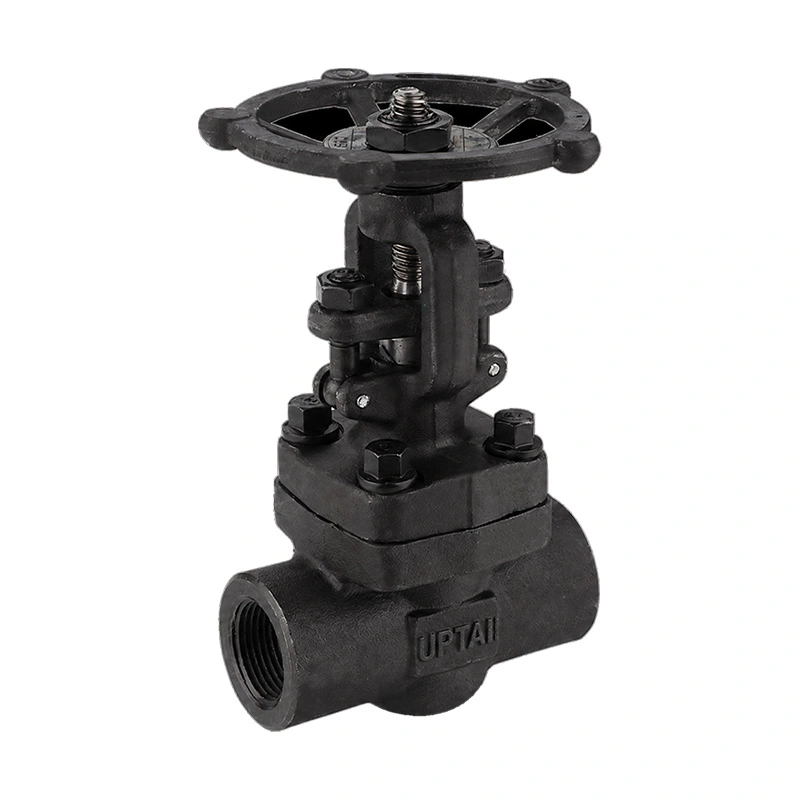

Forged Carbon Steel Gate Valve 800LB adalah katup gerbang palsu untuk perpipaan industri kecil. Ia menggunakan bodi ASTM A105N, susunan batang OS&Y, kap mesin yang dibaut, dan pengoperasian roda tangan. Koneksi NPT, BSP, dan las soket tersedia untuk konfigurasi perpipaan yang berbeda.

Shangtai memproduksi katup industri di Wenzhou, Zhejiang, Cina. Proses produksi meliputi permesinan, perakitan, pengujian tekanan, inspeksi, penandaan, dan pengemasan. Spesifikasi katup dapat dipastikan dari ukuran yang dibutuhkan, sambungan, media, tekanan, suhu, dan kebutuhan material.

Dimensi Utama

Konstruksi Katup

Badan katup terbuat dari baja karbon tempa ASTM A105N. Kap mesin dibaut ke bodi, memungkinkan akses ke bagian internal setelah saluran diisolasi dan dikurangi tekanannya.

Batang OS&Y

Desain Sekrup dan Yoke Luar menempatkan batang di luar badan katup. Pergerakan batang dapat dilihat selama pengoperasian, yang juga memberikan indikasi visual sederhana mengenai posisi katup.

Baji Padat

Baji tersebut bergerak secara vertikal untuk menutup saluran aliran. Katup gerbang ditujukan untuk layanan isolasi dan biasanya dioperasikan dalam posisi terbuka penuh atau tertutup penuh.

Bahan Batang dan Tempat Duduk

Bahan batang yang terdaftar adalah ASTM A182 F6a. Disk tersedia dalam ASTM A-276 Gr. 420 dengan konfigurasi hard-facing Stellite 6 opsional, sedangkan material jok yang terdaftar adalah ASTM A-276 Gr. 410.

Tekanan dan Suhu

Katup ini diberi peringkat CL800 dengan tekanan kerja maksimum terdaftar sebesar 1975 PSI. Tekanan kerja yang berlaku bergantung pada suhu, material, ukuran, dan peringkat suhu tekanan yang relevan. Katup harus dipilih berdasarkan kondisi pengoperasian sebenarnya, bukan berdasarkan kelas tekanan saja.

Kisaran suhu yang tercantum adalah -29ºc + 425ºc. Dudukan, batang, pengepakan, dan bahan internal lainnya harus diperiksa kompatibilitasnya saat katup digunakan pada suhu tinggi.

Akhiri Opsi Koneksi

Katup dapat dilengkapi dengan ujung NPT, BSP, atau las soket. Sambungan harus sesuai dengan spesifikasi pipa dan metode pemasangan.

NPT

Ujung berulir NPT ditentukan sesuai dengan standar koneksi ASME B1.20.1 yang tercantum. Ukuran ulir dan komponen perkawinan harus diperiksa sebelum pemasangan.

BSP

Ujung BSP tersedia untuk sistem perpipaan yang menggunakan thread BSP yang kompatibel. Konfigurasi utas yang diperlukan harus dikonfirmasi saat memesan.

Pengelasan Soket

Ujung las soket cocok untuk pipa dengan lubang kecil yang memerlukan sambungan las. Prosedur pengelasan harus mengikuti spesifikasi perpipaan yang berlaku.

Persyaratan NACE

Spesifikasi mencantumkan NACE MR0175 / ISO 15156. Untuk aplikasi layanan asam, bahan katup dan persyaratan manufaktur harus ditinjau berdasarkan kondisi layanan aktual dan spesifikasi proyek.

Jika kepatuhan NACE diperlukan, tingkatan material, batas kekerasan, persyaratan inspeksi, dan dokumentasi yang diperlukan harus dikonfirmasi sebelum produksi.

Aplikasi Khas

Minyak dan Gas:Titik isolasi lubang kecil di perpipaan hulu, hilir, dan proses.

Pengilangan dan Petrokimia:Jalur proses, pipa utilitas, dan sambungan peralatan memerlukan isolasi manual.

Pembangkit Listrik:Saluran uap, ketel, dan utilitas yang dipilih dalam batas tekanan dan suhu yang ditentukan.

Peralatan Industri:Rakitan perpipaan kompak dan peralatan proses menggunakan sambungan berulir atau las soket.

Poin Seleksi

Konfirmasikan ukuran katup, jenis sambungan, tekanan pengoperasian, suhu, media, dan persyaratan material sebelum memesan. Untuk aplikasi layanan asam, berikan spesifikasi NACE yang berlaku. Untuk koneksi berulir, konfirmasikan jenis dan ukuran utas. Untuk sambungan las soket, konfirmasikan dimensi pipa dan persyaratan pengelasan.

Katup ini dimaksudkan untuk isolasi. Jika aplikasi memerlukan pengaturan aliran kontinu, metode pengoperasian dan jenis katup harus ditinjau ulang sebelum pemilihan.

Instalasi dan Pemeliharaan

Periksa katup dan ujung sambungan sebelum pemasangan. Jaga kebersihan permukaan bagian dalam dan lepaskan penutup pelindung hanya ketika katup siap dipasang.

Sambungan berulir harus dipasang menggunakan metode penyegelan yang ditentukan tanpa pengencangan yang berlebihan. Untuk versi las soket, prosedur pengelasan harus mengontrol masukan panas dan mengikuti persyaratan perpipaan yang berlaku.

Setelah pemasangan, operasikan roda tangan dan periksa perjalanan pembukaan dan penutupan secara lengkap. Sebelum pemeliharaan, isolasi dan turunkan tekanan pipa. Inspeksi harus mencakup batang, area pengepakan, sambungan kap mesin, roda tangan, dan permukaan perapat.

Pengujian dan Dokumentasi

Katup dirancang dan diproduksi sesuai dengan API 602, dengan API 598 ditentukan untuk pengujian dan inspeksi. Inspeksi dapat mencakup pemeriksaan material, inspeksi dimensi, pengujian cangkang, pengujian kebocoran kursi, pemeriksaan pengoperasian, dan inspeksi akhir.

Informasi material, data dimensi, gambar, catatan inspeksi, dan dokumentasi pengujian dapat diberikan sesuai dengan persyaratan pesanan.

Pertanyaan Umum

Q1: Apa itu Katup Gerbang Baja Karbon Tempa 800LB?

Katup Gerbang Baja Karbon Tempa 800LB adalah katup gerbang tempa untuk perpipaan lubang kecil bertekanan tinggi. Ia menggunakan badan baja karbon tempa dan elemen penutup tipe gerbang untuk isolasi pipa. Konfigurasi yang tercantum mencakup pengoperasian OS&Y, kap mesin yang dibaut, pengoperasian roda tangan, dan sambungan NPT, BSP, atau las soket.

Q2: Apa perbedaan antara OS&Y dan desain batang tersembunyi?

Dalam desain OS&Y, batang diposisikan di luar badan katup dan terlihat bergerak selama pengoperasian. Desain batang yang tersembunyi menjaga pergerakan batang di dalam badan katup. Pengaturan OS&Y membuat perkiraan posisi katup lebih mudah diidentifikasi secara visual.

Q3: Kapan sebaiknya sambungan las soket dipilih?

Ujung las soket dapat dipertimbangkan untuk sistem perpipaan lubang kecil yang memerlukan sambungan las. Ukuran pipa, ketebalan dinding, prosedur pengelasan, dan standar perpipaan proyek harus dikonfirmasi sebelum pemilihan.

Q4: Apakah katup memerlukan pelumasan teratur?

Persyaratan pelumasan tergantung pada desain katup dan kondisi pengoperasian. Batang dan komponen pengoperasian harus dirawat sesuai dengan petunjuk perawatan pabrikan, dan pelumas yang tidak sesuai tidak boleh digunakan pada komponen penyegel.

Q5: Apa yang dapat menyebabkan kebocoran eksternal di sekitar batang?

Kebocoran area batang dapat disebabkan oleh kondisi pengepakan, kondisi permukaan batang, penyetelan yang tidak tepat, atau keausan komponen. Katup harus diisolasi dan dikurangi tekanannya sebelum memeriksa atau memperbaiki area pengepakan.

Q6: Bisakah katup ini disesuaikan dengan bahan lain?

Konfigurasi material lainnya tersedia berdasarkan permintaan. Badan, cakram, batang, dudukan, dan bahan lain yang diperlukan harus ditentukan sesuai dengan media, tekanan, suhu, kondisi korosi, dan standar yang berlaku.

Q7: Informasi apa yang harus diberikan untuk kutipan?

Harap berikan ukuran katup, jenis sambungan, media, tekanan pengoperasian, suhu, kuantitas, persyaratan material, persyaratan NACE jika berlaku, dan gambar atau spesifikasi proyek apa pun yang berlaku.
