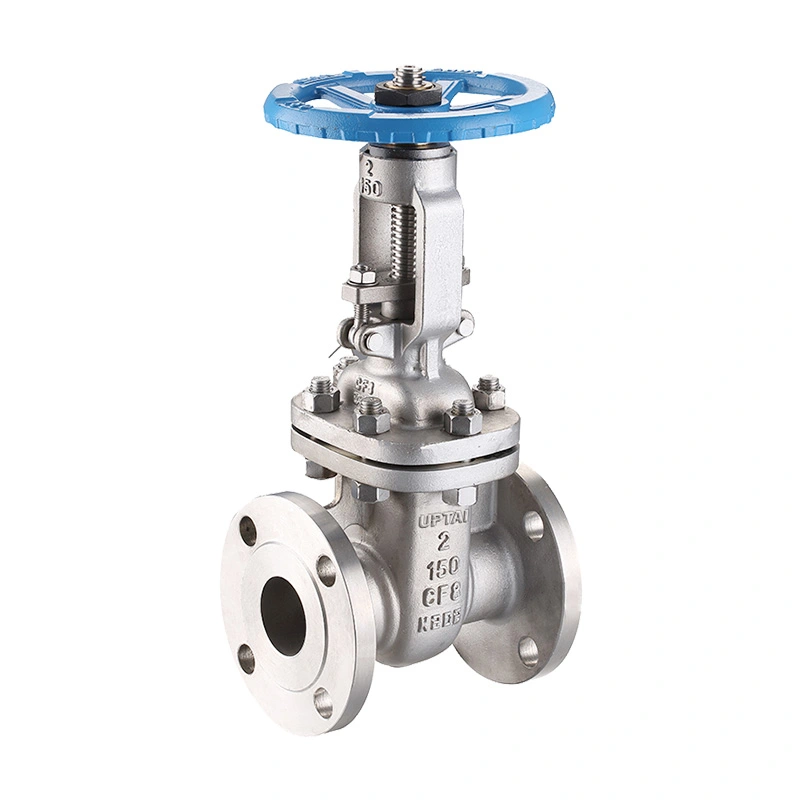

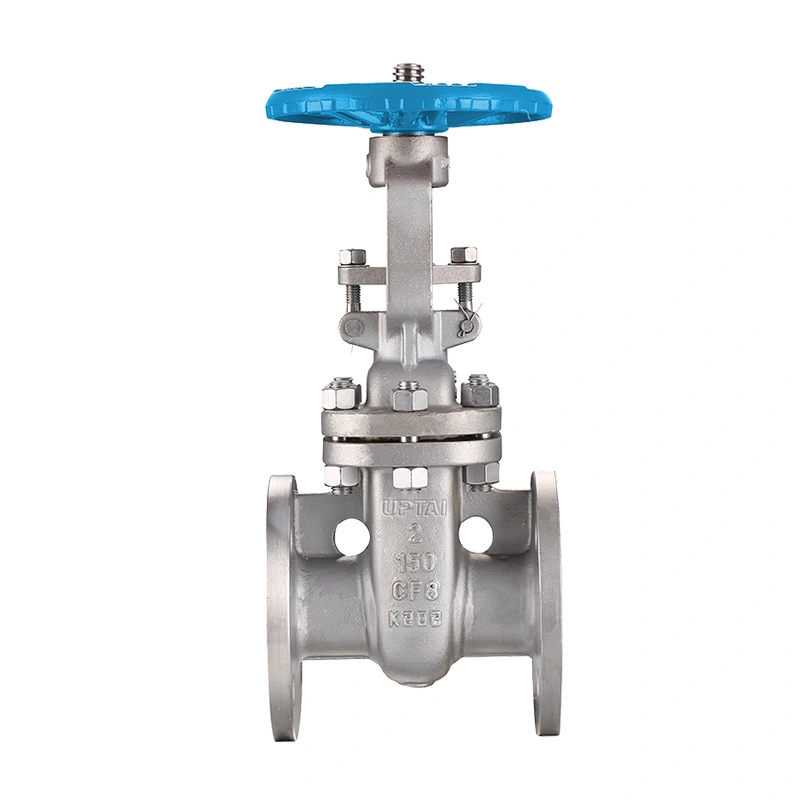

Katup Gerbang Baja Tahan Karat ANSI 150LB

Katup Gerbang Baja Tahan Karat ANSI 150LB dikonfigurasikan untuk isolasi pipa yang memerlukan jalur aliran lubang penuh dan badan katup baja tahan karat. Gerbangnya bergerak secara vertikal untuk membuka atau menutup saluran, membuat katup ini cocok untuk aplikasi yang biasanya memerlukan servis terbuka penuh atau tertutup penuh daripada pelambatan terus menerus. Konfigurasi yang tercantum mencakup NPS 2" hingga 48" dan menggunakan pengoperasian roda tangan atau roda gigi sesuai dengan ukuran katup.

Shangtai memproduksi katup industri di Wenzhou, Zhejiang, Cina. Produksi katup meliputi persiapan material, pemesinan, perakitan komponen, pengujian tekanan, inspeksi, penandaan, dan pengemasan akhir. Konfigurasi produk dapat dikonfirmasikan berdasarkan ukuran pipa, kelas tekanan, media pengoperasian, suhu, persyaratan material, standar sambungan, dan spesifikasi proyek yang berlaku.

Dimensi Utama

Prinsip Konstruksi dan Pengoperasian Gate Valve

Katup menggunakan elemen penutup tipe gerbang yang bergerak tegak lurus terhadap arah aliran pipa. Ketika gerbang dinaikkan sepenuhnya, jalur aliran dibuka; ketika gerbang diturunkan, lorong ditutup. Susunan straight-through ini biasanya dipilih untuk isolasi pipa dimana kehilangan tekanan yang rendah pada posisi terbuka penuh adalah hal yang penting.

Katup gerbang umumnya dimaksudkan untuk isolasi daripada pelambatan rutin. Menjaga katup tetap terbuka atau tertutup sepenuhnya membantu mengurangi keausan yang tidak perlu pada gerbang dan permukaan tempat duduk. Jika pengaturan aliran diperlukan, jenis katup dan kondisi pengoperasian harus dievaluasi secara terpisah.

Bodi dan Cakram Baja Tahan Karat

Bahan bodi dan cakram yang terdaftar adalah ASTM A351 CF8 / CF8M. Nilai baja tahan karat ini dapat dipilih untuk layanan industri yang mengutamakan ketahanan terhadap korosi dan kompatibilitas material. Bahan sebenarnya harus disesuaikan dengan media proses, suhu, tekanan, dan spesifikasi proyek.

Batang F304 / F316

Batangnya ditentukan sebagai ASTM A182 F304 / F316. Batang memindahkan gaya operasi dari operator roda tangan atau roda gigi ke gerbang. Pemilihan material batang harus dipertimbangkan bersama dengan badan katup, cakram, dudukan, pengepakan, dan media proses.

Konfigurasi Stellite 6 Kursi

Konfigurasi kursi yang terdaftar mencakup ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Stellite 6 hard-facing digunakan pada permukaan tempat duduk yang memerlukan ketahanan terhadap keausan dan kontak tempat duduk berulang kali. Susunan dudukan yang tepat harus dipastikan sesuai dengan ukuran katup dan konfigurasi yang dipesan.

Koneksi Tekanan dan Flensa Kelas 150

Penunjukan Kelas 150 mengidentifikasi kelas tekanan katup berdasarkan sistem peringkat suhu-tekanan ASME yang berlaku. Ini tidak boleh diartikan sebagai tekanan kerja tetap sebesar 150 PSI. Tekanan kerja maksimum yang tercantum adalah 285 PSI, sedangkan tekanan yang diijinkan untuk katup tertentu bergantung pada material, ukuran, suhu, dan peringkat suhu tekanan yang berlaku.

Katup menggunakan ujung flensa yang kompatibel dengan RF. Untuk NPS 2" hingga 24", standar sambungan yang tercantum adalah ASME B16.5, sedangkan NPS 26" ke atas ditentukan dengan ASME B16.47 Seri A. Dimensi flensa pipa, kelas tekanan, pemilihan paking, susunan baut, dan kondisi permukaan harus diperiksa sebelum pemasangan.

Pengoperasian Katup dan Pemilihan Ukuran

Metode pengoperasian berubah sesuai dengan ukuran katup. Konfigurasi yang tercantum menggunakan roda tangan untuk katup dari 2" hingga 16" dan operator roda gigi untuk ukuran 18" dan lebih besar. Katup yang lebih besar umumnya memerlukan torsi pengoperasian yang lebih besar, sehingga mekanisme roda gigi cocok untuk pengoperasian manual katup pipa berdiameter lebih besar.

Pengoperasian Roda Tangan

Pengoperasian roda tangan memberikan kontrol lokal langsung untuk ukuran katup 2" hingga 16" yang ditentukan. Operator harus memutar roda tangan sesuai dengan arah buka dan tutup katup dan tidak boleh menggunakan tenaga luar yang berlebihan untuk mengatasi hambatan abnormal.

Operator Roda Gigi

Katup dari 18" ke atas ditentukan oleh operator roda gigi. Gearbox memberikan keuntungan mekanis untuk membuka dan menutup katup yang lebih besar dan dapat berguna jika pengoperasian roda tangan langsung memerlukan tenaga pengoperasian yang berlebihan.

Pertimbangan Layanan NACE

Konfigurasi yang tercantum merujuk pada NACE MR0175 / ISO 15156. Standar ini terkait dengan persyaratan material untuk peralatan yang terpapar pada lingkungan spesifik yang mengandung hidrogen sulfida dalam produksi minyak dan gas. Penerapan NACE harus dikonfirmasikan terhadap lingkungan layanan aktual, persyaratan material, tekanan, suhu, dan spesifikasi proyek daripada diasumsikan hanya dari model katup.

Untuk aplikasi layanan asam, pemilihan material dan persyaratan kekerasan dapat menjadi hal yang penting. Oleh karena itu, konfigurasi katup lengkap, termasuk bahan yang mengandung tekanan, trim, dudukan, batang, dan komponen basah lainnya, harus ditinjau ulang terhadap persyaratan proyek yang berlaku sebelum memesan.

Industri yang Berlaku

Sistem Minyak dan Gas

Digunakan untuk isolasi pipa pada aplikasi hulu, tengah, pengilangan, dan petrokimia di mana bahan baja tahan karat yang dipilih dan kelas tekanan kompatibel dengan kondisi layanan.

Pengolahan Kimia

Cocok untuk isolasi cairan kimia dan proses yang kompatibel. Pemilihan bodi, cakram, batang, dudukan, dan material lainnya harus diperiksa berdasarkan komposisi kimia, konsentrasi, suhu pengoperasian, dan tekanan.

Air dan Air Limbah

Berlaku untuk pipa distribusi, pengolahan, utilitas, dan air proses tertentu yang memerlukan katup isolasi bergelang.

Sistem Tenaga dan Utilitas

Dapat digunakan untuk isolasi pada jaringan pipa utilitas industri, sistem terkait daya, layanan HVAC, dan aplikasi fluida lain yang kompatibel dalam batas tekanan dan suhu yang ditentukan.

Pertimbangan Seleksi

Ukuran Pipa:Konfirmasikan ukuran pipa nominal dan ukuran katup yang diperlukan sebelum memesan. Katup berdiameter besar juga harus diperiksa ketersediaan ruang pemasangan dan pengoperasiannya.

Kelas Tekanan:Pastikan bahwa Kelas 150 dan tekanan kerja maksimum yang tercantum sesuai dengan tekanan pipa sebenarnya pada suhu pengoperasian.

Kompatibilitas Sedang:Periksa kesesuaian badan baja tahan karat, cakram, batang, dudukan, pengepakan, dan bahan basah lainnya dengan media proses.

Standar Koneksi:Verifikasikan standar flensa, permukaan RF, susunan lubang baut, jenis paking, dan persyaratan tatap muka terhadap gambar pipa.

Metode Operasi:Konfirmasikan apakah pengoperasian roda tangan atau roda gigi diperlukan sesuai dengan ukuran katup, posisi pemasangan, ruang pengoperasian yang tersedia, dan torsi pengoperasian yang diperlukan.

Persyaratan Layanan Asam:Jika katup ditujukan untuk gas asam atau H₂Layanan yang mengandung S, berikan NACE atau spesifikasi proyek yang berlaku untuk konfirmasi material dan manufaktur.

Instalasi dan Pemeliharaan

Sebelum pemasangan, periksa katup, permukaan flensa, permukaan penyegelan, dan penutup pelindung dari kerusakan transportasi. Pipa harus disejajarkan dengan benar sehingga beban pipa eksternal tidak berpindah secara tidak tepat

Pertanyaan Umum

Q1: Apa perbedaan katup gerbang dengan katup bola dalam isolasi pipa?

Katup gerbang menggunakan gerbang yang bergerak linier untuk membuka atau menutup pipa, sedangkan katup bola menggunakan bola yang berputar. Katup gerbang biasanya dipilih untuk isolasi pipa yang lebih besar yang memerlukan jalur aliran lurus dan hambatan aliran yang relatif rendah dalam posisi terbuka penuh.

Q2: Apa yang harus diperiksa jika katup gerbang sulit dioperasikan?

Periksa apakah pipa sudah sejajar dengan benar, apakah batang dan mekanisme pengoperasian bersih dan terlumasi sesuai spesifikasi, dan apakah tekanan atau endapan yang berlebihan mempengaruhi pergerakan gerbang. Jika hambatan abnormal tetap ada, katup harus diisolasi dan diperiksa daripada dipaksakan dengan pengungkit eksternal tambahan.

Q3: Bagaimana cara menyimpan katup gerbang baja tahan karat sebelum pemasangan?

Katup harus disimpan di tempat yang bersih dan kering dengan pelindung flensa tetap di tempatnya. Hindari paparan terhadap zat korosif, kelembapan berlebihan, benturan, dan kontaminasi pada permukaan penyegelan internal. Katup besar juga harus didukung dengan baik selama penyimpanan dan penanganan.

Q4: Apa yang menyebabkan kebocoran setelah katup gerbang dipasang?

Kemungkinan penyebabnya antara lain permukaan penyegelan yang rusak, pemasangan gasket yang tidak sesuai, benda asing di dalam katup, pengoperasian penutupan yang salah, atau masalah penyelarasan pipa. Penyebab sebenarnya harus ditentukan melalui inspeksi dan pengujian tekanan setelah sistem diisolasi dengan aman.

Q5: Dapatkah Katup Gerbang Stainless Steel ANSI 150LB disuplai sesuai dengan gambar pipa?

Ya. Ukuran katup, dimensi tatap muka, susunan flensa, posisi pengoperasian, konfigurasi material, dan persyaratan sambungan lainnya dapat ditinjau berdasarkan gambar pipa sebelum produksi. Hal ini sangat berguna untuk penggantian katup dan proyek dengan dimensi pemasangan tetap.

Q6: Bisakah katup digunakan sebagai pengganti katup gerbang yang sudah ada?

Ya, asalkan katup pengganti sesuai dengan ukuran yang diperlukan, kelas tekanan, dimensi tatap muka, sambungan flensa, spesifikasi material, metode pengoperasian, dan ruang pemasangan. Gambar katup yang ada, informasi pelat nama, atau data dimensi dapat digunakan untuk konfirmasi konfigurasi.

Q7: Bagaimana masa pakai katup dapat dipertahankan?

Operasikan katup dalam batas tekanan dan suhu yang ditentukan, hindari siklus berulang yang tidak perlu, jaga batang dan mekanisme pengoperasian dalam kondisi yang sesuai, dan periksa katup secara berkala sesuai dengan jadwal perawatan pipa. Kebocoran abnormal atau hambatan pengoperasian harus segera diselidiki.

Q8: Informasi teknis apa yang harus dikonfirmasi sebelum memesan?

Informasi penting mencakup ukuran nominal, kelas tekanan, sambungan ujung, dimensi tatap muka, material bodi dan trim, konfigurasi kursi, metode pengoperasian, media servis, tekanan, suhu, standar yang berlaku, dan persyaratan inspeksi atau dokumentasi khusus.
