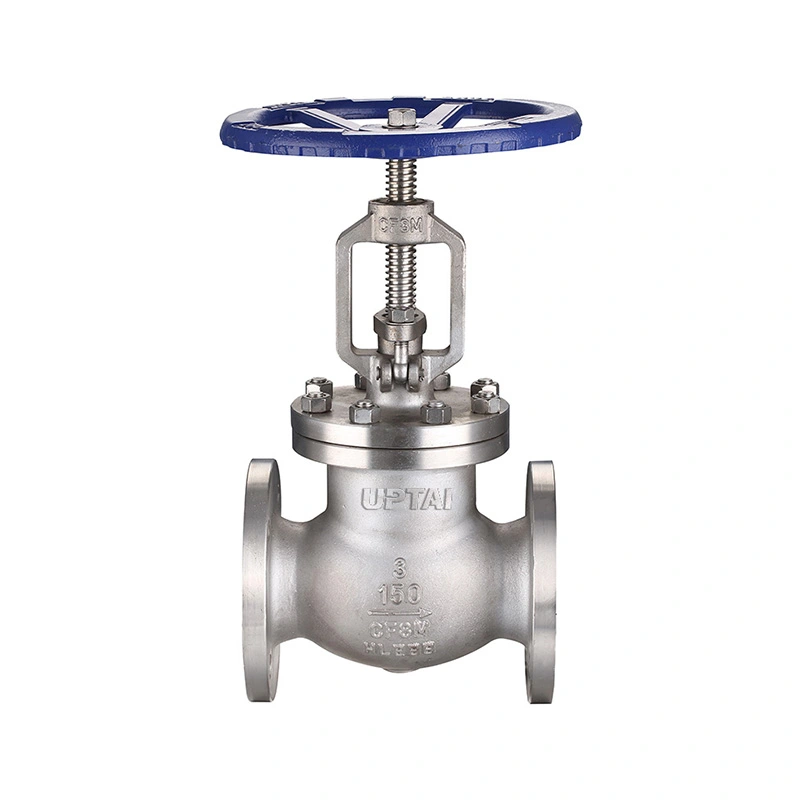

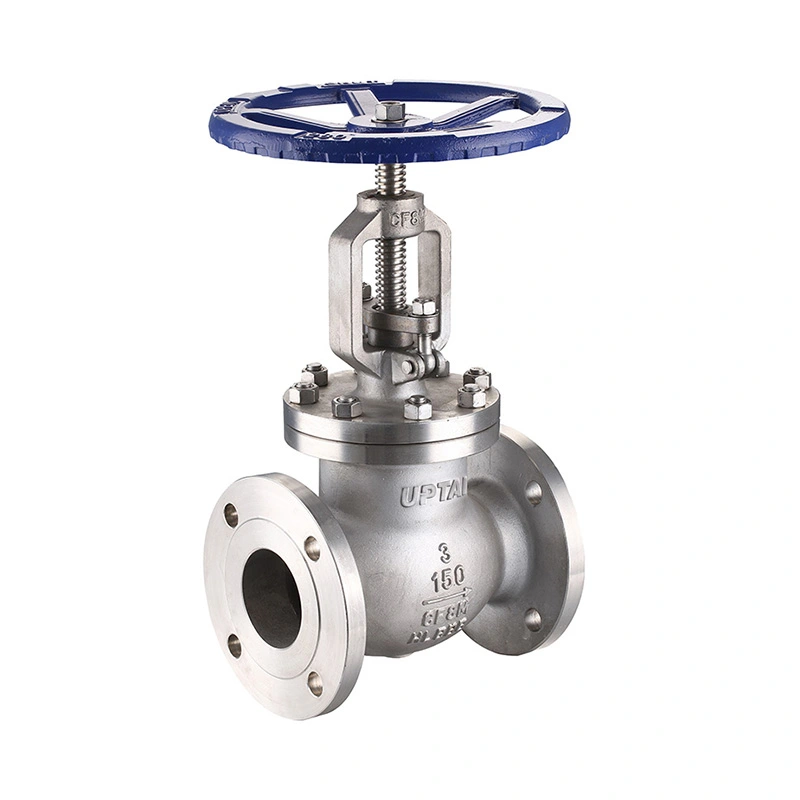

Katup Globe Bergelang Baja Tahan Karat Kelas 150

Globe Valve Flanged Stainless Steel Tempa Kelas 150 adalah katup globe baja tahan karat tempa untuk perpipaan industri dan peralatan proses. Ia menggunakan cakram bergerak linier untuk mematikan dan mengatur aliran, dengan ujung flensa yang kompatibel dengan RF dan pengoperasian roda tangan. Katup tersedia dalam ukuran 1/2" hingga 2" dengan pilihan material F304 dan F316.

Bahan bodi, cakram, batang, dan dudukan yang ditempa dapat dipilih sesuai dengan media kerja, tekanan, dan suhu. Spesifikasi katup juga mencakup persyaratan NACE MR0175 / ISO 15156 untuk kondisi servis yang berlaku.

Dimensi Utama

Kondisi Konstruksi dan Pelayanan

Badan katup terbuat dari baja tahan karat tempa ASTM A182 F304 atau F316. Piringan bergerak sepanjang sumbu katup dan menutup pada dudukannya. Memutar roda tangan akan mengubah posisi cakram, sehingga katup dapat digunakan untuk mematikan atau mengatur aliran terkontrol.

Disk tersedia dalam ASTM A182 F304 atau ASTM A182 F316 dengan opsi STL#6 seperti yang tercantum dalam spesifikasi. Batang dan jok tersedia dalam F304 atau F316. Pemilihan material harus mempertimbangkan fluida proses, konsentrasi, suhu pengoperasian dan kondisi korosi.

Katup diberi peringkat CL150 dengan tekanan kerja maksimum terdaftar sebesar 285 PSI. Kisaran suhu yang ditentukan adalah -29℃ + 425℃. Tekanan aktual yang diijinkan harus diperiksa terhadap peringkat suhu tekanan yang berlaku pada suhu pengoperasian.

Koneksi dan Aplikasi Bergelang

Katup Bola Bergelang Baja Tahan Karat Tempa Kelas 150 menggunakan ujung flensa yang kompatibel dengan RF dengan ASME B16.5 yang ditentukan untuk standar sambungan. Sambungan berflensa memungkinkan katup dibaut ke flensa pipa yang cocok dan dilepas saat diperlukan pemeriksaan atau pemeliharaan.

Sebelum pemasangan, periksa ukuran flensa, kelas tekanan, paking, baut, dan dimensi tatap muka. Pipa harus disejajarkan dengan benar untuk menghindari beban mekanis yang berlebihan pada sambungan katup.

Katup ini dapat digunakan dalam minyak dan gas, petrokimia, pemrosesan kimia, utilitas industri, dan sistem perpipaan lainnya yang memerlukan konstruksi baja tahan karat dan kontrol aliran manual. Media yang sesuai dapat mencakup air, uap, udara, minyak, dan cairan proses yang kompatibel dalam batas tekanan, suhu, dan material yang ditentukan.

Katup globe biasanya memiliki penurunan tekanan yang lebih tinggi dibandingkan katup isolasi langsung karena jalur aliran internal. Jika katup akan digunakan untuk pengaturan aliran kontinu, laju aliran yang diperlukan, penurunan tekanan dan frekuensi pengoperasian harus dipertimbangkan selama pengukuran.

Seleksi, Pengujian dan FAQ

Saat memesan, berikan ukuran katup, kelas tekanan, standar flensa, media, tekanan pengoperasian, suhu, bahan bodi dan trim, kuantitas, dan persyaratan inspeksi atau dokumentasi khusus apa pun. Untuk aplikasi penggantian, gambar katup yang ada, informasi pelat nama, atau dimensi tatap muka dapat digunakan untuk konfirmasi konfigurasi.

Spesifikasinya mencantumkan API 602 untuk desain dan manufaktur, ASME B16.10 untuk dimensi tatap muka, ASME B16.34 untuk peringkat tekanan-suhu, dan API 598 untuk pengujian dan inspeksi. Pemeriksaan dapat meliputi verifikasi material, pemeriksaan dimensi, pengujian cangkang, pengujian kebocoran dudukan dan pemeriksaan pengoperasian akhir sesuai persyaratan yang berlaku.

Shangtai memproduksi katup industri di Wenzhou, Zhejiang, Cina. Produksi meliputi permesinan, perakitan, pengujian dan inspeksi, dengan dokumentasi produk tersedia sesuai dengan persyaratan pesanan.

1. Untuk apa katup globe baja tahan karat tempa digunakan?

Katup globe baja tahan karat yang ditempa digunakan untuk mematikan manual dan mengatur aliran. Pergerakan linier cakram memungkinkan bukaan disesuaikan dengan kondisi aliran yang diperlukan.

2. Apa perbedaan antara katup globe dan katup gerbang?

Katup globe menggunakan cakram yang bergerak ke arah dudukan dan cocok untuk mematikan dan mengatur aliran. Gate valve menggunakan gerbang yang bergerak secara vertikal dan umumnya digunakan untuk layanan isolasi pada saat terbuka penuh atau tertutup penuh.

3. Bisakah material F304 dan F316 dipilih?

Ya. Spesifikasinya mencantumkan opsi ASTM A182 F304 dan F316 untuk bodi, batang, dan jok. Bahan yang tepat harus dipilih sesuai dengan kondisi media, suhu dan korosi.

4. Informasi apa yang diperlukan untuk pemilihan katup?

Informasi penting mencakup ukuran katup, kelas tekanan, standar flensa, media, tekanan pengoperasian, suhu, persyaratan material, dan persyaratan NACE atau inspeksi apa pun. Gambar yang ada juga dapat diberikan untuk konfirmasi penggantian katup.

5. Apakah bahan lain dapat disediakan?

Ya. Bahan lain tersedia berdasarkan permintaan. Kombinasi material yang diperlukan harus dikonfirmasi sesuai dengan media layanan, kondisi pengoperasian, dan spesifikasi proyek yang berlaku.

6. Apa fungsi sambungan flensa?

Sambungan bergelang memungkinkan katup dibaut ke flensa pipa yang serasi. Hal ini juga memungkinkan katup dilepas dari pipa untuk pemeriksaan atau pemeliharaan tanpa memotong pipa.

7. Apa yang dimaksud dengan Globe Valve Bergelang Stainless Steel Kelas 150?

Ini menggabungkan badan katup baja tahan karat yang ditempa dengan ujung flensa Kelas 150 dan mekanisme cakram globe-valve. Ini ditujukan untuk cairan industri yang kompatibel dalam batas tekanan, suhu, dan material yang ditentukan.
