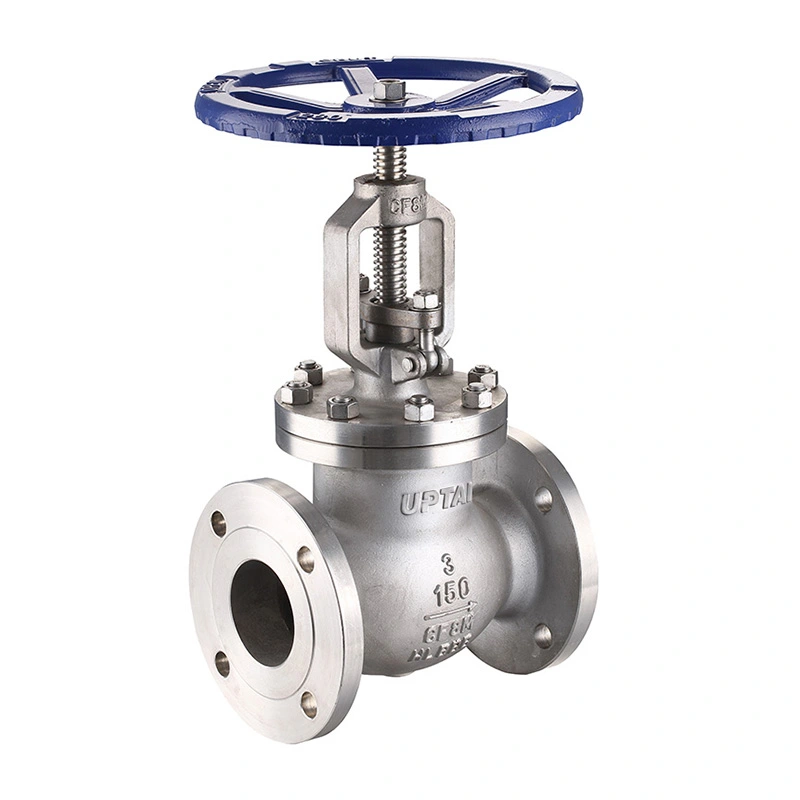

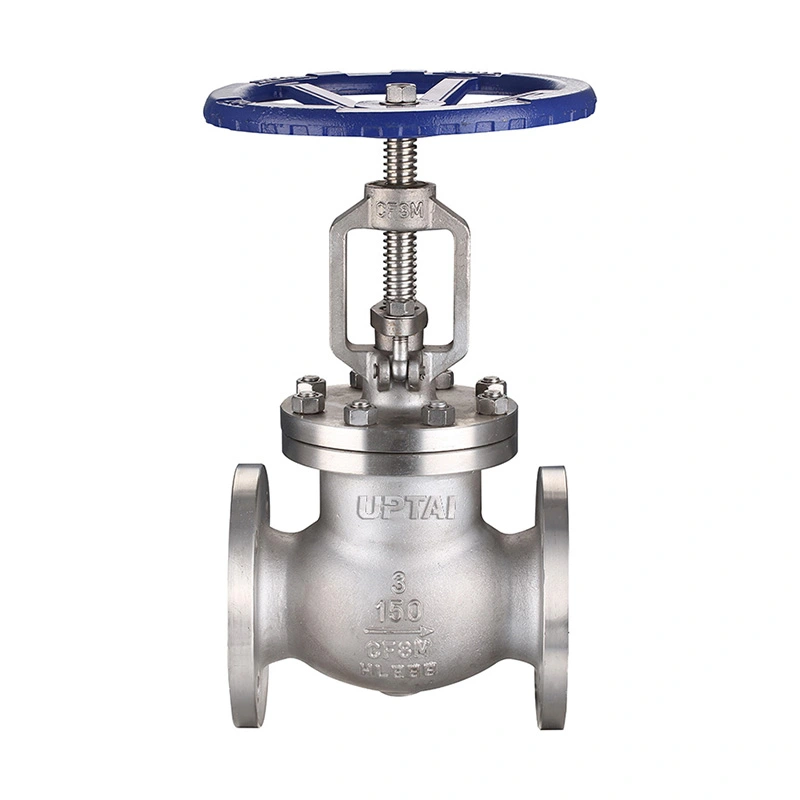

Katup Globe Bergelang Standar ANSI

Globe Valve Flanged Standar ANSI adalah katup globe baja tahan karat Kelas 150 untuk perpipaan industri yang memerlukan pengaturan aliran dan penghentian. Cakramnya bergerak ke arah dan menjauhi dudukan untuk mengubah area aliran, menjadikan katup ini cocok untuk aplikasi yang memerlukan penyesuaian aliran yang lebih terkontrol daripada katup isolasi sederhana.

Shangtai memasok katup ini dengan ujung flensa yang kompatibel dengan RF dan pengoperasian roda tangan. Konfigurasi yang tersedia mencakup material bodi dan cakram CF8/CF8M, batang F304/F316, dan opsi kursi yang terdaftar. Katup tersedia dalam ukuran mulai 2" hingga 18" untuk perpipaan industri dan peralatan proses.

Dimensi Utama

Desain Katup

Disk dan Kursi

Cakram bergerak sepanjang sumbu katup dan menutup pada dudukan untuk menghentikan aliran. Menaikkan cakram akan meningkatkan saluran aliran, sementara menurunkannya akan mengurangi atau menutup saluran. Pergerakan linier ini memungkinkan katup digunakan untuk layanan pelambatan dan penutupan.

Bahan Baja Tahan Karat

Bodi dan cakram tersedia dalam ASTM A351 CF8 atau CF8M. Opsi batang termasuk ASTM A182 F304 dan F316. Material dudukan yang ditentukan adalah ASTM A182 F304 dan ASTM A351 CF8M dengan Stellite 6. Kombinasi material yang dipilih harus sesuai dengan media proses dan suhu pengoperasian.

Pengoperasian Roda Tangan

Handwheel menyediakan kontrol manual terhadap posisi cakram. Katup dapat dibuka, ditutup atau disetel ke posisi tengah sesuai dengan kebutuhan proses. Jika handwheel menjadi sulit dioperasikan, katup tidak boleh dipaksa.

Koneksi Bergelang

Katup menggunakan ujung flensa yang kompatibel dengan RF untuk sambungan ke flensa pipa yang cocok. Standar koneksi yang ditentukan adalah ASME B16.5, sedangkan dimensi tatap muka mengikuti persyaratan ASME B16.10 yang tercantum.

Pemasangan bergelang memungkinkan katup dilepas dari pipa tanpa memotong pipa. Sebelum pemasangan, periksa ukuran flensa, kelas tekanan, paking, baut, dan dimensi tatap muka. Pipa harus disejajarkan dengan benar untuk menghindari beban mekanis yang berlebihan pada katup.

Tekanan dan Suhu

Katup tersebut ditetapkan sebagai CL150 dengan tekanan kerja maksimum 285 PSI. Peringkat suhu-tekanan bervariasi menurut material dan suhu pengoperasian, sehingga kondisi servis sebenarnya perlu dipertimbangkan saat memilih katup.

Kisaran suhu yang tercantum adalah -29°C hingga +120°C. Kursi dan komponen penyegelan lainnya sangat penting ketika katup digunakan mendekati batas suhu.

Untuk layanan uap, air panas, minyak, gas, dan kimia, suhu medium, tekanan, dan kompatibilitas material harus diperiksa terhadap konfigurasi katup yang dipilih.

Layanan NACE

Spesifikasinya mencakup NACE MR0175 / ISO 15156. Jika katup ditujukan untuk aplikasi servis asam, kualitas material dan persyaratan NACE yang berlaku harus sesuai dengan kondisi servis sebenarnya.

Untuk aplikasi tersebut, spesifikasi proyek juga dapat menentukan persyaratan kondisi material, kekerasan, inspeksi dan dokumentasi pendukung.

Aplikasi

Jalur Uap dan Utilitas:Digunakan untuk penyesuaian aliran dan penghentian pada pipa uap, kondensat, dan utilitas yang kompatibel.

Minyak dan Gas:Digunakan dalam jalur proses dan utilitas yang memerlukan kontrol atau isolasi aliran manual.

Sistem Petrokimia:Cocok untuk oli, gas, dan cairan proses yang kompatibel yang memerlukan pembatasan atau penghentian.

Pengolahan Air:Digunakan dalam proses dan perpipaan utilitas untuk mengendalikan air dan media cair yang kompatibel.

Pembangkit Listrik:Berlaku untuk pipa bantu dan utilitas tertentu dalam kisaran tekanan dan suhu yang ditentukan.

Perpipaan Industri Umum:Digunakan pada peralatan proses, sistem pompa, dan saluran pipa lainnya yang memerlukan penyesuaian aliran manual.

Seleksi dan Instalasi

Pemilihan katup dimulai dengan ukuran pipa, kelas tekanan, media, tekanan operasi dan suhu. Material bodi, cakram, batang dan jok kemudian dipilih sesuai dengan kondisi servis.

Untuk aplikasi penggantian, ukuran katup yang ada, dimensi flensa, panjang tatap muka, dan pengaturan pengoperasian harus dibandingkan dengan katup baru sebelum memesan.

Selama pemasangan, jaga kebersihan permukaan flensa dan gunakan paking dan baut yang ditentukan. Setelah katup dipasang, periksa pengoperasian roda tangan dan pastikan bahwa cakram dapat bergerak melalui jangkauan penuhnya tanpa hambatan yang tidak normal.

Pengujian dan Inspeksi

Inspeksi Bahan

Bahan bodi dan trim diperiksa berdasarkan nilai dan informasi pemesanan yang ditentukan. Catatan material dapat diberikan bila diperlukan.

Inspeksi Dimensi

Dimensi tatap muka, dimensi flensa, dan dimensi pemesinan utama lainnya diperiksa sesuai dengan spesifikasi produk yang berlaku.

Pengujian Tekanan dan Kursi

Uji cangkang dan dudukan dilakukan sesuai dengan persyaratan inspeksi yang ditentukan. Hasil pengujian dan kriteria penerimaan dapat didokumentasikan sesuai dengan persyaratan pesanan.

Inspeksi Akhir

Sebelum pengiriman, katup diperiksa kondisi bodinya, permukaan flensa, pengoperasian roda tangan, tanda identifikasi, dan perakitan keseluruhan.

Kemasan

Muka flensa dan permukaan sambungan lainnya dilindungi sebelum pengepakan. Katup dikemas sesuai dengan ukuran dan metode pengirimannya untuk mengurangi risiko benturan dan kontaminasi selama pengangkutan.

Kemasan ekspor dapat mencakup karton, bahan pelindung, dan kotak kayu lapis sesuai dengan dimensi katup dan kebutuhan transportasi. Penandaan produk dan dokumen pengiriman dapat disiapkan sesuai pesanan.

Pertanyaan Umum

Q1: Untuk apa Katup Globe Bergelang Standar ANSI digunakan?

Katup Globe Bergelang Standar ANSI digunakan untuk mengatur dan mematikan cairan yang kompatibel dalam perpipaan industri. Desain cakram dan dudukan memungkinkan aliran aliran disesuaikan selama pengoperasian, sehingga cocok untuk aplikasi yang memerlukan kontrol aliran.

Q2: Apa perbedaan antara katup globe dan katup gerbang?

Katup globe menggunakan cakram yang bergerak ke arah dudukan dan biasanya digunakan untuk pelambatan dan penyesuaian aliran. Katup gerbang menggerakkan gerbang menjauh dari jalur aliran dan umumnya digunakan untuk isolasi daripada pembatasan terus menerus.

Q3: Mengapa ujung bergelang digunakan pada katup ini?

Ujung bergelang menyediakan sambungan baut ke pipa dan memungkinkan katup dilepas untuk pemeliharaan tanpa memotong pipa. Mereka biasanya digunakan pada sistem perpipaan industri yang memerlukan dimensi flensa standar.

Q4: Bahan apa saja yang tersedia?

Konfigurasi yang tercantum mencakup CF8/CF8M untuk bodi dan cakram, F304/F316 untuk batang, dan opsi material jok yang ditentukan. Bahan lain dapat dipertimbangkan sesuai dengan media pengoperasian dan suhu.

Q5: Bisakah katup digunakan untuk uap?

Ya, asalkan tekanan, suhu, dan konfigurasi material berada dalam batas pengoperasian yang ditentukan. Bahan dudukan dan penyegel harus diperiksa untuk mengetahui kondisi uap sebenarnya.

Q6: Informasi apa yang diperlukan untuk memilih katup yang benar?

Informasi penting mencakup ukuran pipa, kelas tekanan, standar flensa, media, tekanan pengoperasian, suhu, persyaratan material, dan persyaratan NACE atau spesifik proyek apa pun.

Q7: Bagaimana cara merawat katup?

Periksa handwheel, stem, area pengepakan, sambungan flensa, dan kondisi penyegelan selama perawatan rutin. Jika terjadi kebocoran atau hambatan pengoperasian yang tidak normal, isolasi dan kurangi tekanan pipa sebelum pemeriksaan.
