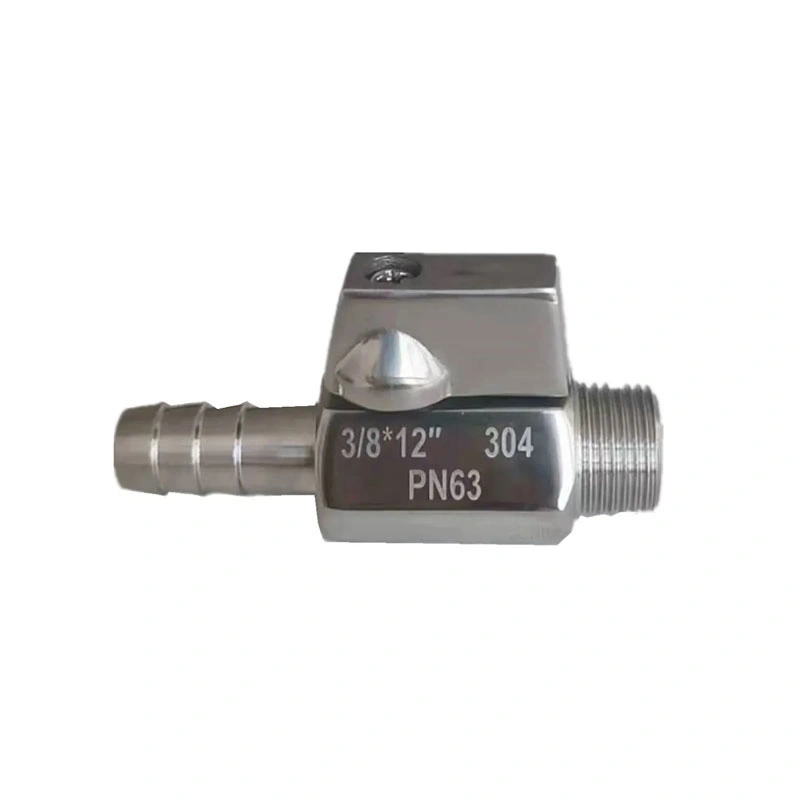

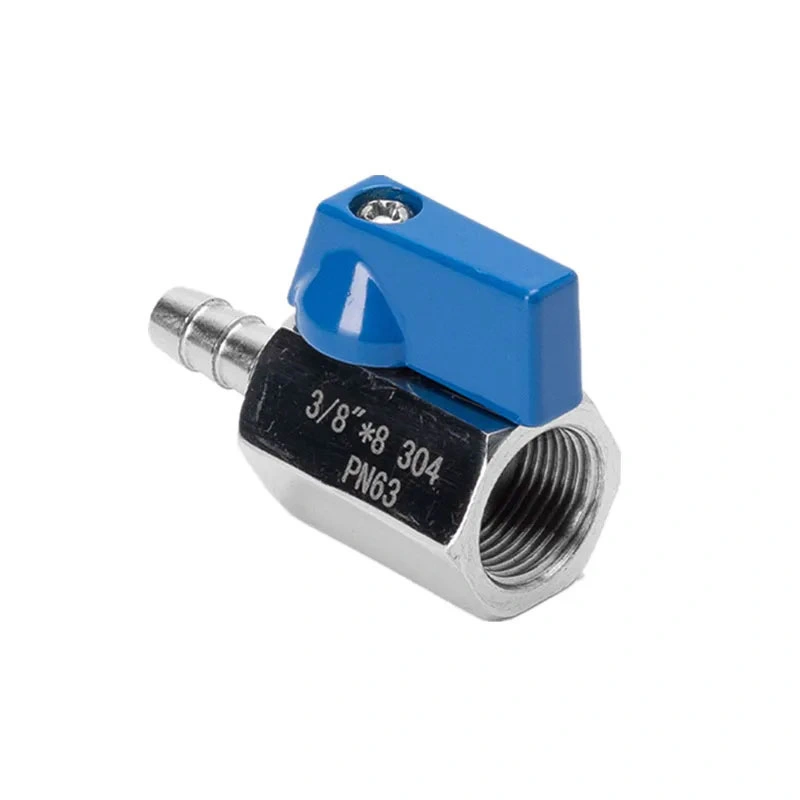

Katup Bola Mini Selang Puting Berulir Stainless Steel

Saluran fluida kompak sering kali memerlukan katup yang dapat menghubungkan pipa berulir dan selang fleksibel dalam ruang pemasangan terbatas. Katup Bola Mini Selang Puting Berulir Stainless Steel menggabungkan nipel berulir dengan sambungan selang dalam satu rakitan, memberikan kontrol hidup/mati yang nyaman melalui mekanisme pengoperasian seperempat putaran. Konfigurasinya yang ringkas cocok untuk peralatan dan tata letak perpipaan yang ruangnya terbatas.

Dimensi Utama

Struktur dan Fitur Produk

Sambungan Berulir dan Selang

Katup menggabungkan sambungan berulir dengan puting selang dalam satu rakitan kompak. Sisi berulir dapat disambungkan ke komponen perpipaan NPT atau BSP yang kompatibel, sedangkan sisi nipel ditujukan untuk pengaturan selang dan klem fleksibel yang sesuai. Diameter dalam selang dan dimensi sambungan harus dikonfirmasi sebelum pemasangan.

Konstruksi Baja Tahan Karat 316

Badan katup ditentukan sebagai ASTM A351 CF8M (316), dengan ASTM A182 F316 digunakan untuk bola dan batang. Konstruksi baja tahan karat ini cocok untuk aplikasi yang memerlukan kompatibilitas material dan ketahanan terhadap korosi. Kesesuaian sebenarnya bergantung pada media kerja, konsentrasi, suhu dan kondisi layanan lainnya.

Shutdown Seperempat Putaran

Mekanisme bola menyediakan operasi pembukaan dan penutupan seperempat putaran. Posisi pegangan menunjukkan kondisi pengoperasian katup, sehingga katup dapat digunakan untuk isolasi hidup/mati secara langsung dalam sistem fluida kompak. Katup ini ditujukan untuk layanan mematikan daripada mengatur aliran secara presisi.

Kursi RPTFE

Kursi standarnya adalah RPTFE (PTFE+15%fv). Bahan dudukan harus diperiksa terhadap media proses dan suhu pengoperasian sebelum pemilihan. Kombinasi material yang berbeda dapat dipertimbangkan untuk aplikasi yang memerlukan kompatibilitas kimia atau suhu tertentu.

Pemilihan Sambungan Benang dan Selang

NPT dan BSP adalah standar thread yang berbeda dan tidak boleh dianggap dapat dipertukarkan. Ulir katup harus sesuai dengan sambungan pas atau sambungan pipa. Saat menyambungkan puting selang, pilih selang dengan diameter dalam yang sesuai dan gunakan klem atau metode sambungan yang sesuai dengan kondisi pengoperasian.

Untuk peralatan dengan ruang terbatas, periksa keseluruhan dimensi katup dan tangani jarak bebas sebelum pemasangan. Selang juga harus disalurkan tanpa pembengkokan, puntiran, atau beban eksternal yang berlebihan pada sambungan katup.

Skenario Aplikasi

Katup Bola Mini Selang Puting Berulir Stainless Steel cocok untuk saluran cairan kompak yang memerlukan sambungan selang dan pematian manual. Aplikasi yang umum meliputi:

Selang pasokan air dan saluran drainase

Peralatan udara dan pneumatik bertekanan

Peralatan filtrasi, pendinginan dan pembersihan

Sambungan pompa dan saluran pembuangan

Pengambilan sampel dan peralatan laboratorium

Sistem irigasi dan penyemprotan

Peralatan penanganan cairan industri ringan

Instalasi dan Pemeliharaan

Sebelum pemasangan, pastikan ukuran katup, jenis ulir NPT atau BSP, ukuran sambungan selang, tekanan kerja, dan suhu. Bersihkan sambungan kawin dan pastikan permukaan perapat bebas dari kotoran atau partikel asing. Sambungan berulir harus dikencangkan menggunakan metode yang tepat tanpa memberikan tenaga berlebihan pada badan katup.

Setelah pemasangan, periksa sambungan selang dan sambungan berulir selama commissioning sistem. Operasikan pegangan melalui rentang seperempat putaran penuh untuk memastikan gerakan mulus. Sebelum perawatan, isolasi katup dari sumber tekanan dan lepaskan tekanan sisa dari saluran yang terhubung.

Pertimbangan Tekanan dan Suhu

Tekanan maksimum yang tercantum adalah 285PSI dan kisaran suhu yang ditentukan adalah -25℃~150℃. Nilai-nilai ini harus dipertimbangkan bersama dengan ukuran katup, media kerja, dan peringkat suhu-tekanan yang berlaku. Kondisi pengoperasian sebenarnya harus dikonfirmasi sebelum katup dipasang di sistem.

Dokumentasi Teknis

Gambar produk dan spesifikasi teknis dapat diberikan untuk konfirmasi dimensi dan pemilihan proyek. Informasi material, catatan inspeksi, dan dokumen produk lain yang berlaku juga dapat diatur sesuai dengan konfigurasi katup dan persyaratan pemesanan.

Pertanyaan Umum

Q1: Untuk apa Katup Bola Mini Selang Puting Berulir Stainless Steel digunakan?

A Katup Bola Mini Selang Puting Berulir Stainless Steeldigunakan untuk kontrol hidup/mati manual dalam sistem fluida kompak yang menggabungkan sambungan pipa berulir dengan sambungan selang fleksibel. Dapat digunakan dengan air, udara, oli, dan media lain yang kompatibel dalam batas pengoperasian yang ditentukan.

Q2: Bisakah katup terhubung langsung ke selang fleksibel?

Sisi nipel dirancang untuk disambungkan ke selang yang kompatibel menggunakan sambungan selang dan pengaturan klem yang sesuai. Ukuran selang, diameter dalam dan metode sambungan harus disesuaikan dengan dimensi katup dan kondisi pengoperasian.

Q3: Apakah versi NPT dan BSP tersedia?

Ya. Standar benang yang terdaftar adalah NPT dan BSP. Jenis ulir yang diperlukan harus ditentukan saat memesan sehingga cocok dengan sambungan pipa, fitting, atau peralatan.

Q4: Apakah katup ini cocok untuk sistem udara bertekanan?

Ya, ini dapat dipertimbangkan untuk aplikasi udara bertekanan yang kompatibel dalam batas tekanan dan suhu yang ditentukan. Ukuran katup, metode sambungan, dan bahan penyegel harus diperiksa sesuai dengan persyaratan sistem pneumatik sebenarnya.

Q5: Bahan apa yang digunakan untuk badan katup?

Material bodi standar adalah ASTM A351 CF8M (316). Bola dan batangnya adalah ASTM A182 F316, sedangkan dudukannya adalah RPTFE (PTFE+15%fv). Bahan lain tersedia berdasarkan permintaan.

Q6: Dapatkah saya meminta gambar sebelum melakukan pemesanan?

Ya. Gambar dimensi dan spesifikasi teknis dapat diberikan untuk memastikan ukuran katup, jenis ulir, sambungan selang, dan dimensi pemasangan sebelum produksi.

Q7: Informasi apa yang diperlukan untuk pemilihan katup?

Harap berikan ukuran yang diperlukan, standar ulir NPT atau BSP, ukuran selang, media kerja, tekanan, suhu, dan persyaratan pemasangan. Informasi ini membantu memastikan konfigurasi katup yang sesuai.
