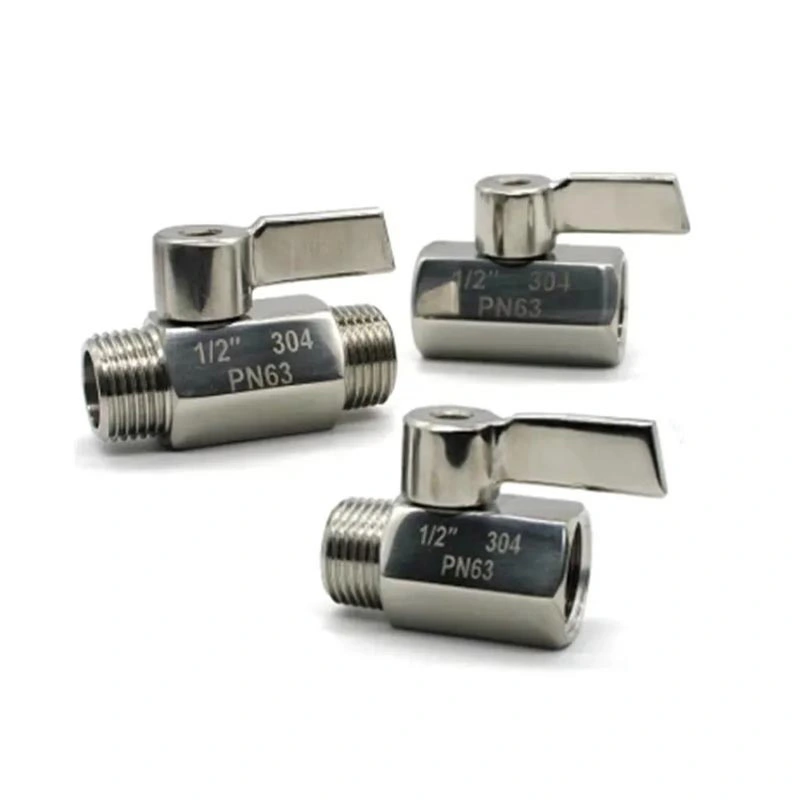

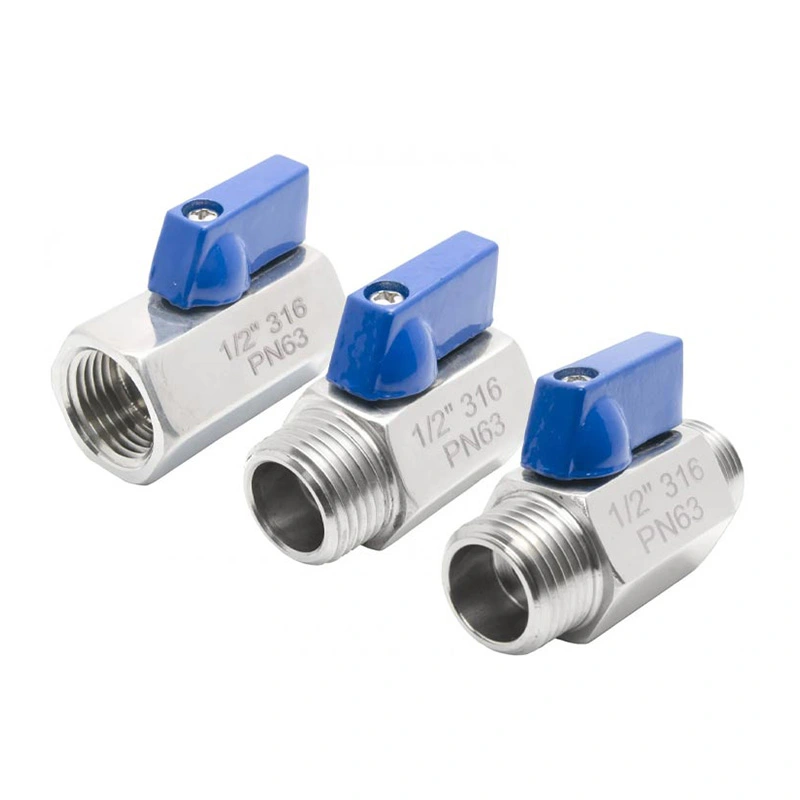

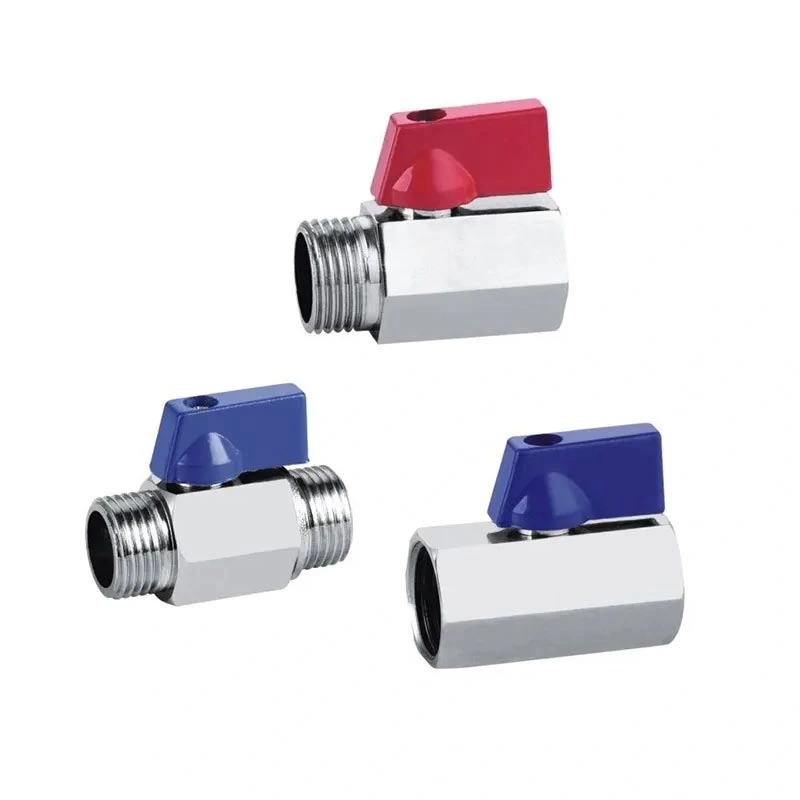

Katup Bola Mini Baja Tahan Karat

Katup Bola Mini Stainless Steel dirancang untuk perpipaan dan peralatan kompak yang ruangnya terbatas tetapi diperlukan katup penutup seperempat putaran. Bodinya yang terbuat dari baja tahan karat, sambungan NPT atau BSP berulir, dan pegangan pengoperasian yang ringkas membuatnya cocok untuk rakitan pipa kecil, instrumen, dan peralatan penanganan cairan. Katup dapat dipilih sesuai dengan spesifikasi tekanan, suhu, media, dan sambungan yang diperlukan.

Dimensi Utama

Struktur dan Fitur Produk

Operasi Seperempat Putaran yang Ringkas

Katup menggunakan mekanisme bola seperempat putaran untuk layanan on/off. Memutar pegangan mengubah posisi bola dan membuka atau menutup jalur aliran. Metode pengoperasian ini cocok untuk aplikasi di mana katup perlu sering dioperasikan atau di mana fungsi pematian sederhana diperlukan.

Konstruksi Baja Tahan Karat 316

Badan katup ditentukan sebagai ASTM A351 CF8M (316), dengan ASTM A182 F316 digunakan untuk bola dan batang. Kombinasi material ini menghasilkan konstruksi baja tahan karat untuk aplikasi yang mengutamakan ketahanan terhadap korosi dan kompatibilitas material. Kesesuaian sebenarnya harus diperiksa terhadap media proses dan kondisi pengoperasian.

Koneksi Berulir NPT dan BSP

Katup ini tersedia dengan koneksi berulir NPT dan BSP untuk integrasi dengan perpipaan dan peralatan yang kompatibel. Jenis ulir harus dikonfirmasi sebelum memesan karena ulir NPT dan BSP menggunakan standar ulir yang berbeda dan tidak boleh diperlakukan sebagai sambungan yang dapat dipertukarkan.

Konfigurasi Kursi RPTFE

Bahan kursi standar adalah RPTFE (PTFE+15%fv). Pemilihan tempat duduk harus mempertimbangkan media kerja, suhu pengoperasian, dan tekanan. Jika aplikasinya melibatkan bahan kimia agresif atau cairan proses khusus, kompatibilitas bahan harus dikonfirmasi sebelum pemilihan katup.

Pertimbangan Seleksi

Memilih katup bola kecil membutuhkan lebih dari sekadar mencocokkan ukuran pipa. Media kerja, tekanan, suhu, jenis sambungan, dan ruang pemasangan yang tersedia semuanya harus dipertimbangkan. Batas tekanan dan suhu katup harus diperiksa terhadap kondisi pengoperasian sebenarnya sebelum pemasangan.

Untuk instalasi berulir, konfirmasikan apakah alur menggunakan thread NPT atau BSP. Untuk peralatan dengan akses terbatas, periksa posisi pegangan dan jarak bebas di sekitar katup. Bahan dudukan dan penyegel juga harus kompatibel dengan cairan proses untuk menghindari keausan komponen dini.

Skenario Aplikasi

Katup Bola Mini Stainless Steel dapat digunakan untuk layanan mematikan dalam sistem dan peralatan fluida kompak yang memerlukan pengaturan katup yang lebih kecil. Aplikasi yang umum meliputi:

Sistem pasokan air dan drainase

Peralatan pneumatik dan saluran udara bertekanan

Peralatan instrumentasi dan pengujian

Mesin kecil dan peralatan otomasi

Sistem pendingin dan unit filtrasi

Instalasi laboratorium dan perpipaan

Sistem penanganan cairan industri ringan

Instalasi dan Pemeliharaan

Sebelum pemasangan, verifikasi ukuran katup, jenis ulir, peringkat tekanan, kisaran suhu, dan kompatibilitas material. Bersihkan benang pipa dan hilangkan partikel asing yang dapat mempengaruhi sambungan atau permukaan penyegelan. Gunakan metode penyegelan ulir yang sesuai untuk sambungan yang dipilih dan hindari gaya pengencangan yang berlebihan.

Setelah pemasangan, operasikan pegangan hingga seperempat putaran penuh dan periksa sambungan apakah ada kebocoran selama pengoperasian sistem. Selama perawatan, isolasi katup dari sumber tekanan sebelum pemeriksaan atau penggantian komponen internal.

Kualitas dan Dokumentasi

Inspeksi produksi dapat mencakup pemeriksaan dimensi, verifikasi material, inspeksi perakitan, dan uji tekanan atau penyegelan sesuai dengan persyaratan produk dan pesanan yang berlaku. Gambar produk dan spesifikasi teknis dapat diberikan untuk konfirmasi dimensi dan pemilihan proyek. Dokumentasi material dan catatan inspeksi juga dapat diatur jika diperlukan.

Pertanyaan Umum

Q1: Untuk apa Katup Bola Mini Stainless Steel digunakan?

A Katup Bola Mini Baja Tahan Karatterutama digunakan untuk kontrol cairan hidup/mati dalam sistem perpipaan, peralatan, dan instrumen kompak. Sangat cocok untuk air, udara, minyak, dan media industri lainnya yang kompatibel dalam kisaran tekanan dan suhu yang ditentukan.

Q2: Apa perbedaan antara thread NPT dan BSP?

NPT dan BSP adalah standar thread berbeda dengan profil dan spesifikasi thread berbeda. Ulir katup harus sesuai dengan pipa atau fitting kawin, sehingga standar ulir yang diperlukan harus dikonfirmasi sebelum memesan.

Q3: Bahan apa yang digunakan untuk katup?

Konfigurasi standarnya menggunakan ASTM A351 CF8M (316) untuk bodi, ASTM A182 F316 untuk bola dan batang, serta RPTFE (PTFE+15%fv) untuk jok. Bahan lain tersedia berdasarkan permintaan.

Q4: Berapa tekanan dan suhu yang dapat ditangani katup?

Tekanan maksimum yang tercantum adalah 285PSI dan kisaran suhu -25℃~150℃. Kondisi pengoperasian sebenarnya yang diijinkan harus dikonfirmasikan berdasarkan ukuran katup, media, suhu, dan peringkat suhu-tekanan yang berlaku.

Q5: Dapatkah saya meminta gambar produk sebelum memesan?

Ya. Gambar dimensi dan spesifikasi teknis dapat diberikan untuk mengonfirmasi ukuran katup, jenis sambungan, dimensi pemasangan, dan parameter lain yang diperlukan sebelum produksi.

Q6: Bisakah bahan katup diverifikasi?

Ya. Verifikasi material dan dokumentasi inspeksi terkait dapat diatur sesuai dengan konfigurasi katup dan persyaratan pemesanan. Ruang lingkup inspeksi yang berlaku harus dikonfirmasi saat melakukan pemesanan.

Q7: Apakah bahan berbeda tersedia?

Ya. Kombinasi bodi, bola, batang, dudukan, dan bahan penyegel lainnya dapat dipertimbangkan untuk kondisi pengoperasian tertentu, tergantung pada tekanan, suhu, dan kompatibilitas media yang diperlukan.
