1 buah katup bola
1 buah katup bola pemasangan langsung baja tahan karat
Shangtai Valve adalah produsen sumber profesional 1PC Stainless Steel Direct Mount Ball Valve, dirancang untuk aplikasi yang memerlukan aktuator atau aksesori lainnya. Semua bahan katup diuji secara spektrometer untuk memverifikasi kandungan nikel dan kromium. Tersedia ukuran dari 1/2” hingga 2”, dengan berbagai pilihan material. Ini memberikan solusi yang andal untuk produsen peralatan OEM, distributor, dan proyek pengendalian cairan industri.
Ketika katup bola manual tradisional dilengkapi dengan aktuator, braket dan kopling tambahan mungkin diperlukan untuk pemasangan dan penyelarasan. Hal ini dapat membuat pemasangan menjadi lebih rumit dan memerlukan penyesuaian ekstra di antara keduanya katup dan aktuator.
Desain pemasangan langsung Shangtai Valve menyediakan antarmuka pemasangan aktuator pada katup, sehingga mengurangi kebutuhan akan hal tersebut komponen pemasangan tambahan. Sambungan katup-ke-aktuator yang ringkas juga membantu menyederhanakan pemasangan dan menjaga transmisi yang akurat.
Katup Bola Pemasangan Langsung Stainless Steel 1PC ini dikembangkan sebagai tanggapan terhadap kebutuhan pelanggan luar negeri untuk a katup satu bagian yang kompatibel dengan aktuator. Shangtai mengembangkan perkakas dan mengoptimalkan struktur katup berdasarkan persyaratan aplikasi ini.
Katup ini cocok untuk peralatan industri dan sistem kontrol cairan otomatis dimana katup kompak dan koneksi aktuator diperlukan.
Parameter Produk
| Dimensi Utama: | 1/4" - 2" |
| Kelas Tekanan: | CL150 |
| Standar Benang: | NPT,BSP |
| Tekanan Maks: | 285PSI |
| Standar desain dan manufaktur: | ASME B16.34 |
| Pengujian dan inspeksi: | API598 |
| Desain khusus: | Perangkat pengunci, batang anti-ledakan |
| Peringkat Tekanan-Suhu: | ASME B16.34 |
| Jenis Pelabuhan: | Pelabuhan yang Dikurangi |
| Kisaran Suhu: | -25℃~150℃ |
| Bahan tubuh: | ASTM A351 CF8M（316） |
| Bahan Bola: | ASTM A182 F304 |
| Bahan Batang: | ASTM A182 F304 |
| Bahan Kursi: | RPTFE(PTFE+15%fv) |
| Pilihan: | Bahan lain tersedia berdasarkan permintaan. |

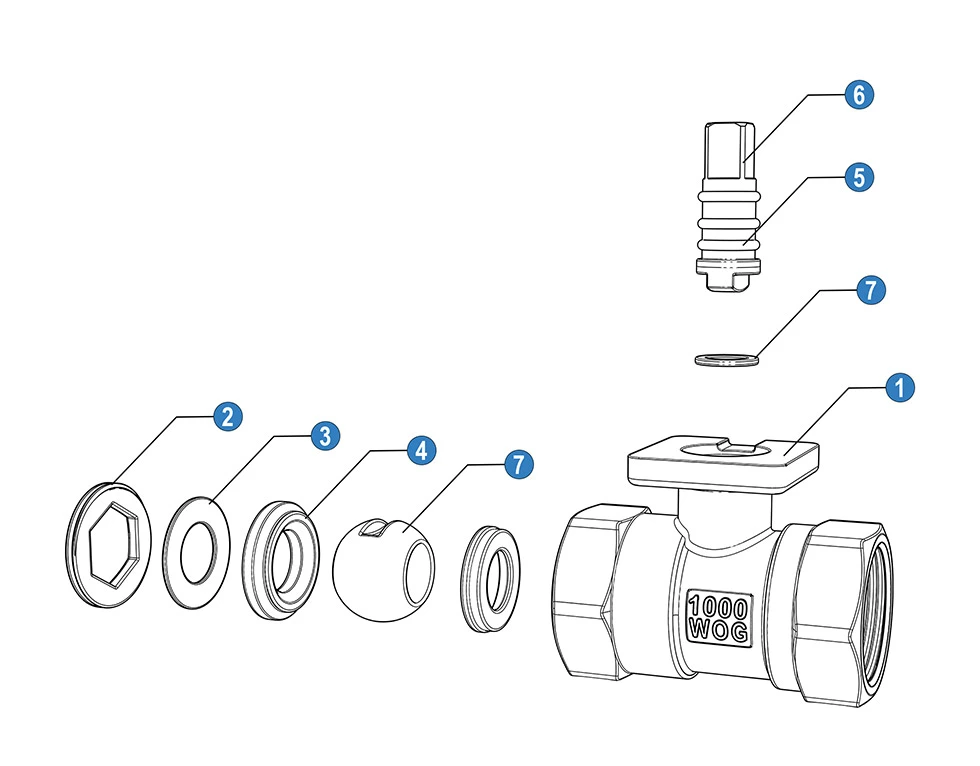

| TIDAK | Nama | Bahan(*T/B) | |
| 1 | Tubuh | SS 316 | SS 304 |
| 2 | Topi | SS 316 | SS 304 |
| 3 | Mesin cuci | SS 316 | SS 304 |
| 4 | Kursi Bola | PTFE | PTFE |
| 5 | Cincin-O | PTFE | PTFE |
| 6 | Tangkai | SS 316 | SS 304 |
| 7 | Bola | SS 316 | SS 304 |
| 8 | Cincin gesekan | PTFE | PTFE |
* N : Ujung benang sesuai ANSI B 2.1 NPT
* B: Thread berakhir sesuai BS21 BSP

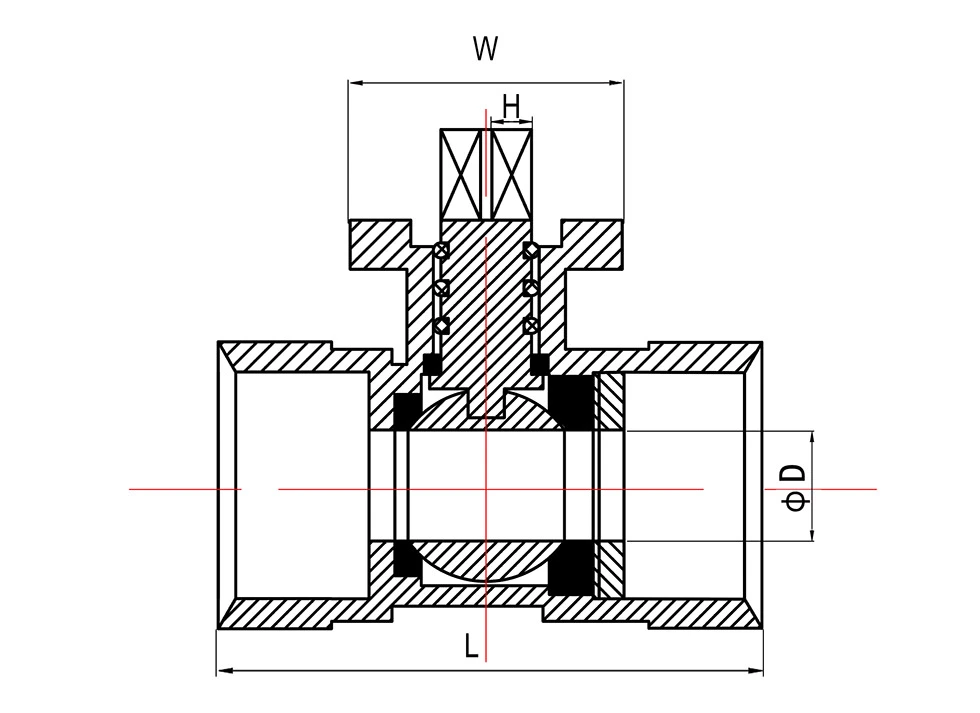

| Ukuran | Dimensi (mm) | |||
| D | W | H | aku(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
NILAI Kv
Kv = Laju aliran air dalam meter kubik per jam yang akan menghasilkan penurunan tekanan sebesar 1 bar itu katup.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Keuntungan Rekayasa
Solusi Pemasangan Aktuator Terintegrasi
Platform pemasangan ISO internal memungkinkan koneksi langsung dengan aktuator, sehingga mengurangi kebutuhan akan braket eksternal dan meminimalkan komponen instalasi.
Bagi produsen peralatan, ini berarti:
- Proses perakitan lebih cepat
- Desain peralatan yang lebih bersih
- Biaya pemasangan lebih rendah
Dioptimalkan untuk Manufaktur Peralatan OEM
Tidak seperti katup bola manual standar, Katup Bola Pemasangan Langsung Stainless Steel 1PC ini dirancang dengan otomatisasi integrasi dalam pikiran. Ini membantu pelanggan OEM mengembangkan peralatan kompak dengan komponen eksternal lebih sedikit dan lebih mudah akses pemeliharaan.
Ketertelusuran dan Keandalan Material
Kami melakukan pengujian spektrometer pada bahan baja tahan karat untuk memverifikasi kandungan nikel dan kromium sebelumnya produksi, memastikan kinerja material yang konsisten.
Opsi baja tahan karat yang tersedia memberikan ketahanan korosi yang andal untuk aplikasi cairan industri.
Struktur Katup Satu Bagian yang Kompak
Desain bodi one-piece menyediakan:
- Mengurangi risiko kebocoran
- Perawatan sederhana
- Instalasi hemat ruang
Sangat cocok untuk peralatan yang mengutamakan ruang pemasangan dan keandalan jangka panjang.
Manufaktur Presisi untuk Pengoperasian yang Stabil
Setiap katup diproduksi dengan teknologi pemesinan presisi untuk menjaga dimensi yang akurat, kelancaran pengoperasian dan kinerja koneksi yang andal dalam kondisi kerja industri.
Aplikasi Khas
Peralatan Industri Otomatis
Digunakan sebagai komponen kontrol aliran kompak pada mesin yang memerlukan pengoperasian katup yang digerakkan oleh aktuator.
Sistem Pengendalian Proses
Cocok untuk jaringan pipa industri yang memerlukan kontrol pembukaan dan penutupan otomatis.
Peralatan Pengolahan Air
Diterapkan dalam sistem filtrasi dan pemurnian dengan manajemen cairan otomatis.
Peralatan HVAC
Memberikan peralihan aliran dan kontrol penghentian yang andal untuk sistem terkait HVAC.
Peralatan Farmasi dan Kimia
Cocok untuk aplikasi yang memerlukan konstruksi baja tahan karat dan kontrol cairan yang stabil.
Dukungan OEM dari Shanghai
Shangtai Valve menyediakan solusi katup khusus untuk pelanggan global, termasuk:
- Pemilihan material sesuai dengan kondisi kerja
- Ukuran dan standar koneksi yang disesuaikan
- Dukungan merek OEM
- Kemampuan produksi massal
Pertanyaan Umum
Mengapa memilih katup bola pemasangan langsung daripada katup bola standar?
Katup bola pemasangan langsung dirancang untuk aplikasi otomatisasi. Hal ini memungkinkan aktuator untuk dipasang secara langsung, mengurangi komponen tambahan dan menyederhanakan perakitan sistem.
Jenis aktuator apa yang dapat dipasang pada Katup Bola Pemasangan Langsung Stainless Steel 1PC ini?
Katup dapat disesuaikan dengan aktuator pneumatik dan listrik melalui platform pemasangan ISO.
Apakah katup ini cocok untuk peralatan OEM?
Ya. Struktur kompak dan desain siap aktuator membuatnya cocok untuk produsen mesin dan otomatisasi integrator sistem.
Bagaimana Shangtai Valve mengontrol kualitas material?
Bahan baku baja tahan karat diperiksa melalui pengujian spektrometer untuk memverifikasi komposisi dan mempertahankan produksi konsistensi.
