1 buah katup bola
1 buah katup bola baja karbon dengan perangkat pengunci

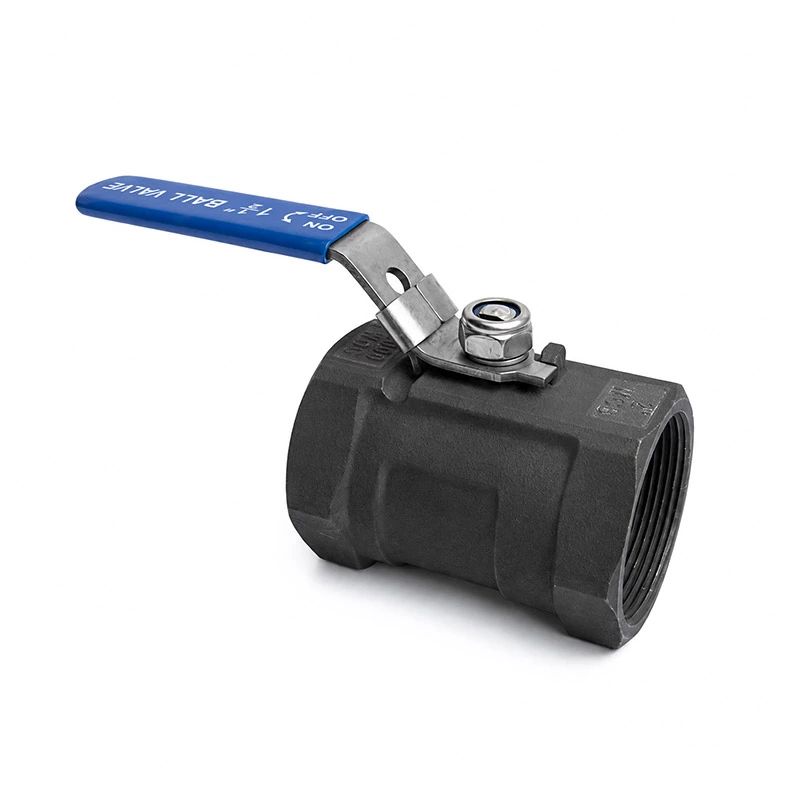

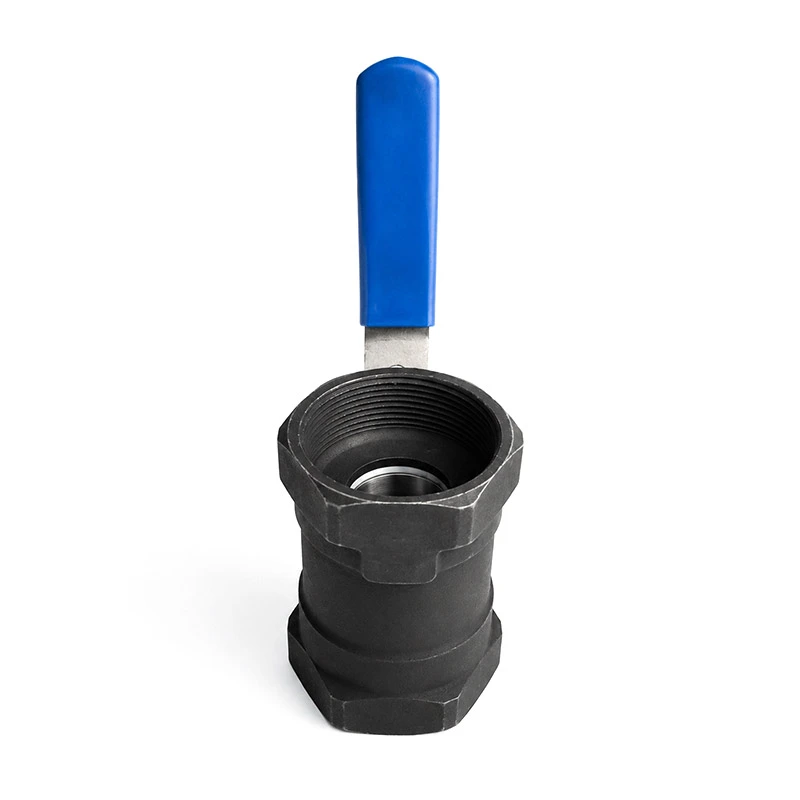

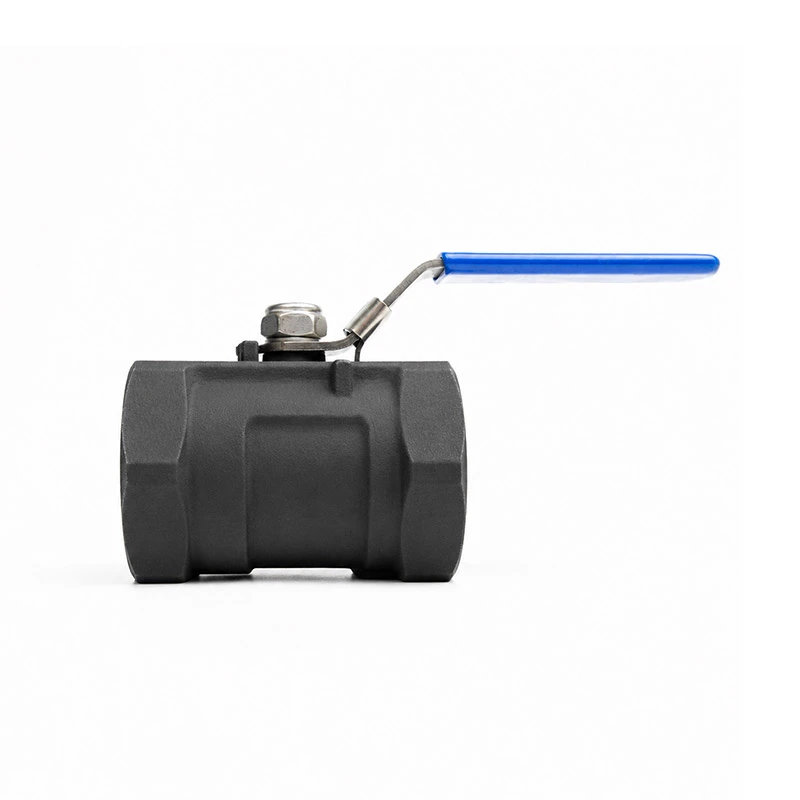

Sebagai produsen dan pemasok di Tiongkok, Katup Bola Baja Karbon 1PC dengan Perangkat Pengunci dari Katup Shangtai dirancang untuk kontrol hidup/mati yang andal dalam sistem saluran pipa industri. Dilengkapi bodi baja karbon 1 buah yang ringkas, bola yang dibuat secara presisi, dudukan penyegel yang tahan lama, dan pegangan yang dapat dikunci, katup ini memberikan kinerja penghentian yang aman sekaligus membantu mencegah pengoperasian yang tidak sah atau tidak disengaja.
1PC Katup Bola Baja Karbon dengan Perangkat Pengunci menggabungkan struktur bodi yang kuat dengan mekanisme penguncian praktis, membantu operator mempertahankan kontrol aliran yang stabil dan mengurangi risiko kesalahan pengoperasian.
Dibandingkan dengan struktur katup multi-bagian, desain bodi 1 bagian menawarkan profil yang kompak dan potensi yang lebih kecil titik kebocoran eksternal. Konstruksi baja karbon memberikan kekuatan mekanik dan efisiensi biaya yang sangat baik, membuat katup ini cocok untuk aplikasi industri umum yang tidak memerlukan baja tahan karat.
Prinsip Kerja Produk
Katup menggunakan mekanisme bola seperempat putaran untuk mengontrol aliran media.
Ketika pegangan diputar sejajar dengan pipa, lubang bola sejajar dengan jalur aliran, sehingga memungkinkan media yang harus dilewati. Ketika pegangan diputar 90 derajat, bola berputar tegak lurus terhadap arah aliran, menghalangi jalan dan mematikan aliran.
Parameter Produk
| Dimensi Utama | 1/4" - 2" | Kelas Tekanan | CL150 |
| Standar Benang | NPT,BSP | Tekanan Maks | 285PSI |
| Standar desain dan manufaktur | ASME B16.34 | Pengujian dan inspeksi | API598 |
| Desain khusus | Perangkat pengunci, batang anti-ledakan | Peringkat Tekanan-Suhu | ASME B16.34 |
| Tipe Pelabuhan | Pelabuhan yang Dikurangi | Kisaran Suhu | -25℃~150℃ |
| Bahan tubuh | Baja Karbon | Bahan Bola | SS 304 |
| Bahan Batang | SS 304 | Bahan Kursi | RPTFE(PTFE+15%fv) |
| Pilihan | Bahan lain tersedia berdasarkan permintaan. |

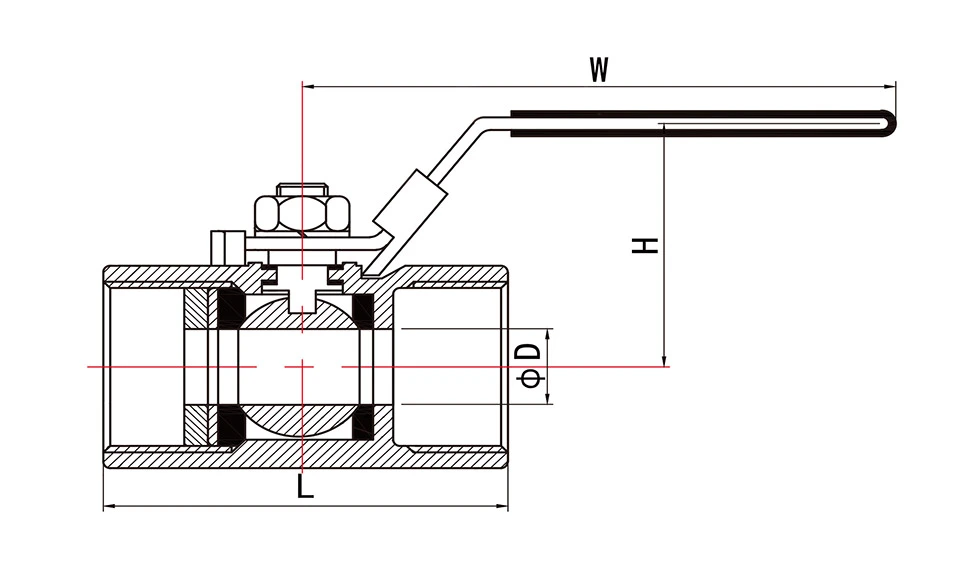

| Ukuran | Dimensi (mm) | |||
| D | W | H | aku(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
Kv VALUESperdida de carga de 1 bar.di seberang katup.
Kv = Laju aliran air dalam meter kubik per jam yang akan menghasilkan penurunan tekanan sebesar 1 bar.
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| 3.5 | 4 | 5 | 13 | 28 | 40 | 78 | 109 |

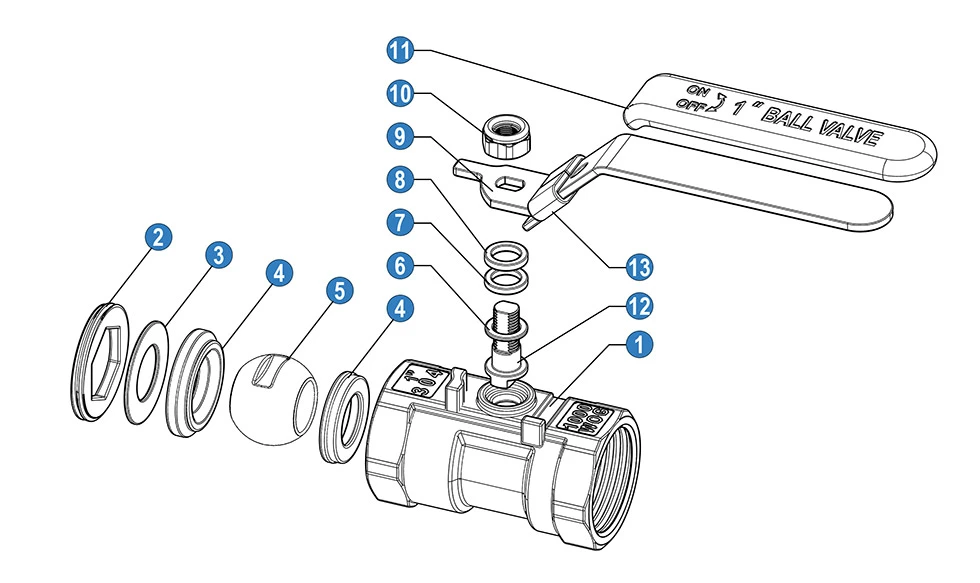

| TIDAK | Denominasi / Nama | Bahan(*T/B) | ||
| 1 | Tubuh | Baja Karbon | ||
| 2 | Topi | Baja Karbon | ||
| 3 | Mesin cuci | SS 316 | SS 304 | SS201 |
| 4 | Kursi Bola | PTFE | ||
| 5 | Bola | SS 316 | SS 304 | SS201 |
| 6 | Cincin gesekan | PTFE | ||
| 7 | Pengepakan batang | PTFE | ||
| 8 | Cincin batang | PTFE | ||
| 9 | Menangani | SS201 | ||
| 10 | Kacang | SS201 | ||
| 11 | Tangani Lengan | PVC | ||
| 12 | Tangkai | SS 316 | SS 304 | SS201 |
| 13 | Mengunci Perangkat | SS201 | ||
* N : Ujung benang sesuai ANSI B 2.1 NPT
* B: Thread berakhir sesuai BS21 BSP
Keuntungan
1 buah Desain Tubuh
Struktur kompak dengan lebih sedikit sambungan tubuh, membantu mengurangi potensi titik kebocoran.
Kekuatan Baja Karbon
Memberikan kinerja mekanis yang kuat untuk aplikasi pipa industri.
Pegangan yang Dapat Dikunci untuk Kontrol Keamanan
Mendukung prosedur pemeliharaan yang lebih aman.
Performa Shut-Off yang Andal
Bola presisi dan kursi penyegel memastikan kinerja penyegelan yang stabil bila dipilih dan dipasang dengan benar.
Operasi Seperempat Putaran Cepat
Pengoperasian 90 derajat yang sederhana memungkinkan pembukaan dan penutupan yang cepat.
Alternatif Hemat Biaya untuk Baja Tahan Karat
Ideal untuk media non-korosif yang memerlukan kekuatan tinggi dan biaya ekonomis.
Beberapa Opsi Konfigurasi
Tersedia dalam berbagai ukuran, sambungan ujung, peringkat tekanan, bahan penyegel, dan perawatan permukaan sesuai dengan kebutuhan aplikasi.
Saran Seleksi
Saat memilih Katup Bola Baja Karbon 1PC dengan Perangkat Pengunci, pertimbangkan hal-hal berikut:
Kompatibilitas Sedang
Konfirmasikan apakah bahan katup dan bahan penyegel cocok untuk cairan, seperti air, minyak, gas, atau udara terkompresi.
Peringkat Tekanan
Pilih katup sesuai dengan tekanan kerja aktual dan kelas tekanan sistem.
Suhu Kerja
Pilih bahan dudukan dan segel yang sesuai berdasarkan kisaran suhu pengoperasian.
Ukuran Katup
Cocokkan ukuran katup dengan diameter pipa untuk memastikan kapasitas aliran yang tepat.
Jenis Koneksi Akhir
Pilih jenis sambungan berulir, bergelang, dilas, atau disesuaikan sesuai dengan desain pipa.
Tipe Pelabuhan
Port penuh direkomendasikan ketika diperlukan penurunan tekanan yang lebih rendah. Port yang dikurangi dapat dipilih untuk pemasangan yang ringkas dan efisiensi biaya.
Persyaratan Penguncian
Pastikan apakah katup perlu dikunci pada posisi terbuka, posisi tertutup, atau keduanya.
Perlindungan Permukaan
Untuk lingkungan luar ruangan atau lembab, disarankan untuk menggunakan pelapisan atau perawatan anti korosi yang sesuai.
Perbandingan Produk
Proses Pemeriksaan Mutu
Proses pemeriksaan kualitas kami dirancang untuk memastikan kinerja yang stabil dan pengiriman yang andal.
Pemeriksaan Bahan Baku
Kelas material, penampilan, dan sertifikat diperiksa sebelum produksi.
Inspeksi Dimensi
Dimensi utama diukur selama dan setelah pemesinan.
Pemeriksaan Komponen
Bola, batang, dudukan, segel, dan bagian pengunci diperiksa sebelum perakitan.
Inspeksi Perakitan
Katup dirakit sesuai dengan persyaratan teknis, dan pengoperasian pegangan diperiksa.
Pengujian Tekanan
Uji cangkang dan uji kebocoran dudukan dilakukan sesuai dengan standar yang berlaku atau persyaratan pelanggan.
Uji Fungsi Penguncian
Perangkat pengunci diperiksa untuk memastikan kelancaran pengoperasian dan posisi aman.
Inspeksi Permukaan dan Penandaan
Pelapisan, penyelesaian permukaan, penandaan produk, dan detail papan nama telah diverifikasi.
Inspeksi Akhir dan Pemeriksaan Pengemasan
Setiap katup diperiksa sebelum pengepakan untuk memastikannya memenuhi persyaratan pesanan.
Mengapa Memilih Kami
- Supplier berpengalaman untuk produk valve industri
- Kontrol kualitas yang stabil mulai dari inspeksi material hingga pengujian akhir
- Kustomisasi fleksibel untuk ukuran, tekanan, sambungan, bahan penyegel, dan perawatan permukaan
- Dukungan untuk branding OEM, kemasan khusus, dan pesanan proyek
- Respon cepat untuk penawaran, konfirmasi teknis, dan dukungan purna jual
- Kemasan dan dokumentasi siap ekspor tersedia berdasarkan permintaan
Pertanyaan Umum
Q1: Apa itu katup bola 1 buah?
Katup bola 1 bagian menggunakan struktur bodi satu bagian yang kompak. Ia memiliki lebih sedikit sambungan tubuh dibandingkan desain multi-bagian, membantu mengurangi kemungkinan titik kebocoran eksternal.
Q2: Apa tujuan dari perangkat pengunci?
Perangkat pengunci memungkinkan pegangan diamankan dengan gembok dalam posisi terbuka atau tertutup, membantu mencegah operasi yang tidak disengaja.
Q3: Media apa yang bisa digunakan katup ini?
Biasanya digunakan untuk media yang kompatibel seperti air, minyak, gas, udara bertekanan, dan cairan non-korosif lainnya. Untuk media korosif, baja tahan karat atau bahan khusus mungkin direkomendasikan.
Q4: Bisakah katup dikunci pada posisi terbuka dan tertutup?
Tergantung pada pegangan dan desain pelat pengunci, katup dapat dikonfigurasi untuk mengunci pada posisi yang diperlukan. Harap konfirmasi persyaratan penguncian Anda sebelum memesan.
Q5: Jenis koneksi apa yang tersedia?
Opsi umum mencakup sambungan berulir, bergelang, dilas, atau disesuaikan tergantung pada desain katup dan aplikasi.
Q6: Apakah baja karbon cocok untuk penggunaan di luar ruangan?
Baja karbon dapat digunakan di luar ruangan dengan lapisan yang tepat atau perawatan anti korosi. Untuk sangat korosif lingkungan, perlindungan tambahan atau baja tahan karat mungkin diperlukan.
Q7: Informasi apa yang diperlukan untuk kutipan?
Harap berikan ukuran katup, peringkat tekanan, jenis sambungan, media, suhu kerja, kuantitas, dan hal-hal khusus lainnya persyaratan.
