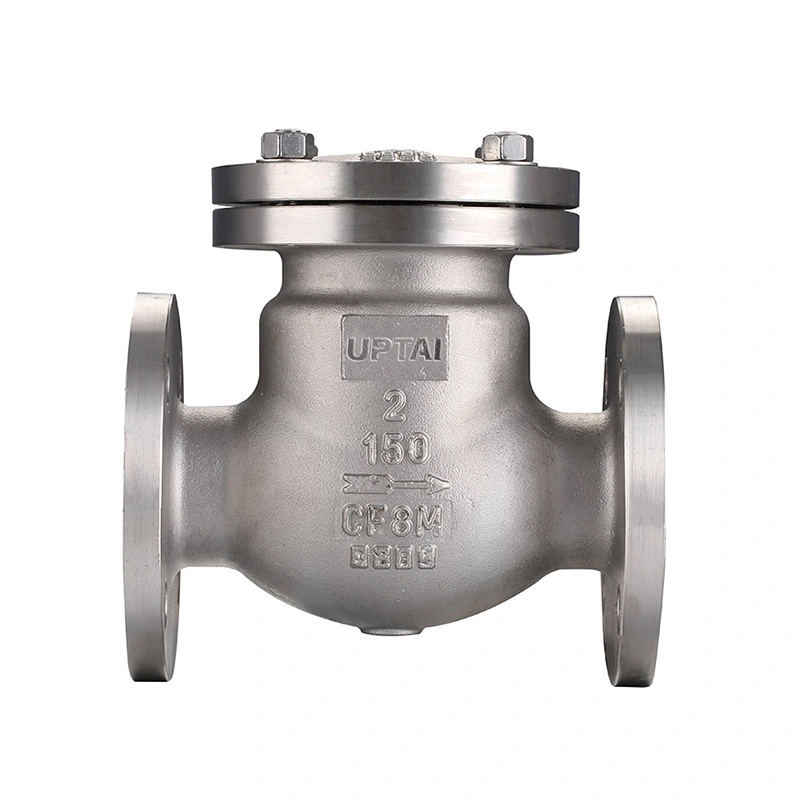

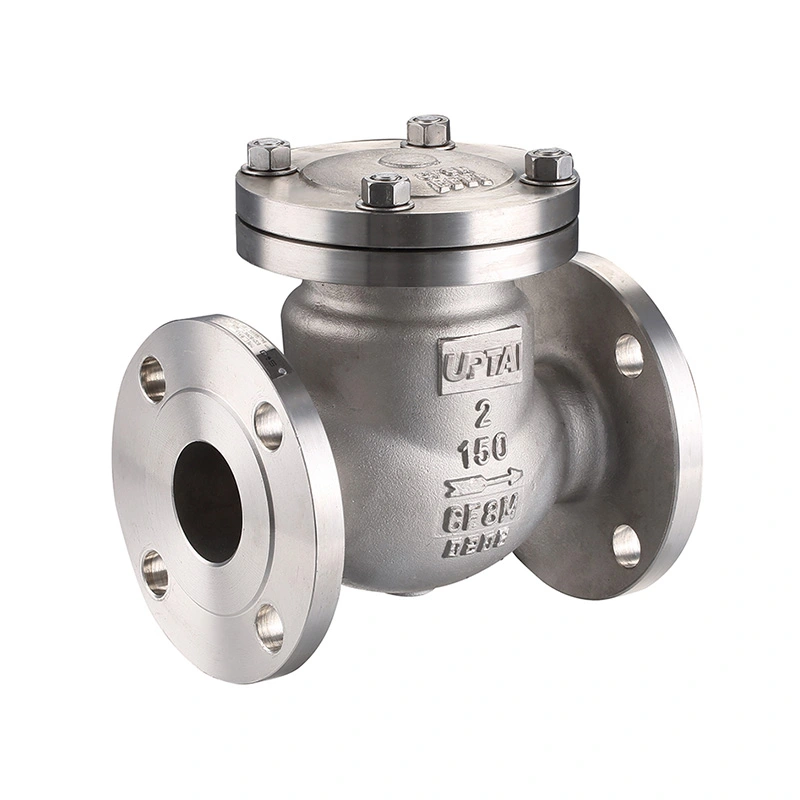

Katup Periksa Ayun ANSI Kelas 150

Swing Check Valve ANSI Class 150 merupakan katup satu arah dengan cakram berengsel untuk mengontrol arah aliran pada perpipaan industri. Cakram bergerak mengikuti aliran proses dan menutup ketika aliran turun atau berbalik. Tidak diperlukan aktuator eksternal untuk pengoperasian normal.

Katup ini tersedia untuk air, uap, minyak, gas, air laut, dan cairan industri yang kompatibel. Konfigurasi yang ditentukan menggunakan baja tahan karat CF8M untuk bodi dan cakram serta F316 untuk jok. Pemilihan katup harus didasarkan pada media aktual, tekanan, suhu, ukuran pipa dan pengaturan pemasangan.

Dimensi Utama

Konstruksi Katup

Katup terutama terdiri dari badan, cakram berengsel, dudukan, mekanisme engsel, dan komponen penyegelan. Disk dipasang di dalam bodi dan berputar di sekitar engselnya selama pengoperasian. Susunan ini memungkinkan katup terbuka dengan aliran maju dan kembali ke dudukan ketika kondisi aliran berubah.

Cakram Berengsel

Cakram bergerak menjauh dari dudukannya saat media mengalir melalui katup. Ketika aliran maju berkurang, piringan bergerak kembali ke posisi tertutup. Pergerakan cakram dipengaruhi oleh kecepatan aliran, posisi pemasangan, dan geometri katup internal.

Kursi dan Permukaan Penyegelan

Bahan jok yang terdaftar adalah ASTM A182 F316. Permukaan penyegelan dudukan dan cakram membentuk antarmuka penutup ketika katup menutup. Kondisinya harus diperiksa selama pemeliharaan jika ditemukan kebocoran atau penutupan yang tidak normal.

Arah Aliran dan Pemasangan

Katup harus dipasang sesuai dengan arah aliran yang ditandai pada badan. Sebelum pemasangan, periksa panah, dimensi sambungan, dan jarak bebas yang tersedia di sekitar katup. Disk harus memiliki ruang yang cukup untuk bergerak melalui jangkauan pengoperasiannya tanpa menyentuh pipa atau peralatan di sekitarnya.

Instalasi Horisontal

Pemasangan horizontal biasanya digunakan untuk katup periksa ayun. Katup harus diposisikan sedemikian rupa sehingga cakram dapat bergerak bebas dan kembali ke dudukannya ketika aliran maju berkurang.

Instalasi Vertikal

Pemasangan vertikal tergantung pada desain katup dan arah aliran. Instalasi harus memungkinkan disk menutup dengan benar pada kondisi aliran sebenarnya. Model spesifik dan pengaturan pipa harus dikonfirmasi sebelum pemasangan.

Sambungan Pipa

Spesifikasi koneksi yang tercantum mencakup thread NPT dan BSP. Pipa atau fitting perkawinan harus menggunakan spesifikasi ulir yang sesuai. Selama pemasangan, hindari gaya pengencangan berlebihan yang dapat merusak badan katup atau sambungan berulir.

Karakteristik Aliran dan Tekanan

Ketika katup terbuka, piringan bergerak menjauhi saluran aliran. Penurunan tekanan melalui katup tergantung pada ukurannya, saluran internal, laju aliran, dan sifat medium. Untuk sistem aliran tinggi, ukuran katup harus dipilih sesuai dengan laju aliran yang dibutuhkan, bukan hanya ukuran pipa saja.

Kelas tekanan yang terdaftar adalah CL150, dengan tekanan maksimum 285 PSI. Tekanan kerja yang diijinkan dapat bervariasi menurut suhu dan material, sehingga tekanan dan suhu pengoperasian harus diperiksa bersama dengan peringkat suhu-tekanan yang berlaku.

Untuk saluran pembuangan pompa dan sistem lain dengan kondisi aliran yang berubah, respons katup harus dipertimbangkan sebagai bagian dari desain pipa secara keseluruhan. Perubahan aliran yang cepat dapat mempengaruhi pergerakan cakram dan tekanan sistem.

Pertimbangan Palu Air

Water hammer dapat terjadi ketika aliran fluida terhenti atau berubah arah dengan cepat. Katup periksa dapat menyebabkan lonjakan tekanan jika cakram menutup sementara aliran signifikan masih mengalir melalui pipa.

Tingkat keparahan lonjakan tekanan bergantung pada faktor-faktor seperti kecepatan aliran, panjang pipa, sifat fluida, karakteristik penutupan katup, dan pengoperasian pompa. Jika terjadi water hammer, check valve dan sistem perpipaan yang lengkap harus dievaluasi bersama-sama.

Konfigurasi penutupan lambat, redaman, atau penyeimbang dapat dipertimbangkan untuk sistem yang memerlukan pergerakan cakram yang lebih terkontrol. Struktur yang sesuai bergantung pada kondisi pipa aktual dan persyaratan proyek.

Bahan dan Kondisi Layanan

Material bodi dan cakram yang ditentukan adalah ASTM A351 CF8M (316), sedangkan joknya adalah ASTM A182 F316. Bahan-bahan ini cocok untuk banyak aplikasi industri dimana baja tahan karat kompatibel dengan media proses.

Kompatibilitas bahan harus diperiksa terhadap komposisi cairan sebenarnya, konsentrasi, suhu dan tekanan. Pelayanan air laut dan bahan kimia mungkin memerlukan pertimbangan tambahan mengenai paparan klorida dan kondisi korosi.

Pilihan bahan lainnya tersedia berdasarkan permintaan. Untuk aplikasi khusus, material bodi, cakram, dan jok yang diperlukan harus dikonfirmasi sebelum produksi.

Aplikasi Khas

Perpipaan Pelepasan Pompa:Digunakan di bagian hilir pompa untuk membatasi aliran balik ketika pompa berhenti atau kondisi pengoperasian berubah.

Pengolahan Air:Diterapkan pada saluran air dan proses yang kompatibel yang memerlukan kontrol aliran satu arah otomatis.

Perpipaan Petrokimia:Digunakan dengan minyak, gas, dan cairan proses yang kompatibel dalam batas tekanan, suhu, dan material yang ditentukan.

Sistem Tenaga dan Utilitas:Cocok untuk jalur air, utilitas, dan proses tertentu di mana aliran balik perlu dikontrol.

Sistem Air Laut:Konfigurasi baja tahan karat dapat dipertimbangkan jika bahannya sesuai dengan kondisi air laut sebenarnya.

Perpipaan Industri Umum:Digunakan pada peralatan dan jalur proses yang memerlukan fungsi non-return yang dioperasikan sendiri.

Panduan Seleksi

Untuk kutipan dan tinjauan teknis, berikan ukuran nominal, peringkat tekanan, jenis sambungan, orientasi pemasangan, media, tekanan pengoperasian, suhu, dan persyaratan material. Kondisi layanan khusus seperti air laut, media korosif, atau water hammer juga harus diidentifikasi.

Pengujian dan Inspeksi

Standar desain dan manufaktur yang ditentukan adalah ASME B16.34, dan API 598 terdaftar untuk pengujian dan inspeksi. Prosedur pemeriksaan yang berlaku dapat mencakup badan katup, area penyegelan, dimensi, dan kinerja tekanan.

Tes Kerang

Uji cangkang memeriksa batas tekanan katup rakitan di bawah kondisi pengujian yang ditentukan. Tekanan uji dan waktu penahanan harus mengikuti persyaratan inspeksi yang berlaku.

Uji Kebocoran Kursi

Uji dudukan memeriksa apakah katup yang tertutup memenuhi kriteria penerimaan kebocoran yang ditentukan. Kondisi pengujian bergantung pada standar dan spesifikasi katup yang berlaku.

Inspeksi Akhir

Pemeriksaan akhir dapat mencakup pemeriksaan dimensi, pemeriksaan sambungan, kondisi permukaan, tanda identifikasi, dan pergerakan pengoperasian. Catatan inspeksi atau dokumentasi material yang diperlukan dapat diberikan sesuai dengan persyaratan pesanan.

Pengoperasian dan Pemeliharaan

Sebelum commissioning, periksa orientasi katup, arah aliran, dan kebersihan pipa. Partikel asing yang tertinggal di dalam pipa dapat mempengaruhi cakram atau permukaan segel selama pengoperasian.

Selama servis, kebisingan, getaran, pergerakan cakram yang berulang, atau aliran balik yang tidak biasa harus diselidiki. Kondisi ini mungkin berhubungan dengan kecepatan aliran, pemasangan, ukuran katup atau perubahan sistem operasi.

Sebelum inspeksi atau pemeliharaan, isolasi dan kurangi tekanan pipa. Periksa cakram, mekanisme engsel, permukaan tempat duduk dan sambungan bodi dari keausan, endapan atau kerusakan. Ganti komponen bila kondisinya tidak lagi memenuhi persyaratan perawatan yang berlaku.

Pertanyaan Umum

Q1: Apa itu Katup Periksa Ayun ANSI Kelas 150?

Katup Periksa Ayun ANSI Kelas 150 adalah katup periksa cakram berengsel dengan peringkat tekanan Kelas 150. Ia menggunakan aliran proses untuk membuka cakram dan menutup ketika aliran berkurang atau berbalik, sehingga cocok untuk pencegahan aliran balik otomatis pada perpipaan industri yang kompatibel.

Q2: Apakah katup periksa ayun memerlukan aktuator?

Tidak. Disk beroperasi secara otomatis sesuai dengan kondisi aliran dan tekanan di dalam pipa. Tidak diperlukan aktuator pneumatik, listrik, atau hidrolik untuk pengoperasian katup periksa normal.

Q3: Informasi apa yang diperlukan saat memilih katup periksa ayun?

Informasi penting mencakup ukuran pipa, kelas tekanan, jenis sambungan, arah pemasangan, media, tekanan pengoperasian, suhu, persyaratan material, dan persyaratan khusus apa pun yang terkait dengan korosi, palu air, atau inspeksi.

Q4: Dapatkah konstruksi baja tahan karat digunakan untuk air laut?

Hal ini dapat dipertimbangkan untuk aplikasi air laut yang sesuai, namun kompatibilitas material harus dievaluasi berdasarkan konsentrasi klorida, suhu, kondisi aliran dan faktor korosi lainnya. Tingkat baja tahan karat harus dikonfirmasi sebelum pemilihan.

Q5: Apa yang dapat menyebabkan aliran balik setelah katup dipasang?

Kemungkinan penyebabnya termasuk arah pemasangan yang salah, cakram yang tidak dapat bergerak bebas, permukaan penyegelan yang rusak, benda asing di dalam katup, ukuran yang tidak sesuai, atau kondisi pengoperasian di luar kisaran yang diharapkan. Katup dan pipa di sekitarnya harus diperiksa setelah sistem diisolasi dengan aman.

Q6: Dapatkah katup digunakan untuk media bersuhu tinggi?

Kisaran suhu yang tercantum adalah -25℃ hingga 150℃. Penggunaan sebenarnya pada suhu tinggi harus diperiksa berdasarkan peringkat suhu-tekanan dan kompatibilitas bahan bodi, cakram, dan dudukan dengan media.

Q7: Apakah bahan lain tersedia?

Ya. Konfigurasi material lainnya tersedia berdasarkan permintaan. Bahan yang dibutuhkan harus ditentukan sesuai dengan media, tekanan, suhu, kondisi korosi dan persyaratan proyek yang berlaku.
